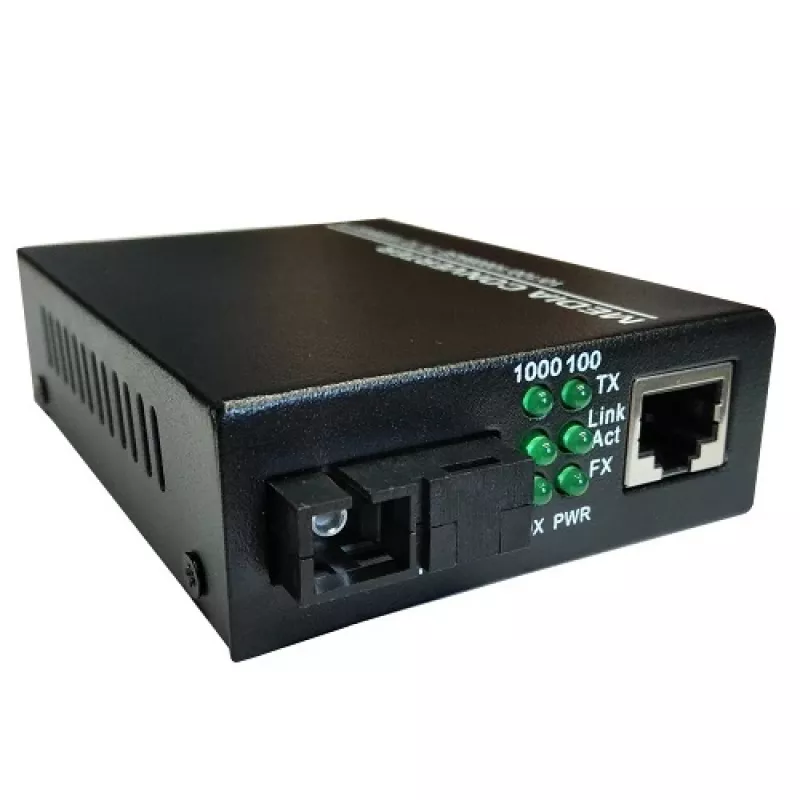

Konwerter mediów sieciowych PLANET MC1310SC 10/100/1000M TX 1310 nm SC

PLANET MC1310SC to konwerter mediów sieciowych, który konwertuje pomiędzy miedzianym Ethernetem 10/100/1000 Mbps a światłowodem jednomodowym za pomocą portu SC TX 1310 nm. Umożliwia łącza światłowodowe dla przełączników lub routerów, rozszerza zasięg sieci w połączeniach punkt-punkt i łączach szkieletowych oraz zapewnia izolację elektromagnetyczną tam, gdzie jest to wymagane.

Zalety

Konwerter mediów jest zgodny ze standardami IEEE 802.3/802.3u i obsługuje automatyczne wykrywanie MDI/MDI-X, back pressure oraz kontrolę przepływu IEEE 802.3x dla pracy w trybie półdupleksu i pełnego dupleksu. Zawiera do 2 Mbit wbudowanej pamięci buforowej i wysokowydajną przepustowość pamięci 1,4 Gb/s. Urządzenie spełnia normy bezpieczeństwa FCC Class B i CE oraz oferuje elastyczne opcje zasilania (zewnętrzne 5 V DC 1 A lub wbudowane szerokozakresowe wejście AC / 48 V DC, w zależności od modelu).

Zastosowanie

• Rozszerzanie sieci Ethernet przez łącza światłowodowe jednomodowe
• Podłączanie przełączników lub routerów do łącz światłowodowych
• Łącza szkieletowe punkt-punkt wymagające izolacji elektromagnetycznej

Kluczowe specyfikacje

• Standardy: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX
• Szybkość transmisji danych: 10/100/1000 Mbps przez miedź
• Światłowód: jednomodowy, TX 1310 nm, złącze SC
• Miedź: jedno złącze UTP RJ-45 (kabel UTP Cat5)
• Pamięć buforowa: do 2 Mbit na układzie; przepustowość pamięci 1,4 Gb/s
• Tryb pracy: pełny dupleks i półdupleks z kontrolą przepływu (back pressure / IEEE 802.3x)
• Zasilanie: zewnętrzne 5 V DC 1 A lub wbudowane 110–265 V AC / 48 V DC, w zależności od modelu
• Temperatura pracy: 0 °C do 60 °C; wilgotność względna: 5%–90%
• Obsługiwane rozmiary rdzenia światłowodu: 8,3/125, 8,7/125, 9/125 lub 10/125 µm
• Wymiary (z zewnętrznym zasilaczem): 26 mm × 70 mm × 95 mm

Sposób użycia

Zainstaluj MC1310SC w pobliżu urządzenia miedzianego (przełącznika lub routera) i podłącz port RJ-45 do portu Ethernet za pomocą kabla UTP Cat5. Podłącz kabel światłowodowy jednomodowy ze złączem SC do portu TX 1310 nm dla łącza światłowodowego. Wybierz lub podłącz odpowiednie źródło zasilania (zewnętrzny adapter 5 V DC lub wbudowane wejście AC/48 V DC, w zależności od jednostki) i włącz urządzenie. Konwerter automatycznie wykryje MDI/MDI-X i wynegocjuje tryb dupleksu oraz kontrolę przepływu z podłączonymi urządzeniami.

Zalecenia

Używaj światłowodu jednomodowego o określonych rozmiarach rdzenia i złącz wysokiej jakości; przed instalacją sprawdź polaryzację i czystość włókna. Zainstaluj konwerter w miejscu mieszczącym się w określonych zakresach temperatury i wilgotności oraz upewnij się, że dla danego wariantu modelu stosowane jest odpowiednie zasilanie.
