Łącznik przewodów BTR NETCOM 130863-02-E

Łącznik przewodów BTR NETCOM 130863-02-E to kompaktowe złącze do montażu w terenie dla 8-żyłowych miedzianych kabli danych do kategorii 7A. Zapewnia wydajność klasy FA do 1000 MHz (w połączeniu z kablami kat. 7A) i obsługuje 10 Gigabit Ethernet. Złącze posiada obudowę o stopniu ochrony IP67 przy użyciu odpowiednich kabli, dopracowaną trzyczęściową obudowę z odlewu cynkowego odpowiednią do zastosowań przemysłowych oraz kompaktową formę (średnica 16,8 mm × długość 64 mm). Sprzedawane jest pojedynczo i przeznaczone do łączenia, przedłużania, naprawy lub przenoszenia miedzianych kabli danych.

Zalety

Złącze posiada certyfikat GHMT zgodnie z ISO/IEC 11801 Ed.2.2:2011-06 i IEC 61156-5 Ed.2.1:2012-12 oraz spełnia wymagania klasy FA do 1000 MHz. Obsługuje Power over Ethernet (PoE, PoE+ i UPoE) oraz pracę w standardzie IEEE 802.3an 10 GBit. Trzyczęściowa obudowa z odlewu cynkowego integruje połączenie ekranu i odciążenie naprężenia, oferuje ochronę IP67 w połączeniu z odpowiednimi kablami oraz umożliwia łatwy i szybki montaż bez specjalistycznych narzędzi.

Odpowiedni do

• Montażu w terenie miedzianych kabli danych kat. 6A/kat. 7A
• Łączenia, przedłużania, naprawy lub przenoszenia 8-żyłowych kabli danych
• Instalacji przemysłowego Ethernetu i sieci wymagających ochrony IP67
• Zastosowań wymagających zasilania PoE, PoE+ lub UPoE

Kluczowe specyfikacje

• Model: BTR NETCOM 130863-02-E
• Wydajność: Klasa FA do 1000 MHz (z kablem kat. 7A)
• Standardy: ISO/IEC 11801 Ed.2.2:2011-06 (certyfikat GHMT), IEC 61156-5 Ed.2.1:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Kompatybilny z PoE, PoE+ i UPoE
• Obudowa: dopracowany odlew cynkowy, trzyczęściowa
• Ochrona: IP67 (przy użyciu odpowiednich kabli)

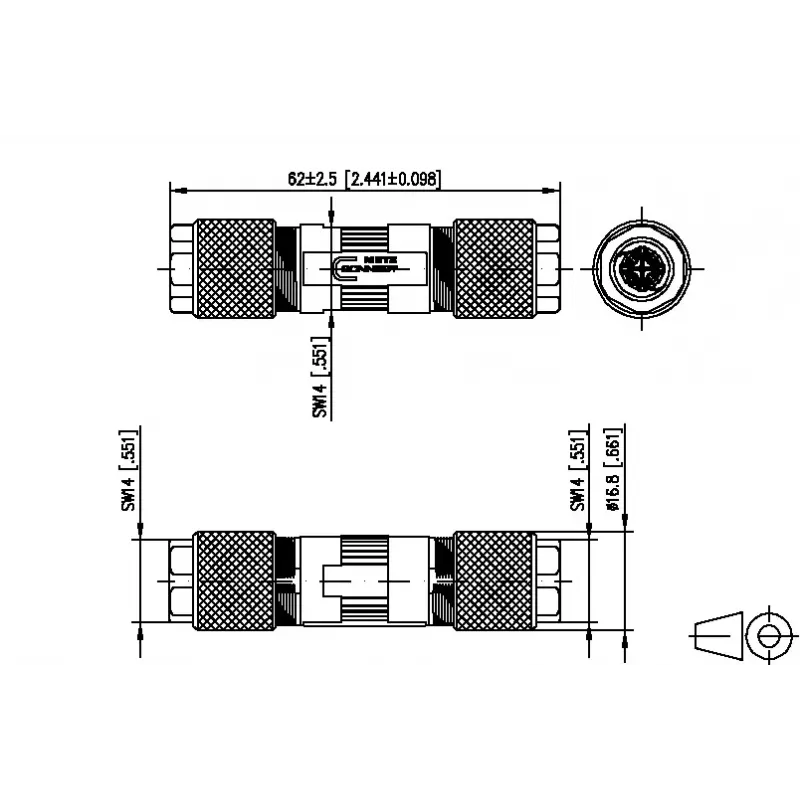

• Wymiary: średnica 16,8 mm × długość 64 mm
• Kompatybilność kabli: średnica zewnętrzna 5,0–9,7 mm
• Kompatybilność przewodów: drut lity AWG 24/1 do 22/1 (0,5–0,64 mm), linka AWG 24/7 do 22/7 (0,61–0,76 mm); średnica przewodu do 1,6 mm
• Montaż: złącza szczelinowe (IDC); nie wymaga specjalistycznych narzędzi
• Uwaga dotycząca materiału: elementy ze stali nierdzewnej zgodnie ze specyfikacją producenta

Sposób użycia

Przygotować kabel, zdejmując zewnętrzną powłokę, aby dopasować wymaganą długość wprowadzenia, upewniając się, że całkowita średnica kabla mieści się w zakresie 5,0–9,7 mm, a średnice przewodów odpowiadają określonym zakresom. Wprowadzić poszczególne przewody do złączy szczelinowych (IDC) zgodnie z wymaganym schematem okablowania (zachować kolejność par i skręt w razie potrzeby). Zmontować trzyczęściową obudowę, aby zapewnić połączenie ekranu i odciążenie naprężenia, a następnie zabezpieczyć obudowę, aby osiągnąć ochronę IP67 przy odpowiednim kablu. Do standardowego montażu nie są wymagane specjalistyczne narzędzia; przestrzegać instrukcji montażu producenta dotyczących wartości momentu dokręcania i procedury uszczelniania.

Zalecenia

Używać złącza wyłącznie z kompatybilnymi miedzianymi kablami kat. 7A (lub odpowiednimi kat. 6A) o średnicy zewnętrznej od 5,0 do 9,7 mm. Przed montażem zweryfikować rozmiary przewodów i zapewnić prawidłową kolejność par oraz ciągłość ekranowania dla wydajności klasy FA i niezawodnej pracy 10 GBit. Aby uzyskać ochronę IP67, instalować z kompatybilnymi uszczelnionymi kablami i upewnić się, że uszczelki są prawidłowo osadzone.
