Złącze przewodowe METZ CONNECT 130B23-E

Złącze przewodowe METZ CONNECT 130B23-E to modułowa jednostka zakończeniowa RJ45 kat. 6A w formacie Keystone z kanałem kablowym 90°. Posiada solidną, jednoczęściową, wielokrotnego użytku obudowę uszlachetnioną odlewem cynkowym i jest zaprojektowana do montażu bez specjalnych narzędzi. Jednostka obsługuje zarówno przewody lite (AWG 26/1 do 22/1), jak i linkowe (AWG 26/7 do 22/7) przy użyciu złączy IDC (insulation displacement connectors) i jest certyfikowana pod kątem wydajności kat. 6A do klasy EA.

Zalety

Złącze oferuje montaż beznarzędziowy z odciążeniem naprężenia, które zatrzaskuje się bezpośrednio na nasadce dociskowej, i zawiera inteligentne zarządzanie kablem w nasadce dociskowej, aby pomieścić silnie skręcone kable. Przyporządkowanie przewodów dla T568A i T568B jest nadrukowane na nasadce dociskowej. Komponent jest testowany i certyfikowany przez GHMT oraz spełnia odpowiednie normy dotyczące wydajności kat. 6A, obsługując 10 GBit Ethernet, zdalne zasilanie (PoE, PoE+ i UPoE) oraz HDBaseT.

Nadaje się do

• Zakańczania skręcanych kabli sieciowych Cat6 / Cat6e / Cat6A
• Instalacji 10 GBit Ethernet (IEEE 802.3an)
• Wdrożeń wymagających zasilania przez Ethernet PoE, PoE+ lub UPoE
• Transmisji sygnału HDBaseT i paneli okablowania strukturalnego

Kluczowe specyfikacje

• Model: METZ CONNECT 130B23-E (BTR)
• Typ: Modułowa jednostka zakończeniowa RJ45 kat. 6A, Keystone, kanał 90°
• Kompatybilność z przewodami: AWG 26/1 do 22/1 (lite), AWG 26/7 do 22/7 (linkowe)
• Obudowa: jednoczęściowa, uszlachetniona odlewem cynkowym, wielokrotnego użytku
• Normy i testy: certyfikat GHMT Cat.6A re-embedded PVP; testy komponentów zgodnie z ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 i IEC 60603-7-51; klasa zgodności EA do 500 MHz; testowany komponent do 600 MHz, łącze do 800 MHz
• Obsługiwane usługi: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Kolor: srebrny
• Ilość w opakowaniu: 10 szt.

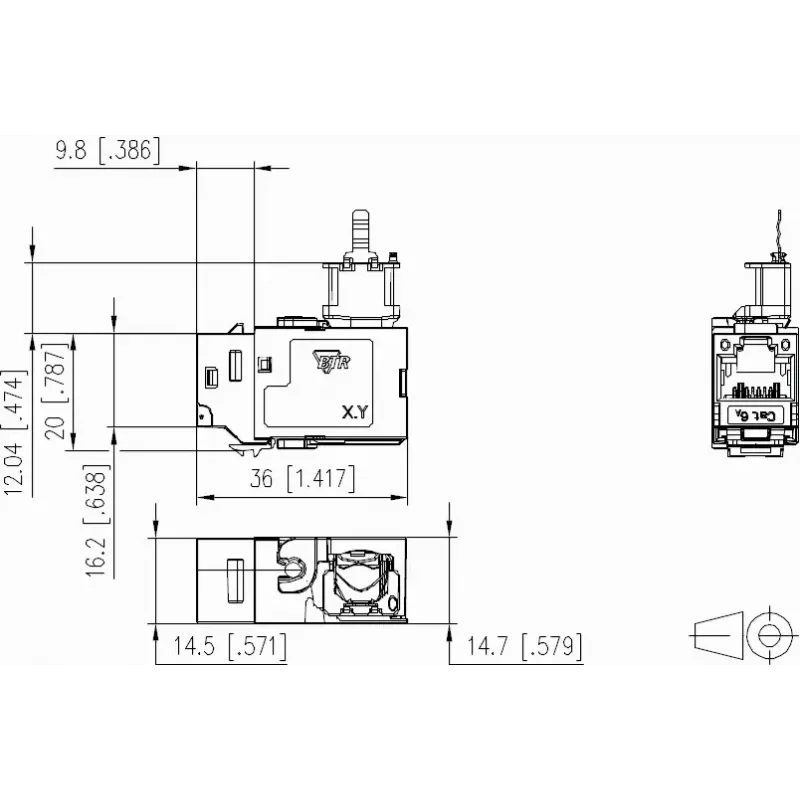

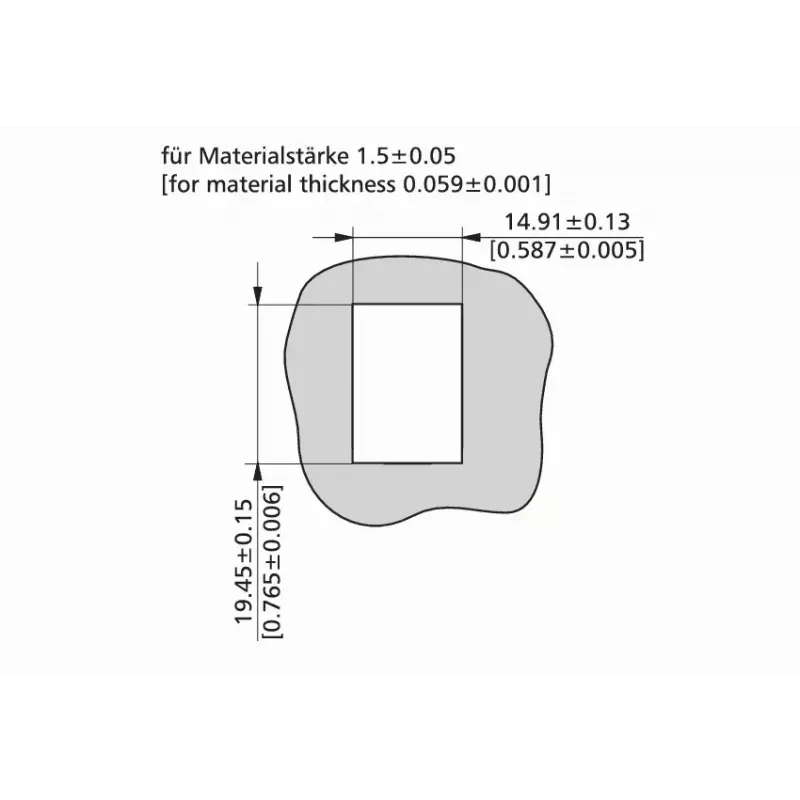

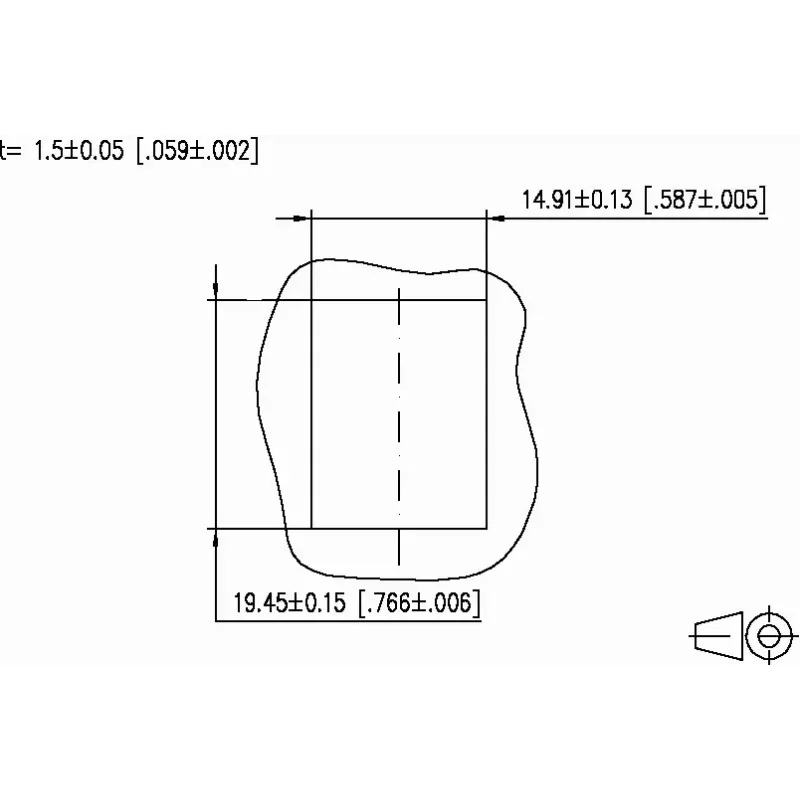

• Wymiary (produkt): szerokość 14,7 mm, głębokość 36 mm, wysokość 32 mm
• RoHS: zgodny

Sposób użycia

Przygotuj kabel Cat6/6e/6A, zdejmując zewnętrzną osłonę, aby odsłonić skręcone pary. Rozkręć pary tylko tak bardzo, jak jest to konieczne do włożenia, i postępuj zgodnie z nadrukowanym na nasadce dociskowej przyporządkowaniem przewodów dla T568A lub T568B. Włóż poszczególne przewody w szczeliny IDC i dociśnij nasadkę dociskową, aby zakończyć przewody; odciążenie naprężenia zatrzaskuje się na nasadce dociskowej, zapewniając bezpieczne mocowanie. Po zakończeniu osadź moduł Keystone w odpowiednim panelu krosowym, ramce maskującej lub otworze gniazda z orientacją 90° dla wprowadzenia kabla.

Zalecenia

W celu zapewnienia niezawodnej wydajności należy stosować w zakresie określonych grubości przewodów (AWG 26–22), postępować zgodnie z nadrukowanymi przyporządkowaniami T568A/T568B i unikać nadmiernego rozkręcania par. Upewnij się, że złącze jest używane w instalacjach spełniających wymagania kanału/łącza kat. 6A i zweryfikuj zakończenia za pomocą odpowiedniego sprzętu testowego.
