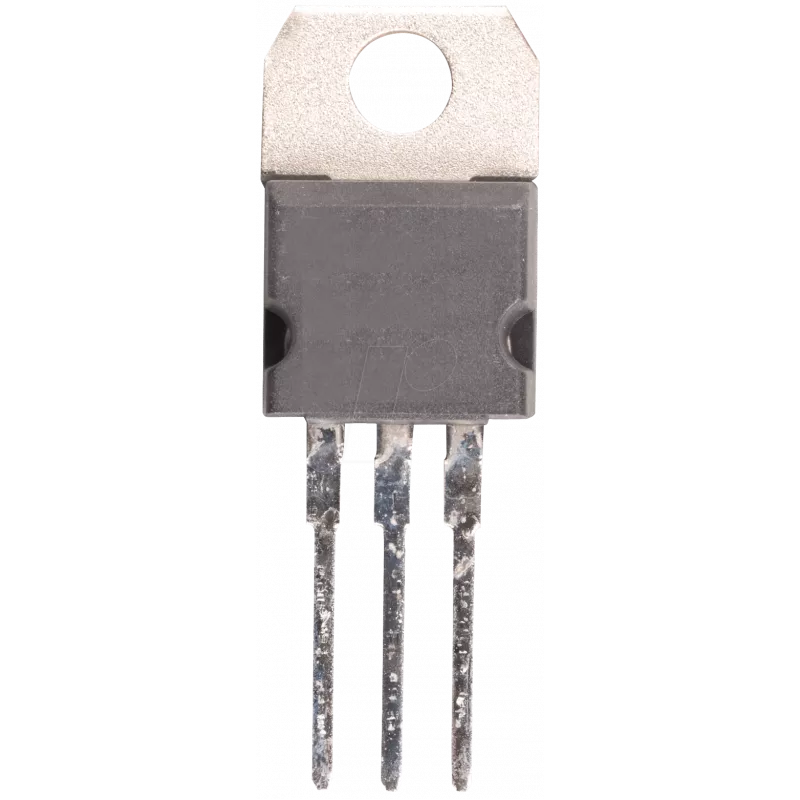

LDO regulator Texas Instruments LM1085 IT5.0 — stałe 5 V, obudowa TO-220

Texas Instruments LM1085 IT5.0 to liniowy regulator napięcia o stałym napięciu wyjściowym 5 V i niskim spadku napięcia (LDO), dostarczany w obudowie TO-220 do montażu przewlekanego. Zaprojektowany do dostarczania stabilnego napięcia wyjściowego 5 V przy niskim napięciu dropout, jest przeznaczony do regulacji na poziomie płytki drukowanej, gdzie istotna jest wydajność cieplna i łatwość montażu. Układ zawiera wewnętrzne obwody zapewniające stabilność wyjścia i funkcje ochronne typowe dla nowoczesnych regulatorów liniowych, pozostając przy tym prostym w implementacji w projektach zasilaczy dla elektroniki, systemów wbudowanych i sprzętu konsumenckiego.

Zalety

LM1085 IT5.0 oferuje niskie napięcie dropout, które umożliwia regulację przy małych różnicach między wejściem a wyjściem, poprawiając wydajność w wielu aplikacjach 5 V. Obudowa TO-220 zapewnia skuteczne odprowadzanie ciepła i prosty montaż na płytkach drukowanych z otworami przelotowymi. Stałe napięcie wyjściowe 5 V upraszcza projektowanie, eliminując potrzebę stosowania zewnętrznych rezystorów nastawczych, a zintegrowane zabezpieczenia wspomagają niezawodną pracę w zmiennych warunkach obciążenia i termicznych.

Nadaje się do

• Szyny zasilające 5 V na płytkach drukowanych dla mikrokontrolerów i układów logicznych
• Systemy wbudowane i małe komputery jednopłytkowe wymagające regulowanego zasilania
• Zasilacze do czujników, siłowników i urządzeń peryferyjnych
• Naprawa lub modernizacja sprzętu, w którym odpowiedni jest regulator liniowy w obudowie TO-220

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 5 V
• Typ obudowy: TO-220 przelotowa
• Typ urządzenia: regulator liniowy o niskim spadku napięcia (LDO)
• Typowa praca z niskim dropoutem odpowiednia dla małych różnic między wejściem a wyjściem
• Zintegrowana ochrona i funkcje stabilności dla niezawodnego wyjścia

Jak używać

Zamontuj LM1085 IT5.0 na płytce drukowanej, korzystając z otworów montażowych TO-220 lub kompatybilnego radiatora w celu poprawy odprowadzania ciepła przy wyższych prądach. Podłącz zasilanie wejściowe do pinu wejściowego regulatora, regulowane wyjście 5 V do obciążenia, a wspólny masa do masy układu. Dodaj kondensatory wejściowe i wyjściowe zgodnie z zaleceniami zawartymi w karcie katalogowej urządzenia, aby zapewnić stabilność; umieść kondensatory blisko pinów regulatora i wybierz wartości i typy zgodne z zaleceniami producenta. Przestrzegaj właściwej polaryzacji i upewnij się, że napięcie wejściowe pozostaje powyżej minimalnego wymaganego do regulacji, a jednocześnie poniżej maksymalnego napięcia znamionowego urządzenia.

Zalecenia

W celu zapewnienia niezawodnej wydajności należy stosować na wyjściu kondensatory o niskim ESR zgodnie z sugestiami Texas Instruments, zamontować obudowę TO-220 na odpowiednim radiatorze przy poborze większego prądu obciążenia oraz zweryfikować limity termiczne w danej aplikacji. Używaj krótkich połączeń i zapewnij odpowiednią wentylację, aby utrzymać stabilną regulację 5 V w zmiennych warunkach otoczenia i obciążenia.
