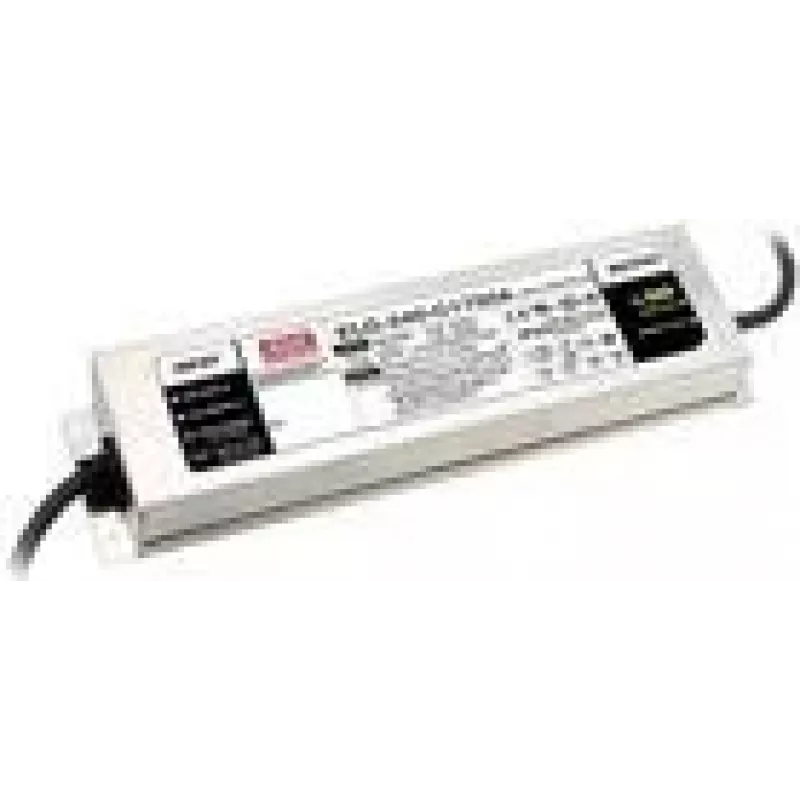

LED driver MEAN WELL ELG-240-48-3Y 240W IP20 100-305V 5A 48V

MEAN WELL ELG-240-48-3Y to sterownik LED o pojedynczym wyjściu, dostarczający do 240 W przy stałym prądzie wyjściowym 5 A i napięciu 48 VDC. Zaprojektowany do wewnętrznych instalacji oświetleniowych, akceptuje zakres napięcia wejściowego AC 100–305 VAC i zawiera korektor współczynnika mocy (PFC). Urządzenie ma obudowę IP20 oraz trójprzewodowe wejście AC, z wyjściem DC w postaci kabla do podłączenia obciążeń LED. Kompaktowe wymiary (71 mm × 244 mm × 37,5 mm) ułatwiają integrację z oprawami i szafami sterowniczymi.

Zalety

ELG-240-48-3Y oferuje stabilne napięcie wyjściowe 48 VDC przy stałym prądzie 5 A, wspierając pracę w trybie stałonapięciowym i stałoprądowym (CV+CC), odpowiednią do wielu zastosowań LED. Szeroki zakres napięcia wejściowego (100–305 VAC) umożliwia pracę z różnymi sieciami zasilającymi, a wbudowany PFC poprawia jakość energii. Kompaktowa budowa i wyjście kablowe upraszczają instalację w wewnętrznych systemach oświetleniowych.

Zastosowanie

• Wewnętrzne oprawy i panele LED
• Oświetlenie komercyjne i detaliczne
• Architektoniczne oświetlenie akcentowe
• Modernizowane instalacje LED wymagające zasilania 48 VDC

Kluczowe parametry

• Marka: mean well
• Model: ELG-240-48-3Y
• Wyjście: 48 VDC, 5 A (stały prąd wyjściowy)
• Moc wyjściowa: 240 W
• Napięcie wejściowe: 100–305 VAC
• Wejście: 3-przewodowe AC
• PFC: Tak
• Stopień ochrony: IP20 (do użytku wewnętrznego)
• Wymiary (szer. × gł. × wys.): 71 × 244 × 37,5 mm
• Podłączenie wyjścia: kabel

Sposób użycia

Zamontuj ELG-240-48-3Y w suchym miejscu wewnątrz pomieszczeń i przymocuj zgodnie z wymaganiami oprawy lub szafki. Podłącz trójprzewodowe zasilanie AC w zakresie 100–305 VAC do zacisków wejściowych, zachowując prawidłową polaryzację i uziemienie. Podłącz wyjście kablowe DC do matrycy LED o napięciu znamionowym 48 VDC i upewnij się, że prąd obciążenia nie przekracza 5 A. Włącz zasilanie i sprawdź stabilność napięcia wyjściowego oraz prawidłowe działanie diod LED.

Zalecenia

Zainstaluj sterownik w dobrze wentylowanym środowisku wewnętrznym, z dala od wilgoci. Upewnij się, że obciążenie LED odpowiada parametrom wyjściowym 48 VDC / 5 A i przestrzegaj lokalnych przepisów elektrycznych podczas podłączania trójprzewodowego wejścia AC i przewodu ochronnego.
