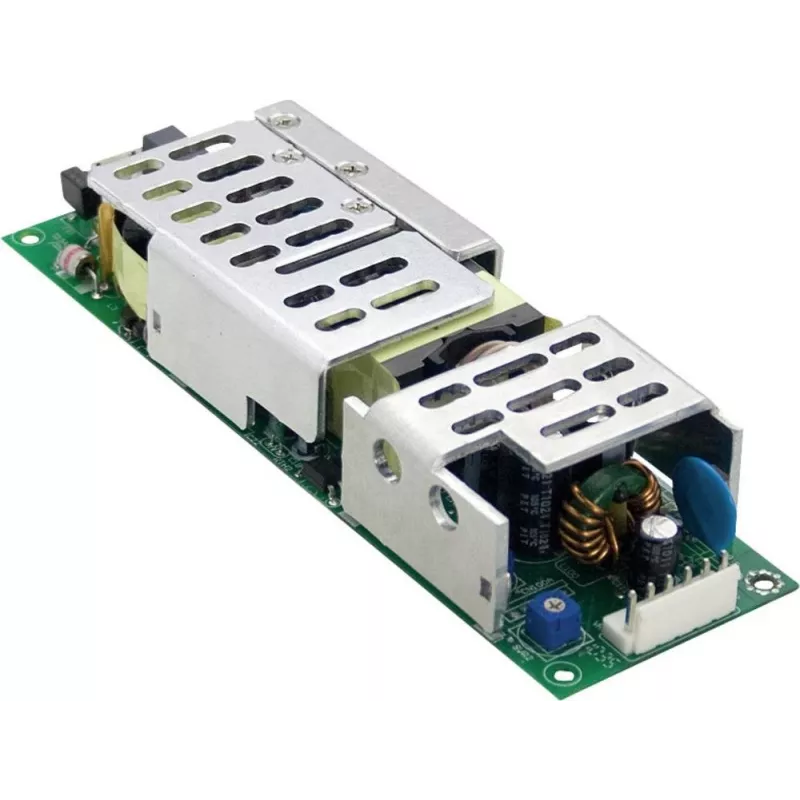

Zasilacz LED MEAN WELL HLP-80H-30

Zasilacz LED MEAN WELL HLP-80H-30 to przetwornica AC-DC z pojedynczym wyjściem, dostarczająca do 80 W mocy przy stałym napięciu wyjściowym 30 V DC i maksymalnym prądzie wyjściowym 2,70 A. Obsługuje szeroki zakres napięcia wejściowego AC 90–305 VAC i jest zbudowany w formie otwartej ramy o kompaktowych wymiarach (szerokość 53 mm, głębokość 162 mm) i wadze około 300 g. Urządzenie pracuje w trybie mieszanym (CV+CC), zapewniając stabilne napięcie i prąd dla różnorodnych zastosowań oświetlenia LED, i obsługuje ściemnianie poprzez sygnał 1–10 V, PWM lub rezystancję.

Zalety

HLP-80H-30 łączy pracę stałonapięciową i stałoprądową, aby zapewnić niezawodną pracę diod LED przy różnych obciążeniach. Szeroki zakres napięcia wejściowego umożliwia stosowanie w regionach o zmiennym napięciu sieciowym. Kompaktowa konstrukcja otwartej ramy i niska waga ułatwiają instalację i integrację z oprawami lub osprzętem sterującym. Wbudowane opcje ściemniania (1–10 V, PWM, rezystancja) czynią go kompatybilnym z popularnymi systemami sterowania oświetleniem.

Zastosowanie

• Wewnętrzne oprawy LED wymagające 30 V DC i do 2,70 A
• Moduły LED w oznakowaniu i oświetleniu akcentującym
• Oprawy modernizacyjne i instalacje gotowe do sterowania
• Zastosowania wymagające ściemniania 1–10 V lub PWM

Kluczowe specyfikacje

• Marka: MEAN WELL
• Model / MPN: HLP-80H-30
• Wyjście: 30 V DC, 2,70 A (maks. 80 W)
• Napięcie wejściowe: 90–305 VAC
• Tryb pracy: tryb mieszany (CV + CC)
• Współczynnik kształtu: otwarta rama
• Ściemnianie: 1–10 V, PWM, rezystancja
• Wymiary (S × G): 53 mm × 162 mm
• Waga: ≈300 g
• EAN: 4021087021623

Sposób użycia

Zainstaluj zasilacz w formie otwartej ramy zgodnie z lokalnymi przepisami bezpieczeństwa elektrycznego i zaleceniami montażowymi MEAN WELL. Podłącz zasilanie sieciowe AC (90–305 VAC) do zacisków wejściowych, a obciążenie LED do wyjścia 30 V DC, przestrzegając prawidłowej polaryzacji i nie przekraczając prądu wyjściowego 2,70 A. W celu ściemniania użyj kompatybilnego sygnału sterującego 1–10 V, źródła PWM lub rezystora zgodnie z wytycznymi MEAN WELL dotyczącymi okablowania ściemniania. Zapewnij odpowiednią wentylację wokół urządzenia o otwartej ramie, aby utrzymać znamionową wydajność.

Zalecenia

Używaj HLP-80H-30 w instalacjach, w których zasilacz jest chroniony przed bezpośrednim kontaktem i wilgocią, chyba że zapewniona jest dodatkowa obudowa lub ochrona. Sprawdź kompatybilność modułów LED z wyjściem 30 V i mieszanym zachowaniem CV+CC. Postępuj zgodnie z kartą katalogową producenta dotyczącą zarządzania ciepłem, schematów okablowania i instrukcji bezpieczeństwa.
