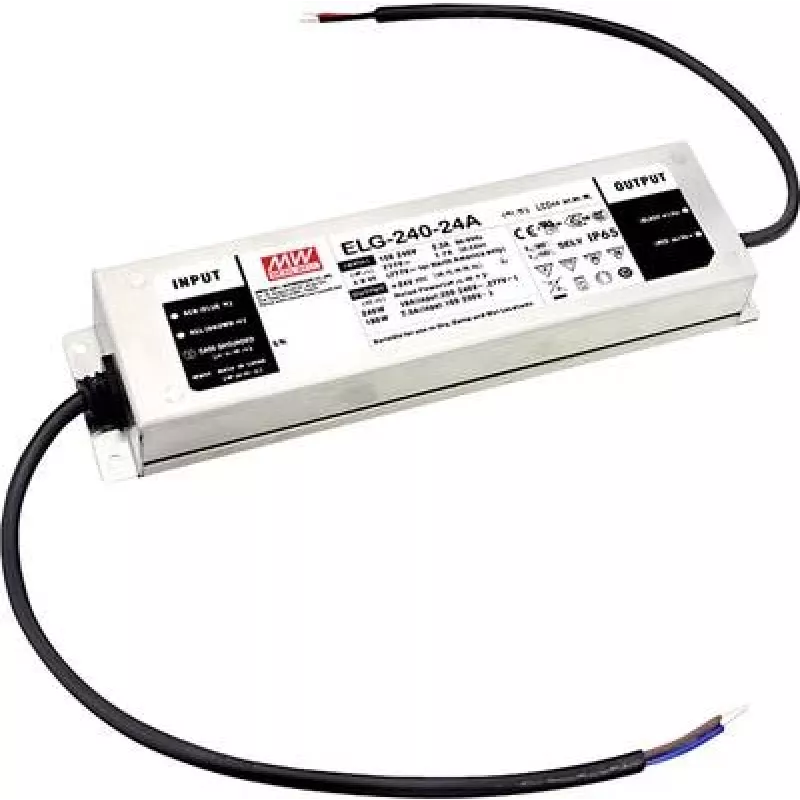

Zasilacz LED MEAN WELL ELG-240-24DA-3Y

MEAN WELL ELG-240-24DA-3Y to jedno-wyjściowy zasilacz LED AC-DC łączący pracę stałonapięciową i stałoprądową (CV+CC) z aktywnym PFC. Zapewnia napięcie 24 VDC przy prądzie do 10 A (240 W) z szerokiego zakresu wejściowego AC (100–305 VAC) i zawiera sterowanie ściemnianiem DALI. Urządzenie posiada wejście trzy-żyłowe i wyjście kablowe i jest przeznaczone do instalacji wewnętrznych, gdzie dopuszczalny jest stopień ochrony IP20.

Zalety

Zasilacz zapewnia stabilne napięcie wyjściowe 24 V przy maksymalnym prądzie 10 A i obsługuje tryby stałego napięcia oraz stałego prądu, co umożliwia elastyczne projektowanie systemów LED. Wbudowana aktywna korekcja współczynnika mocy poprawia kompatybilność z siecią i redukuje zniekształcenia harmoniczne. Sterowanie ściemnianiem DALI umożliwia integrację z cyfrowymi systemami sterowania oświetleniem. Kompaktowe wymiary (71 × 244 × 37,5 mm) i wyjście kablowe ułatwiają instalację w oprawach i szafach sterowniczych.

Zastosowanie

• Liniowe oprawy LED i taśmy LED wymagające napięcia 24 VDC
• Wewnętrzne instalacje oświetlenia komercyjnego i architektonicznego
• Systemy oświetleniowe sterowane przez sieci DALI
• Projekty modernizacyjne wymagające kompaktowych zasilaczy

Kluczowe specyfikacje

• Marka: MEAN WELL
• Model: ELG-240-24DA-3Y
• Wyjście: 24 VDC, 10 A, 240 W
• Napięcie wejściowe: 100–305 VAC
• Ściemnianie: sterowanie DALI
• Stopień ochrony: IP20 (wewnętrzny)
• Wymiary: 71 × 244 × 37,5 mm
• MPN: ELG-240-24DA-3Y; EAN: 4021087037914

Jak używać

Podłącz zasilacz do sieci AC za pomocą wejścia trzy-żyłowego, postępując zgodnie z lokalnymi przepisami elektrycznymi i schematami połączeń. Podłącz kabel wyjściowy 24 VDC do obciążenia LED, przestrzegając polaryzacji i upewniając się, że całkowity prąd LED nie przekracza 10 A. Zintegruj okablowanie sterujące DALI zgodnie z wytycznymi systemu DALI, aby umożliwić ściemnianie i scentralizowane sterowanie. Zamontuj zasilacz w suchym, wentylowanym miejscu wewnątrz budynku, odpowiednim dla stopnia ochrony IP20.

Zalecenia

Nie instaluj na zewnątrz ani w miejscach narażonych na działanie wody; utrzymuj napięcie wejściowe w określonym zakresie i nie przekraczaj znamionowego prądu wyjściowego. Postępuj zgodnie z instrukcjami okablowania i bezpieczeństwa MEAN WELL oraz zapewnij odpowiednią wentylację wokół zasilacza, aby utrzymać niezawodne działanie.
