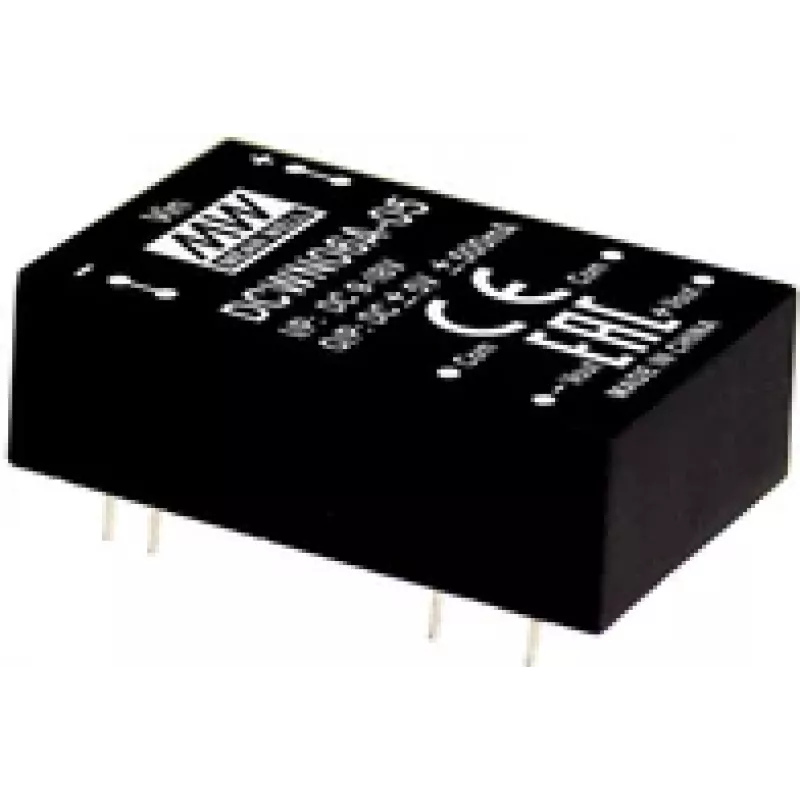

MEAN WELL DCWN06C-05 przetwornica elektryczna 6 W 36-72 V 500 mA

Przetwornica elektryczna MEAN WELL DCWN06C-05 to kompaktowy moduł zasilania DC-DC o mocy znamionowej 6 W. Akceptuje szeroki zakres napięcia wejściowego 36–72 V DC i zapewnia regulowany prąd wyjściowy 500 mA, przeznaczona do instalacji, w których wymagane są małe wymiary i przewidywalne źródło prądu. Kompaktowe wymiary urządzenia (20,3 mm × 31,8 mm × 10,2 mm) umożliwiają integrację w ciasnych obudowach i szafach sprzętowych przy zachowaniu stabilnych parametrów elektrycznych.

Zalety

Przetwornica ta łączy szeroki zakres napięcia wejściowego ze stałym wyjściem prądowym, odpowiednim do sterowników LED i innych obciążeń regulowanych prądowo. Jej niskoprofilowe wymiary mechaniczne ułatwiają montaż w konstrukcjach o ograniczonej przestrzeni. Urządzenie zapewnia kompaktową konwersję mocy z przewidywalnym zachowaniem termicznym i elektrycznym, co upraszcza rozmieszczenie w obudowie i integrację systemu.

Zastosowanie

• Sterowniki i oprawy oświetlenia LED wymagające źródła prądu 500 mA
• Moduły sterowania przemysłowego z liniami zasilania 36–72 V DC
• Sprzęt telekomunikacyjny i sieciowy o ograniczonej przestrzeni wewnętrznej
• Systemy zasilane bateryjnie lub elektronika pojazdowa pracująca w tym zakresie wejściowym

Kluczowe specyfikacje

• Moc wyjściowa: 6 W
• Zakres napięcia wejściowego: 36–72 V DC
• Prąd wyjściowy: 500 mA (regulowany)
• Wymiary opakowania (szer. × gł. × wys.): 20,3 mm × 31,8 mm × 10,2 mm
• Współczynnik kształtu: moduł niskoprofilowy odpowiedni do kompaktowych instalacji

Sposób użycia

Podłącz przetwornicę do źródła DC w określonym zakresie 36–72 V, przestrzegając poprawnej polaryzacji i upewniając się, że zasilacz może dostarczyć wystarczający margines mocy dla przetwornicy i obciążenia. Podłącz obciążenie do wyjścia tak, aby pobierało prąd do 500 mA; moduł reguluje prąd, a nie dostarcza regulowanego napięcia. Zamontuj urządzenie na nieprzewodzącej powierzchni lub wewnątrz obudowy umożliwiającej umiarkowany przepływ powietrza wokół modułu, aby odprowadzać ciepło. Podczas integracji ze sprzętem należy przestrzegać odpowiednich norm dotyczących okablowania i bezpieczeństwa.

Zalecenia

Aby zapewnić niezawodną pracę, utrzymuj temperaturę otoczenia i wentylację w granicach zalecanych przez producenta, unikaj ciągłej pracy przy górnym napięciu wejściowym i maksymalnym obciążeniu bez odpowiedniego zarządzania termicznego oraz stosuj odpowiednie zabezpieczenia (bezpieczniki lub wyłączniki) po stronie wejściowej, aby zapobiec uszkodzeniom spowodowanym nadprądem lub zwarciami.
