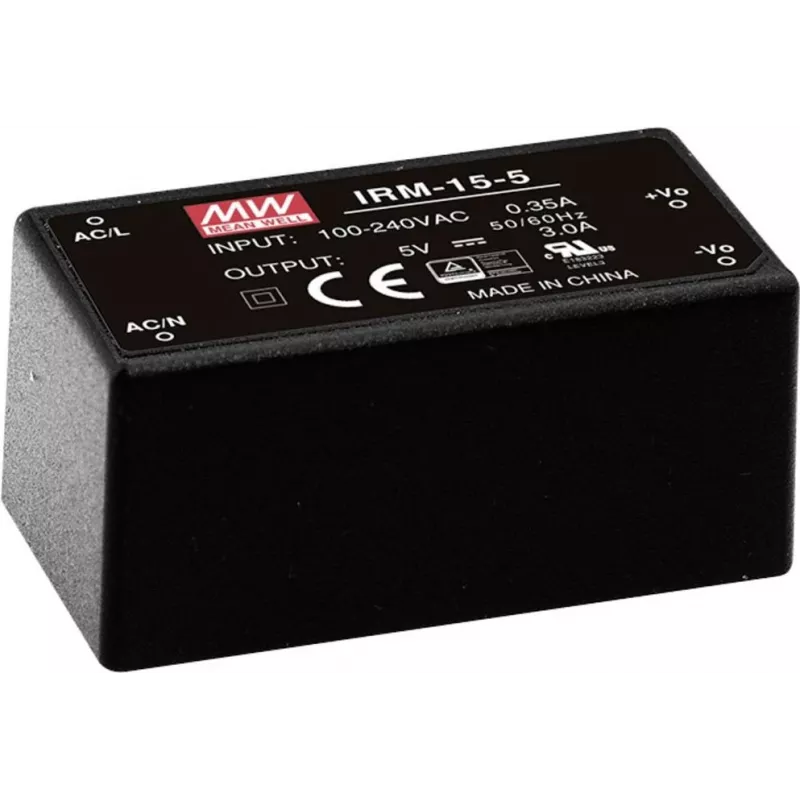

MEAN WELL IRM-15-5 15W 5V 3A hermetyzowany zasilacz do montażu na PCB, wejście 85-264VAC, czarny

Projektanci elektroniki z ograniczoną przestrzenią często mają trudności ze znalezieniem niezawodnego źródła zasilania, które można zamontować bezpośrednio na płytce PCB bez pogorszenia bezpieczeństwa lub wydajności. MEAN WELL IRM-15-5 rozwiązuje ten problem, dostarczając 15 watów czystej, stabilizowanej mocy 5V DC w kompaktowym, w pełni hermetyzowanym module, który montuje się bezpośrednio na płytce drukowanej. Dzięki uniwersalnemu wejściu AC od 85 do 264 VAC działa bezproblemowo na całym świecie, co czyni go idealnym do sterowników przemysłowych, urządzeń IoT i systemów wbudowanych.

Dla kogo jest przeznaczony

Ten moduł zasilania został zaprojektowany dla inżynierów projektantów, producentów OEM i integratorów systemów, którzy potrzebują niezawodnego rozwiązania zasilania na poziomie płytki dla elektroniki małej mocy. Nadaje się do zastosowań takich jak sterowniki automatyki, czujniki, urządzenia komunikacyjne oraz wszelkie projekty, w których przestrzeń jest ograniczona, a niezawodność nie podlega negocjacjom.

Główne cechy

• Kompaktowa hermetyzowana konstrukcja do bezpośredniego montażu na PCB, oszczędzająca miejsce i upraszczająca montaż.
• Uniwersalny zakres napięcia wejściowego: 85–264 VAC (120–370 VDC) dla globalnej kompatybilności.
• Wysoka sprawność do 80%, zmniejszająca wydzielanie ciepła i koszty energii.
• Kompleksowe zabezpieczenia: zwarcie, przeciążenie i przepięcie.
• Napięcie izolacji 3000 VAC zapewnia bezpieczeństwo i odporność na zakłócenia.
• Szeroki zakres temperatur pracy od -30°C do +70°C, odpowiedni do trudnych warunków.
• Niski pobór mocy bez obciążenia (<0,1W) spełnia przepisy dotyczące oszczędzania energii.
• Zgodność z normami bezpieczeństwa UL/CUL/TUV/CB/CE (EN60950-1, EN60335-1, EN61558-1/-2-16).

Specyfikacje

• Moc wyjściowa: 15 W
• Napięcie wyjściowe: 5 VDC
• Prąd wyjściowy: 3 A
• Napięcie wejściowe: 85–264 VAC (120–370 VDC)
• Częstotliwość wejściowa: 47–440 Hz
• Sprawność: 80%
• Tętnienia i szumy: 80 mVp-p
• Napięcie izolacji: 3000 VAC
• Chłodzenie: konwekcja swobodna
• MTBF: >700 000 godzin
• Wymiary (S×W×G): 52,4 × 27,2 × 24 mm (z danych siostrzanych, głębokość przyjęta 24 mm typowa dla serii)
• Waga: 60 g (typowa dla serii)

Wskazówki

Zapewnij odpowiedni odstęp wokół modułu dla rozpraszania ciepła, szczególnie podczas pracy przy maksymalnym obciążeniu. Aby uzyskać najlepszą wydajność EMI, postępuj zgodnie z zaleceniami dotyczącymi rozmieszczenia PCB zawartymi w karcie katalogowej, w tym prawidłowego uziemienia i filtrowania wejściowego. Zawsze sprawdzaj, czy całkowite obciążenie nie przekracza 15 W, aby zapewnić niezawodną pracę i długą żywotność.
