MEAN WELL SBTN01M-05 zasilacz 1 W Napięcie wejściowe 10,8 - 13,2 V Napięcie wyjściowe 5 V

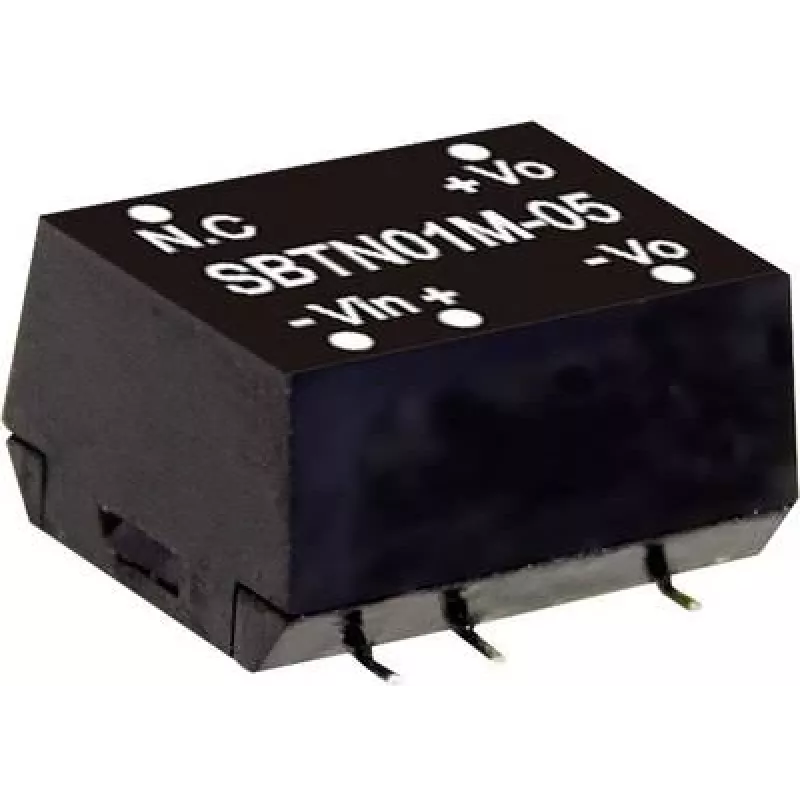

MEAN WELL SBTN01M-05 to kompaktowa przetwornica DC-DC do montażu na płytce drukowanej, przeznaczona do zastosowań o napięciu wejściowym od 10,8 do 13,2 V DC. Moduł zapewnia regulowane napięcie wyjściowe 5 V DC z zakresem prądu wyjściowego 0,02–0,2 A (maks. 1 W) w obudowie SMD i jest zgodny z RoHS.

Zalety

Ta przetwornica DC-DC zapewnia stabilne napięcie wyjściowe 5 V z samochodowych lub podobnych systemów 12 V w określonym zakresie napięcia wejściowego. Obudowa SMD do montażu na płytce drukowanej oszczędza miejsce i ułatwia montaż. Niska moc znamionowa i regulowane napięcie wyjściowe sprawiają, że nadaje się do zasilania małych urządzeń elektronicznych, spełniając jednocześnie wymagania środowiskowe RoHS.

Zastosowanie

• Zasilanie małych czujników i płytek mikrokontrolera
• Niskonapięciowa elektronika samochodowa lub pojazdowa (systemy 12 V)
• Moduły wbudowane i kompaktowa elektronika użytkowa wymagająca 5 V przy niskim prądzie

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model / MPN: SBTN01M-05
• Napięcie wejściowe: 10,8–13,2 V DC
• Napięcie wyjściowe: 5 V DC
• Prąd wyjściowy: 0,02–0,2 A (maks. 1 W)
• Montaż: na płytce drukowanej, obudowa SMD
• Zgodność: RoHS
• EAN: 4021087041966

Jak używać

Przylutuj SBTN01M-05 do płytki drukowanej zgodnie z zalecanym przez producenta footprintem i biegunowością. Podaj napięcie wejściowe w zakresie 10,8–13,2 V DC i sprawdź napięcie wyjściowe miernikiem przed podłączeniem wrażliwych odbiorników. Zapewnij odpowiedni układ ścieżek i odsprzęganie zgodnie z wytycznymi MEAN WELL, aby utrzymać stabilność i zredukować szumy.

Zalecenia

Używaj tej przetwornicy tylko w określonych zakresach napięcia wejściowego i wyjściowego oraz unikaj przekraczania limitu prądu wyjściowego 0,2 A. Zapewnij odpowiednie warunki termiczne na płytce i postępuj zgodnie z notami aplikacyjnymi MEAN WELL dotyczącymi montażu i zabezpieczeń obwodów, aby zapewnić niezawodną pracę.
