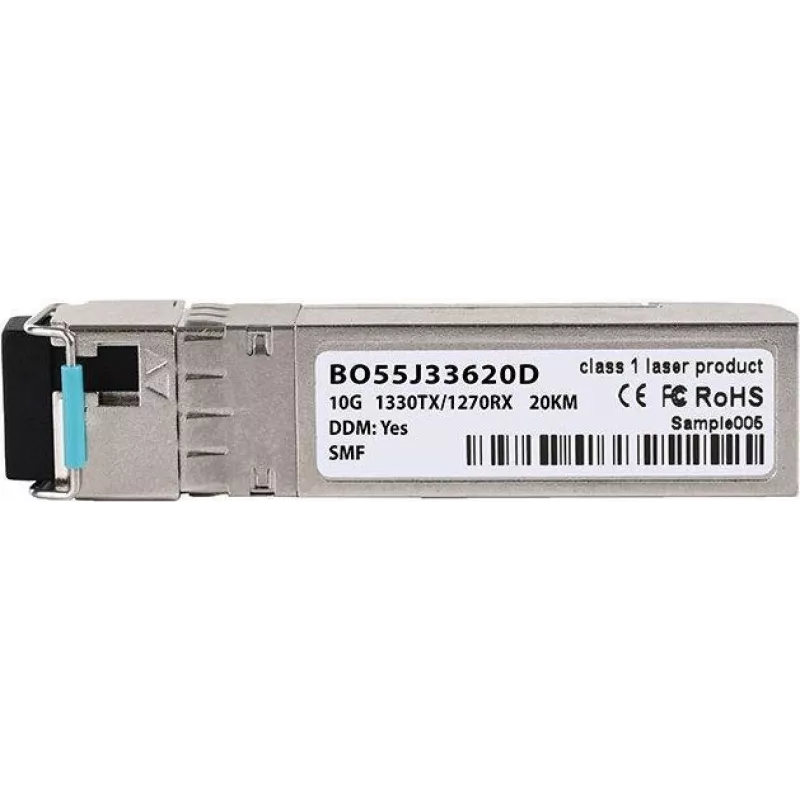

Moduł nadajnika SFP BlueOptics SFP-P-5ADH-20-BO 10000 Mbit/s SFP+

BlueOptics SFP-P-5ADH-20-BO to moduł nadajnika światłowodowego SFP+ przeznaczony do zastosowań Ethernet 10 Gbit/s oraz kompatybilnych szybkich aplikacji optycznych. Zamknięty w metalowej obudowie i ważący zaledwie 3 g moduł pracuje przy napięciu 3,3 V i obsługuje łącza światłowodowe jednomodowe do 20 000 m przy użyciu złącza simplex LC. Realizuje funkcję 10GBASE-BX-D z oddzielnymi długościami fal nadawania i odbioru do transmisji dwukierunkowej po pojedynczym włóknie i obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) w celu uzyskiwania statusu łącza w czasie rzeczywistym.

Zalety

Moduł zapewnia wydajność transferu danych 10 Gbit/s w połączeniu z kompaktową metalową obudową, która gwarantuje mechaniczną niezawodność i stabilność termiczną. Obsługa łączy jednomodowych dalekiego zasięgu do 20 km umożliwia elastyczne projektowanie sieci w segmentach metropolitalnych i dalekosiężnych. Zintegrowane cyfrowe monitorowanie diagnostyczne ułatwia zdalną diagnostykę, raportując parametry, takie jak napięcie zasilania, prąd polaryzacji lasera, moc wyjściowa i odebrana oraz temperatura.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł SFP+ do kompatybilnego portu SFP+ w przełączniku, routerze lub urządzeniu sieciowym obsługującym nadajniki przy wyłączonym zasilaniu urządzenia lub zgodnie z wytycznymi producenta dotyczącymi wymiany na gorąco. Podłącz jednomodowy patchcord LC między parą dopasowanych nadajników BX-D (jeden skonfigurowany do nadawania na 1270 nm / odbioru na 1330 nm, a drugi odwrotnie), aby ustanowić dwukierunkowe łącze na pojedynczym włóknie. Sprawdź parametry łącza i odczyty DDM za pomocą interfejsu zarządzania urządzeniem hosta, aby potwierdzić prawidłowe działanie.

Zalecenia

Używaj wysokiej jakości jednomodowych patchcordów LC oraz, jeśli to możliwe, paneli krosowych lub par nadajników przetestowanych pod kątem dopasowania długości fal BX-D, aby osiągnąć określony zasięg 20 km. Upewnij się, że sprzęt hosta obsługuje moduły SFP+ i DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Postępuj zgodnie z wytycznymi producenta dotyczącymi obsługi ESD oraz prawidłowego wkładania/wyjmowania, aby uniknąć uszkodzeń.
