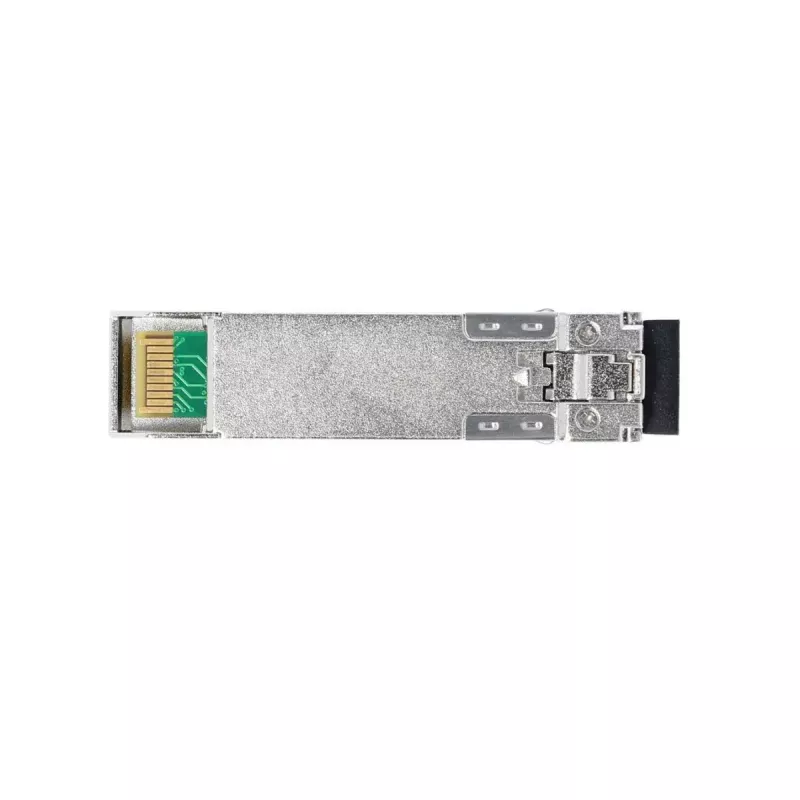

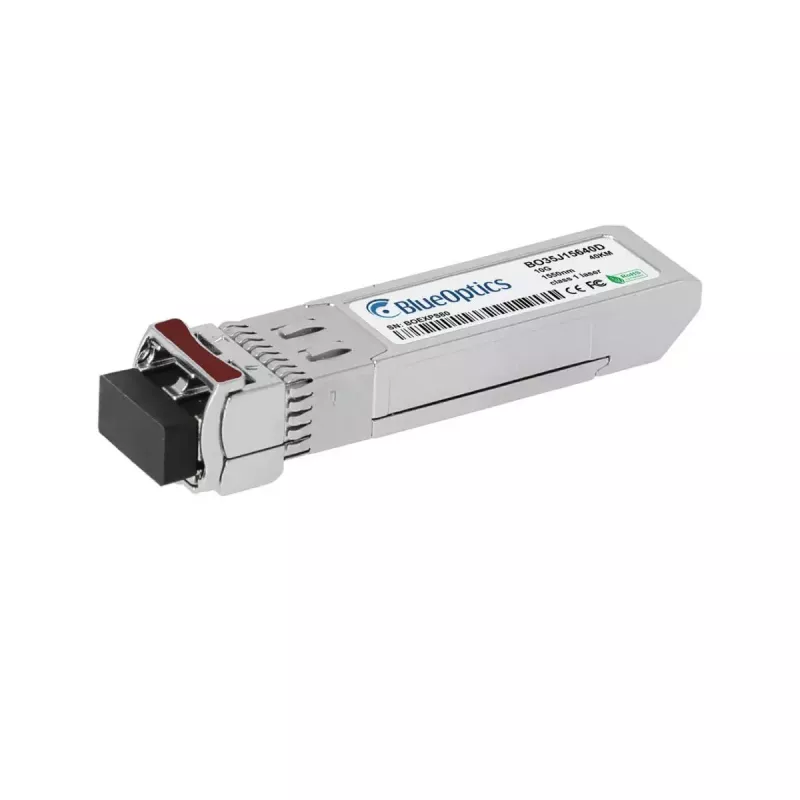

Moduł transceivera SFP BlueOptics SFP-P-3DH-BO 10000 Mbit/s 1550 nm

Moduł transceivera światłowodowego BlueOptics SFP-P-3DH-BO to moduł SFP+ przeznaczony do łączy 10 Gbit/s przez światłowód jednomodowy. Pracując na długości fali 1550 nm, moduł obsługuje transmisję optyczną dalekiego zasięgu i jest zamknięty w wytrzymałej metalowej obudowie. Wykorzystuje standardowe złącze duplex LC i jest zgodny z powszechnymi oczekiwaniami co do formatu MSA SFP+, umożliwiając prostą integrację z przełącznikami sieciowymi, routerami i innym kompatybilnym sprzętem obsługującym optykę 10GBASE-ER.

Zalety

Moduł zapewnia wydajność linii 10 000 Mbit/s przy 1550 nm, pozostając przy tym kompaktowy i lekki. Jego metalowa obudowa zapewnia wytrzymałość mechaniczną i stabilność termiczną, a interfejs SFP+ umożliwia instalację typu hot-plug. Zbudowany zgodnie ze specyfikacjami kompatybilnymi z MSA, transceiver obsługuje diagnostykę cyfrową (DDM/DOM) umożliwiającą monitorowanie w czasie rzeczywistym mocy optycznej, prądu lasera, temperatury i napięcia zasilania, o ile sprzęt hosta to wspiera.

Zastosowanie

• Łącza Ethernet 10 Gbit/s dalekiego zasięgu (światłowód jednomodowy)
• Szybkie połączenia szkieletowe między urządzeniami centrów danych
• Łączenie przełączników, routerów i systemów pamięci masowej obsługujących SFP+
• Środowiska wymagające zdalnej diagnostyki optycznej i monitorowania

Kluczowe specyfikacje

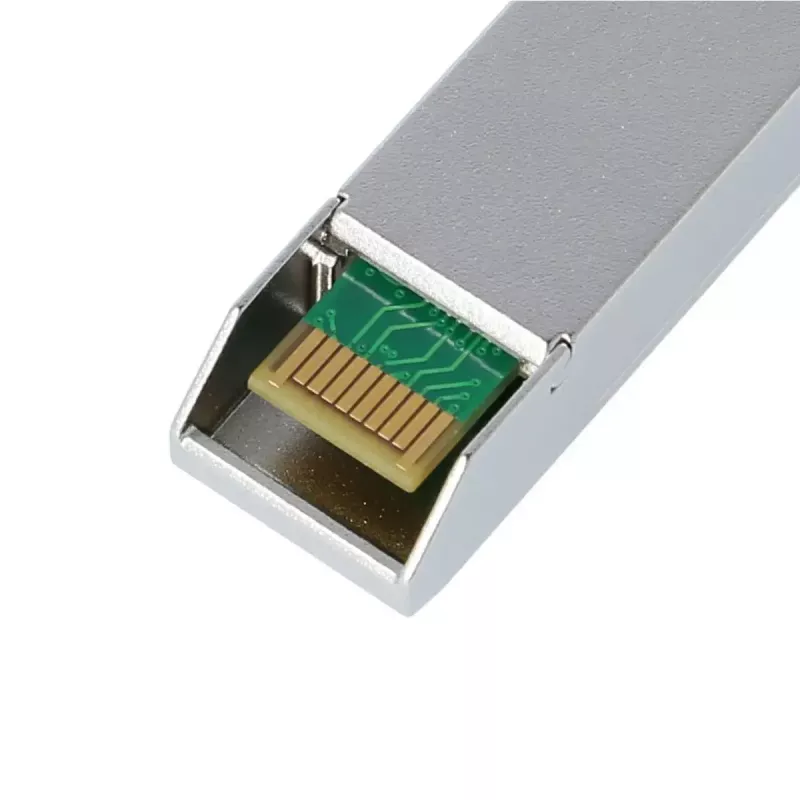

• Typ interfejsu: SFP+
• Maksymalna szybkość transmisji danych: 10000 Mbit/s (10 Gbit/s)
• Długość fali: 1550 nm

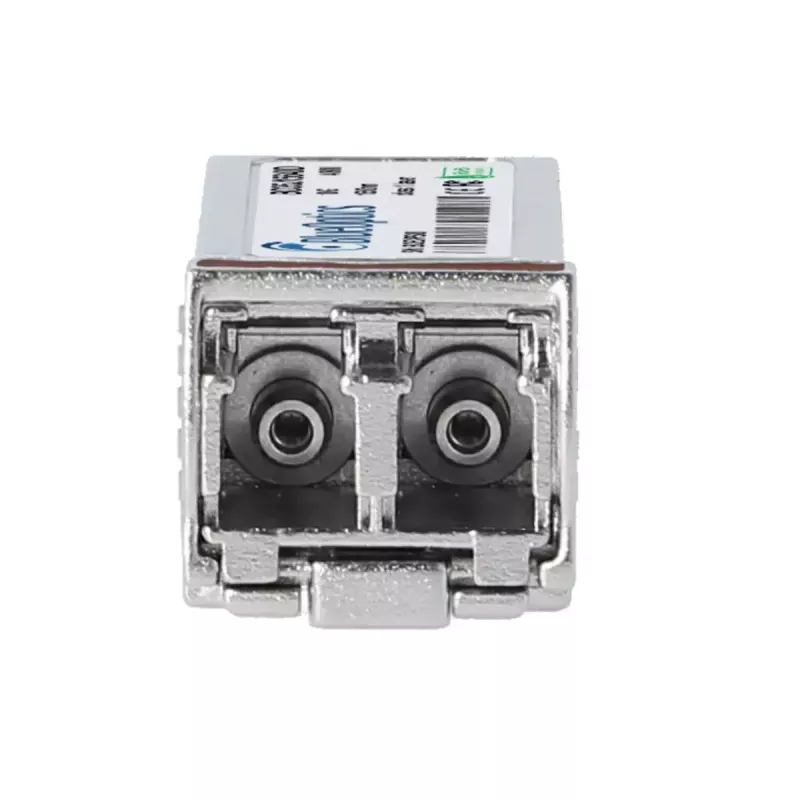

• Złącze: LC duplex (jednomodowy)
• Napięcie robocze: 3,3 V
• Obudowa: metalowa, kolor srebrny
• Waga: ok. 3 g
• Obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) zgodnie z MSA SFF-8472, gdy host obsługuje tę funkcję

Sposób użycia

Zainstaluj moduł SFP-P-3DH-BO w wolnym porcie SFP+ urządzenia docelowego, gdy urządzenie jest zasilane, zgodnie z instrukcją sprzętu hosta dla modułów hot-plug. Podłącz kable krosowe światłowodowe LC duplex jednomodowe między transceiverami na obu końcach łącza, upewniając się co do prawidłowej orientacji nadawania/odbioru. Skonfiguruj interfejs hosta do pracy 10 Gbit/s i zweryfikuj stan łącza oraz parametry optyczne za pomocą interfejsu zarządzania hosta lub odczytów DDM transceivera, jeśli są obsługiwane.

Zalecenia

Używaj światłowodu jednomodowego i wysokiej jakości kabli krosowych LC duplex, aby osiągnąć określony zasięg i jakość sygnału. Sprawdź kompatybilność z oprogramowaniem sprzętowym urządzenia hosta i włącz DDM/DOM tylko jeśli host obsługuje SFF-8472, aby uzyskać dostęp do danych diagnostycznych. Unikaj narażania transceivera na nadmierne naprężenia mechaniczne lub zanieczyszczenie złączy światłowodowych; używaj zaślepek przeciwpyłowych, gdy porty są nieużywane.
