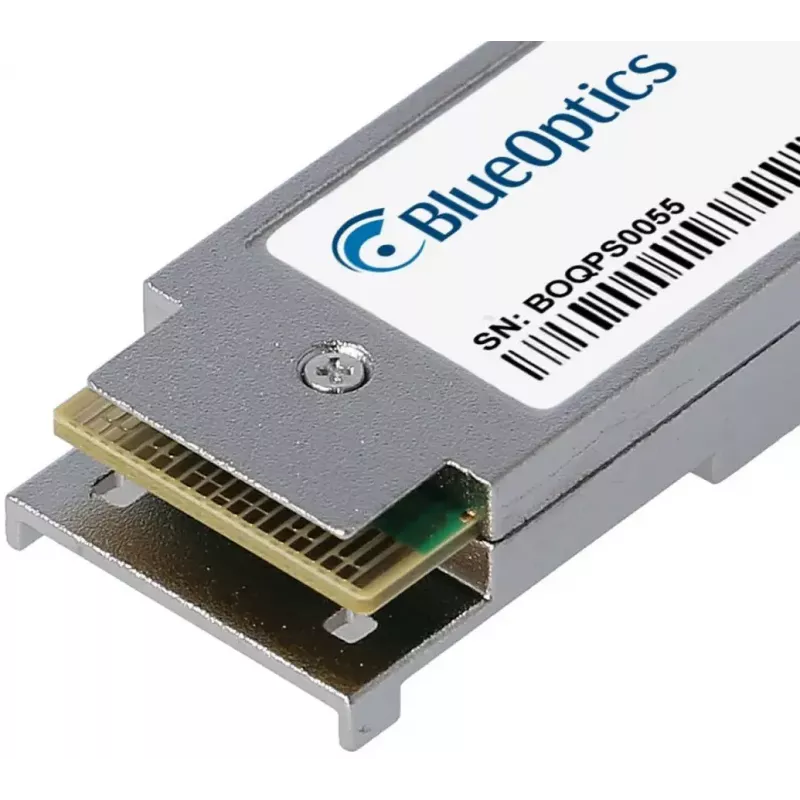

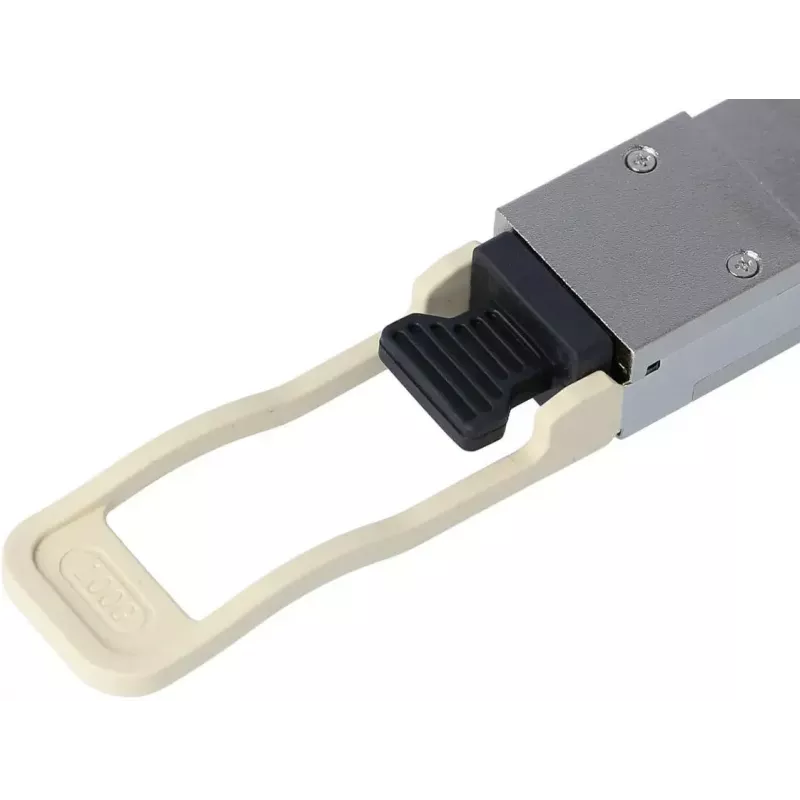

Moduł transceivera światłowodowego BlueOptics ACM761-BO QSFP28 MTP/MPO

BlueOptics ACM761-BO QSFP28 MTP/MPO to moduł transceivera światłowodowego zaprojektowany do szybkiej transmisji danych 100G w sieciach centrów danych i sieciach korporacyjnych. Zbudowany w formacie QSFP28, wykorzystuje wielowłóknowe złącze MTP/MPO i obsługuje transmisję wielomodową 100GBASE-SR4 z laserami i odbiornikami 850 nm. Moduł zamknięty jest w aluminiowej obudowie i waży około 40 g, stanowiąc kompaktowe rozwiązanie dla przełączników, routerów i innych urządzeń sieciowych akceptujących moduły optyczne QSFP28.

Zalety

Moduł jest zgodny ze specyfikacjami QSFP28 kompatybilnymi z MSA, aby zapewnić interoperacyjność ze platformami sprzętowymi obsługującymi optykę 100GBASE-SR4. Zastosowanie wysokiej jakości komponentów optycznych i elektronicznych wspiera nieprzerwaną pracę i długą żywotność. Złącze MTP/MPO umożliwia równoległą transmisję wielowłóknową dla zagregowanych łączy 100 Gbit/s i pozwala na proste okablowanie do kabli magistralnych MPO lub paneli krosowych z obsługą MPO. Aluminiowa obudowa zapewnia niezawodną ochronę mechaniczną przy jednoczesnym zachowaniu niskiej wagi.

Zastosowanie

• Łącza dosyłowe w centrach danych i połączenia typu spine-to-leaf
• Wysokowydajne połączenia między przełącznikami
• Agregacja sieci i dystrybucja rdzeniowa
• Sieci pamięci masowej i połączenia farm serwerowych

Kluczowe specyfikacje

• Format: QSFP28
• Szybkość transmisji danych: 100 Gbps (100GBASE-SR4)
• Złącze: MTP / MPO wielowłóknowe
• Długość fali: 850 nm (nadajnik i odbiornik)
• Kompatybilny typ światłowodu: światłowód wielomodowy (MMF)
• Maksymalny typowy zasięg: do 100 m na odpowiednim światłowodzie wielomodowym (OM3/OM4 w zależności od zastosowania)
• Materiał obudowy: aluminium
• Waga: około 0,04 kg

Sposób użycia

Zainstaluj moduł BlueOptics ACM761-BO, wkładając go do kompatybilnego gniazda QSFP28 w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie jest wyłączone lub zgodnie z zaleceniami producenta sprzętu. Podłącz wielowłóknowy kabel krosowy MPO/MTP między transceiverem a odpowiednim panelem krosowym MPO lub bezpośrednio do innego transceivera z obsługą MPO, przestrzegając właściwej polaryzacji i mapowania włókien. Sprawdź stan łącza i, jeśli to możliwe, włącz lub skontroluj diagnostykę cyfrową (DDM/DOM) za pośrednictwem urządzenia hosta, aby monitorować parametry takie jak moc optyczna i temperatura.

Zalecenia

Upewnij się, że sprzęt hosta obsługuje moduły 100GBASE-SR4 QSFP28 i łączność MPO/MTP. Używaj certyfikowanych światłowodów wielomodowych OM3/OM4 i zgodnych kabli krosowych MPO/MTP, aby osiągnąć deklarowany zasięg i wydajność. Przestrzegaj środków ostrożności ESD podczas obsługi i unikaj zanieczyszczenia powierzchni czołowych złączy; przed podłączeniem sprawdź i wyczyść ferrules MPO odpowiednimi narzędziami. Potwierdź kompatybilność z DDM/DOM na urządzeniu docelowym, jeśli wymagane jest zdalne monitorowanie.
