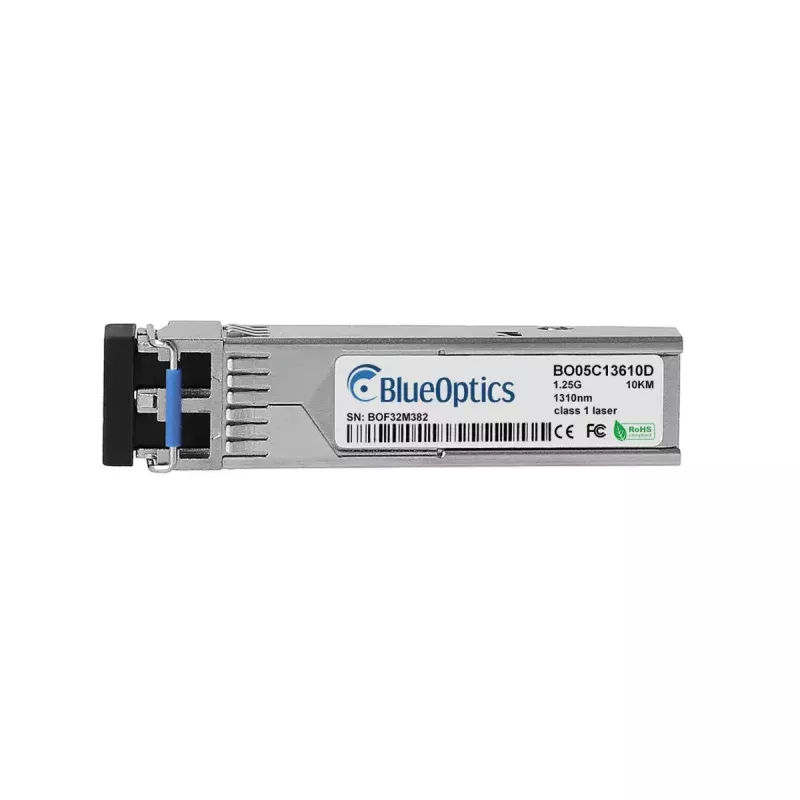

Moduł transceivera światłowodowego BlueOptics JSH-42L4DD1-BO 1250 Mbit/s LC

BlueOptics JSH-42L4DD1-BO to światłowodowy moduł transceivera SFP zaprojektowany do łączy optycznych jednomodowych z maksymalną szybkością transmisji danych 1250 Mbit/s. Wykorzystuje on interfejs duplex LC w kompaktowej srebrnej obudowie i waży około 20 g. Moduł jest zgodny z konwencjami formatu MSA i nadaje się do integracji ze sprzętem sieciowym akceptującym moduły SFP 1000BASE-LX. Certyfikaty takie jak CE, RoHS i FCC potwierdzają zgodność z powszechnymi normami bezpieczeństwa i ochrony środowiska.

Zalety

transceiver obsługuje pracę jednomodową klasy 1000BASE-LX przy długości fali 1310 nm zarówno dla kanału nadawczego, jak i odbiorczego, umożliwiając dwukierunkową komunikację optyczną po standardowym włóknie jednomodowym. Jego format SFP i złącze LC zapewniają szeroką interoperacyjność z przełącznikami, routerami i urządzeniami pamięci masowej obsługującymi moduły SFP zgodne z MSA. Kompaktowe wymiary i niska waga ułatwiają instalację w gęsto wypełnionych szafach sprzętowych, a certyfikowana produkcja i dobór komponentów mają na celu niezawodną długoterminową pracę.

Przeznaczenie

Kluczowe specyfikacje

Instrukcja użytkowania

Wyłącz zasilanie lub postępuj zgodnie z procedurami hot-swap zalecanymi przez dostawcę sprzętu, a następnie włóż moduł BlueOptics SFP do wolnego gniazda SFP, aż do zatrzaśnięcia. Podłącz kable krosowe światłowodowe LC duplex, przestrzegając zasady krzyżowania nadajnika z odbiornikiem (TX do RX) i upewnij się, że stosowany jest odpowiedni typ włókna (jednomodowe). Po włożeniu sprawdź status łącza za pośrednictwem interfejsu zarządzania urządzenia nadrzędnego i potwierdź, że moduł jest rozpoznawany. Jeśli platforma nadrzędna obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), włącz tę funkcję lub odpytaj diagnostykę, aby monitorować parametry pracy, takie jak temperatura, prąd polaryzacji lasera i moc optyczna.

Zalecenia

Używaj wysokiej jakości kabli krosowych jednomodowych LC i utrzymuj końcówki złączy w czystości, aby zapewnić optymalną wydajność optyczną. Potwierdź kompatybilność z obsługiwanymi przez sprzęt docelowy modułami SFP i w razie potrzeby włącz obsługę DDM/DOM na urządzeniu nadrzędnym, aby korzystać z diagnostyki w czasie rzeczywistym. Przestrzegaj środków ostrożności ESD podczas manipulacji i unikaj zginania włókna poza określony promień.
