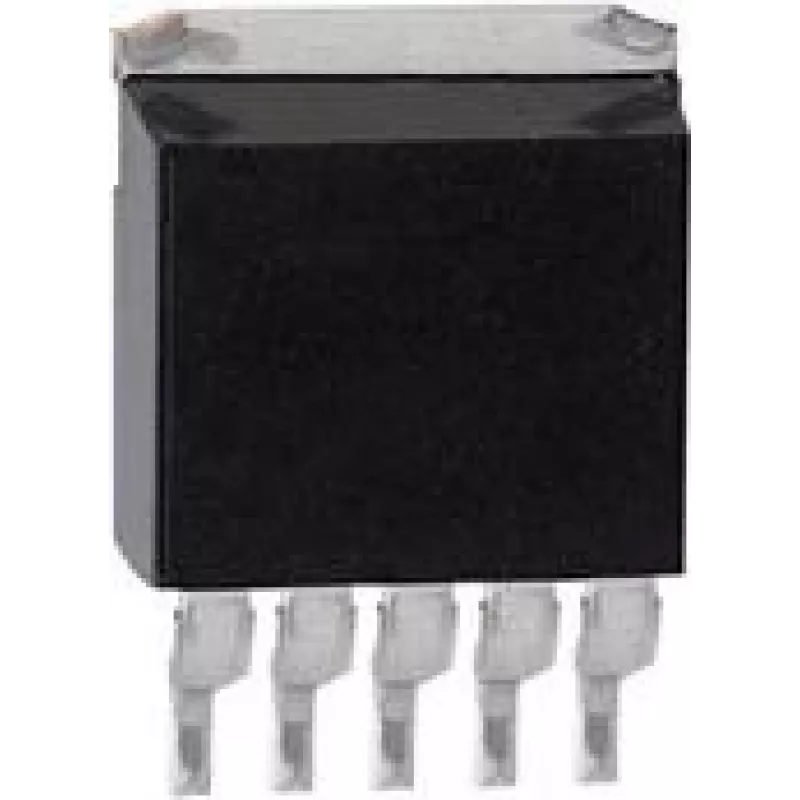

Moduł zasilania, regulator napięcia Texas Instruments LM2596S-12/NOPB — stały 12V regulator przełączający (PMIC)

Regulator napięcia przełączający Texas Instruments LM2596S-12/NOPB to układ o stałym napięciu wyjściowym 12V, dostarczany w opakowaniu tubowym. Zaprojektowany jako układ scalony zarządzania energią (PMIC), moduł ten zapewnia regulowane napięcie wyjściowe 12V przy użyciu topologii obniżającej (step-down), odpowiedniej do zastosowań wymagających wydajnej konwersji z wyższego napięcia wejściowego na stabilną szynę 12V. Urządzenie jest przeznaczone do integracji w zasilaczach dla elektroniki, systemów wbudowanych i przemysłowych obwodów sterowniczych, gdzie wymagane jest dedykowane zasilanie 12V.

Zalety

LM2596S-12/NOPB oferuje zalety wydajności regulatora przełączającego i stałego, przewidywalnego napięcia wyjściowego 12V, redukując potrzebę zewnętrznej regulacji. Jako PMIC w opakowaniu tubowym upraszcza obsługę i przechowywanie w procesach produkcyjnych. Topologia regulatora obniżającego zazwyczaj skutkuje mniejszymi stratami mocy w porównaniu z regulatorami liniowymi podczas obniżania wyższych napięć, wspierając lepszą wydajność termiczną w kompaktowych zespołach.

Zastosowanie

• Systemy wbudowane wymagające stabilnej szyny 12V
• Zasilacze do modułów elektronicznych i urządzeń peryferyjnych
• Przemysłowe obwody sterownicze i sprzęt automatyki
• Prototypowanie i naprawy, gdzie potrzebny jest stały regulator przełączający 12V

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 12V
• Typ urządzenia: przełączający (obniżający) regulator napięcia / PMIC
• Opakowanie: tuba (format tuby zbiorczej)
• Przeznaczenie: obniżanie napięcia do 12V dla elektroniki i obwodów sterowniczych

Sposób użycia

Zintegruj LM2596S-12/NOPB w stopniu mocy zaprojektowanym do konwersji obniżającej z wyższego napięcia wejściowego na 12V. Postępuj zgodnie z zalecanym przez producenta schematem referencyjnym dotyczącym kondensatorów wejściowych i wyjściowych, doboru cewki i praktyk układania ścieżek, aby zapewnić stabilną regulację i minimalne tętnienia wyjściowe. Upewnij się, że zakres napięcia wejściowego podawanego na regulator mieści się w dopuszczalnym zakresie komponentu dla pracy obniżającej oraz zapewnij odpowiednie zarządzanie termiczne i odsprzęganie w końcowym montażu.

Zalecenia

Aby uzyskać niezawodną wydajność, zastosuj regulator zgodnie z notami aplikacyjnymi i schematami referencyjnymi Texas Instruments: umieść kondensatory wejściowe i wyjściowe blisko układu, dobierz cewkę i diodę Schottky'ego według zalecanych wartości oraz sprawdź warunki termiczne na płytce PCB. Zweryfikuj, czy napięcie wejściowe jest wystarczająco wyższe niż 12V do prawidłowej pracy obniżającej i potwierdź stabilność wyjścia w przewidywanych warunkach obciążenia.
