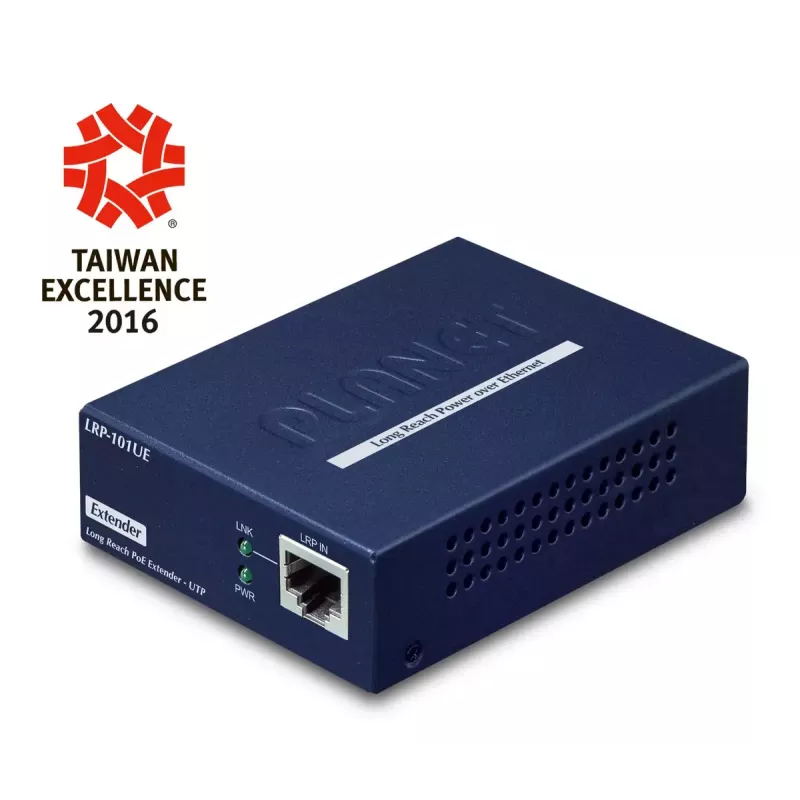

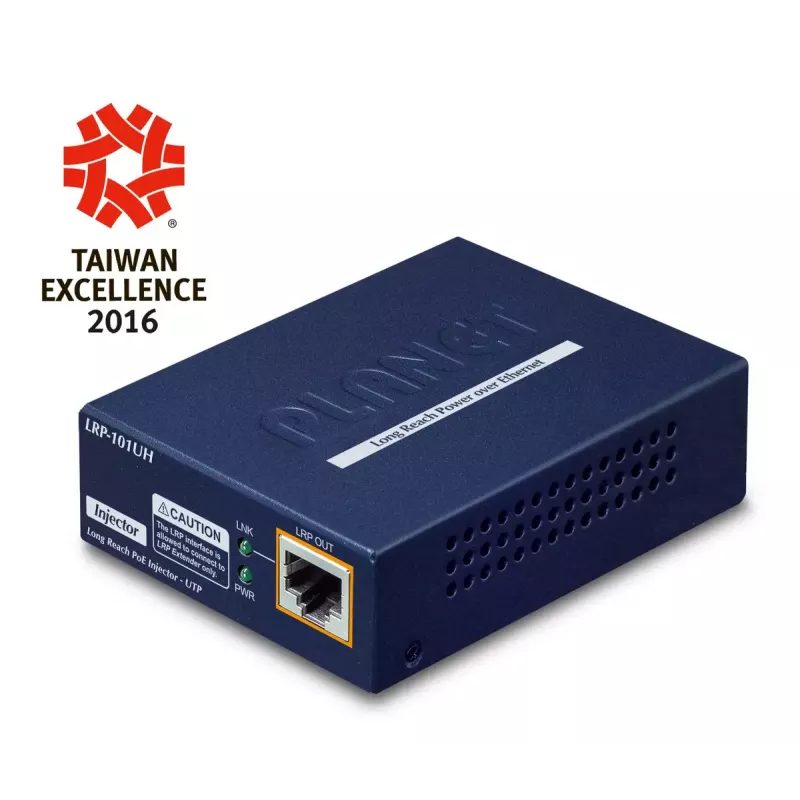

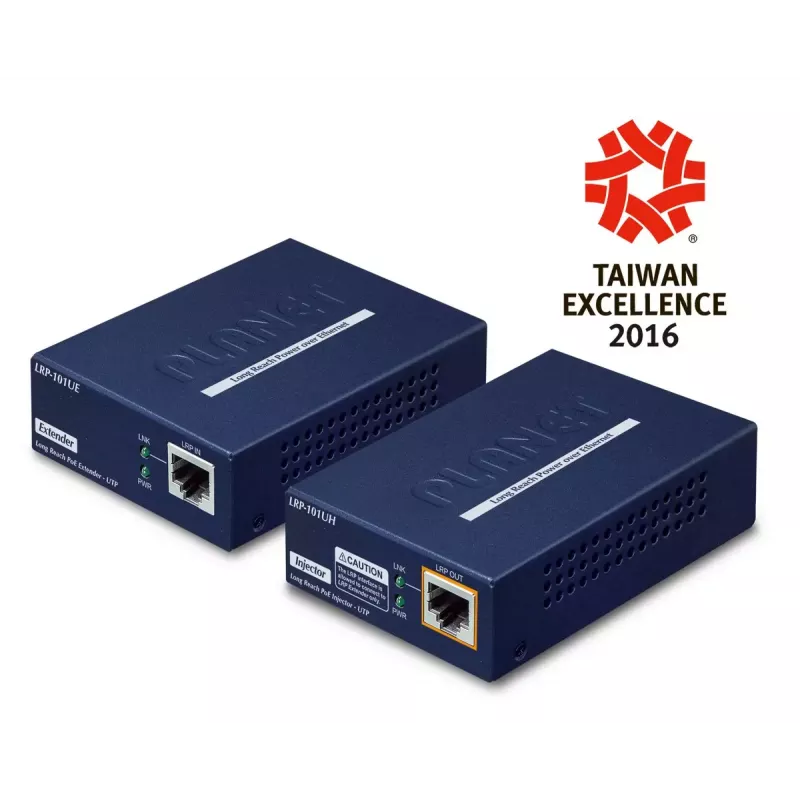

Nadajnik i odbiornik sieciowy PLANET LRP-101U-KIT

Rozwiązanie PLANET Long Reach PoE LRP-101U-KIT to zestaw nadajnika i odbiornika sieciowego, który wydłuża szybki Ethernet 10/100 Mb/s i jednocześnie dostarcza zasilanie do zdalnych urządzeń zgodnych z 802.3af/at poza standardowy limit 100 m Ethernetu. Zestaw obsługuje zdalną transmisję danych i zasilania na odległość do 500 m (1640 stóp) przez kabel UTP 4-parowy oraz do 300 m (1000 stóp) przez pojedynczą parę skręconą, a także obejmuje kompaktową, wytrzymałą metalową parę wtryskiwacza i przedłużacza z możliwością montażu naściennego i zakresem pracy od -20 do 70 °C.

Zalety

LRP-101U-KIT zapewnia punkt-punkt, gotowe do użycia rozwiązanie PoE przez UTP, eliminując potrzebę zdalnych gniazdek zasilających w miejscu instalacji urządzenia. Dostarcza do 25 W do urządzeń zasilanych PoE zgodnych z IEEE 802.3af/at, obsługuje kable Cat5e–Cat7 i zapewnia stabilną, wysokiej jakości transmisję na długich dystansach. Metalowa obudowa i szeroki zakres temperatury pracy sprawiają, że zestaw nadaje się do wymagających środowisk zewnętrznych i przemysłowych. Diody LED na panelu przednim dostarczają jasnych informacji diagnostycznych umożliwiających proste monitorowanie statusu.

Zastosowania

• Wdrożenia kamer IP z zasilaniem PoE na długich dystansach (dozór wizyjny)
• Rozszerzenie zasięgu punktów dostępowych Wi-Fi lub sieci WLAN tam, gdzie brakuje gniazdka zasilania
• Systemy kontroli dostępu w odległych lokalizacjach
• Magazyny, parkingi, kampusy edukacyjne i podobne wielkopowierzchniowe obiekty

Kluczowe specyfikacje

• Model: PLANET LRP-101U-KIT (wtryskiwacz + przedłużacz)
• Szybkość transmisji danych: 10/100 Mb/s
• Maksymalna moc wyjściowa PoE do PD: do 25 W
• Zasięg przez UTP 4-parowy: do 500 m (1640 stóp)
• Zasięg przez pojedynczą parę skręconą: do 300 m (1000 stóp)
• Standard PoE: zgodny z IEEE 802.3af/at
• Temperatura pracy: -20 do 70 °C
• Obudowa: wytrzymały metal, montaż naścienny
• Bezpieczeństwo: 128-bitowe AES (urządzenie obsługuje bezpieczną transmisję)
• Napięcie wyjściowe: 48 V

Sposób użycia

Zainstaluj jednostkę wtryskiwacza w pobliżu źródła zasilania i podłącz ją do przełącznika sieciowego standardowym kablem Ethernet. Poprowadź kabel UTP 4-parowy (lub istniejącą parę skręconą) od wtryskiwacza do przedłużacza umieszczonego w odległości do obsługiwanych limitów. Podłącz przedłużacz do urządzenia PD PoE (na przykład kamery IP lub punktu dostępowego Wi-Fi) krótkim kablem Ethernet. Włącz wtryskiwacz; system jest plug-and-play i nie wymaga dodatkowej konfiguracji. Monitoruj diody LED na panelu przednim, aby sprawdzić stan łącza, zasilania i działania.

Zalecenia

Używaj kabla UTP kategorii 5e lub lepszego (zalecane Cat5e–Cat7) dla optymalnej jakości sygnału. W celu uzyskania najdłuższej stabilnej transmisji wideo unikaj prowadzenia kabla UTP w pobliżu linii wysokiego napięcia i wybieraj kabel ekranowany w środowiskach o wysokim poziomie zakłóceń elektrycznych. Zweryfikuj wymagania dotyczące mocy PD, aby upewnić się, że maksymalna moc wyjściowa 25 W spełnia potrzeby urządzenia.
