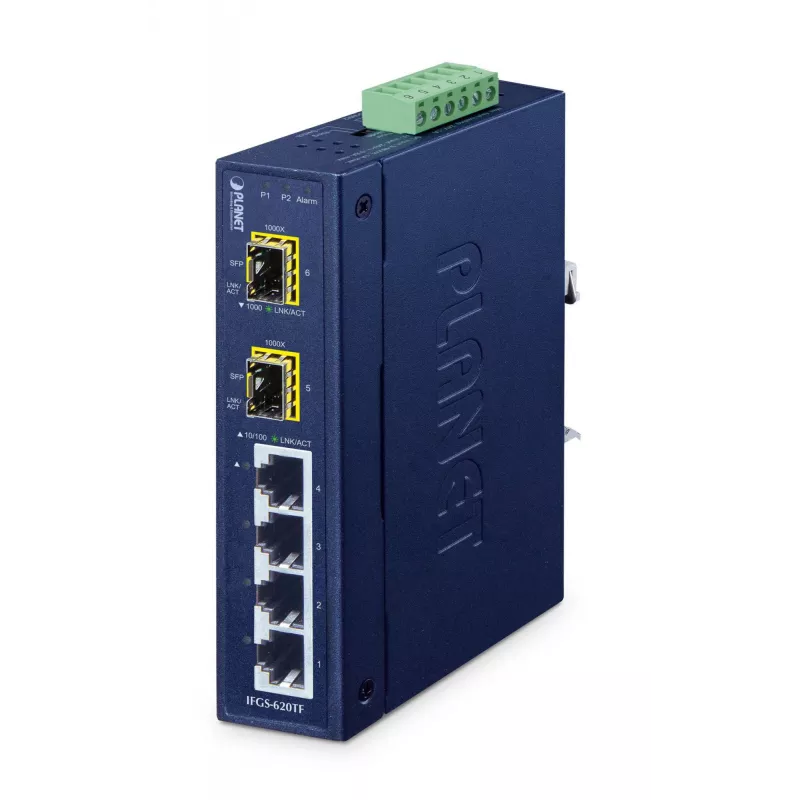

Niezarządzalny przełącznik PLANET IFGS-620TF 4 porty Fast Ethernet 10/100

PLANET IFGS-620TF to kompaktowy niezarządzalny przemysłowy przełącznik Ethernet pierścieniowy z czterema portami miedzianymi 10/100BASE-TX oraz dwoma portami światłowodowymi SFP 1000BASE-X w wytrzymałej obudowie o stopniu ochrony IP30. Zaprojektowany do pracy w temperaturach od -40 do 75 °C oraz do przyjmowania szerokozakresowego zasilania redundantnego (9–48 V DC lub 24 V AC), IFGS-620TF zapewnia stabilną transmisję danych na duże odległości i może być montowany w środowiskach o ograniczonej przestrzeni lub trudnych warunkach. Przełącznik obsługuje komunikację pełnodupleksową, ma przepustowość przełączania 4,8 Gbit/s oraz tablicę adresów MAC z 4000 wpisów, co czyni go odpowiednim do podstawowych zastosowań sieci przemysłowych i wdrożeń IIoT.

Zalety

IFGS-620TF oferuje technologię szybkiego odzyskiwania pierścienia z czasem przywracania już od 1 ms w małych topologiach pierścieniowych, priorytetyzację ruchu PROFINET dla szybszego dostarczania ruchu automatyki przemysłowej, podwójne łącza dosyłowe SFP do rozszerzenia zasięgu sieci do 120 km (z odpowiednimi modułami SFP) oraz podwójne szerokozakresowe wejście zasilania dla wysokiej dostępności. Energooszczędne funkcje (IEEE 802.3az) oraz ochrona przed ESD/przepięciami (odporność na wyładowania elektrostatyczne ±6 kV kontakt/powietrze i udary ±6 kV) dodatkowo zwiększają niezawodność i obniżają koszty eksploatacji.

Przeznaczenie

• Małe i średnie sieci przemysłowe wymagające redundantnej topologii pierścienia
• Automatyka fabryczna i łączność z urządzeniami PROFINET
• Łącza dosyłowe na duże odległości z wykorzystaniem światłowodu SFP (scenariusze FTTB/FTTC/FTTH)
• Instalacje o ograniczonej przestrzeni, takie jak obudowy ścienne lub szafy sterownicze

Kluczowe specyfikacje

• Typ przełącznika: Niezarządzalny
• Porty RJ-45: 4 x 10/100BASE-TX (Fast Ethernet)
• Porty SFP: 2 x 1000BASE-X SFP
• Przepustowość przełączania: 4,8 Gbit/s
• Tablica adresów MAC: 4000 wpisów
• Wejście zasilania: 9–48 V DC lub 24 V AC (podwójne wejście zasilania dla redundancji)
• Temperatura pracy: od -40 do 75 °C
• Stopień ochrony: IP30, ESD ±6 kV kontakt/powietrze, udar ±6 kV
• Normy: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3az
• Waga: 0,43 kg

Sposób użycia

Zainstaluj IFGS-620TF na szynie DIN lub przymocuj do obudowy ściennej w pomieszczeniu sterowni lub szafie. Włóż odpowiednie transceivery SFP 1000BASE-X do gniazd SFP dla łączy dosyłowych światłowodowych, gdy wymagane są połączenia na duże odległości. Podłącz urządzenia miedziane do portów RJ-45 10/100BASE-TX. Skonfiguruj zasilanie, dostarczając redundantne źródła zasilania (9–48 V DC lub 24 V AC) do podwójnych wejść, aby umożliwić automatyczne przełączanie sprzętowe. Przełącznik jest niezarządzalny i działa plug-and-play; w celu uzyskania redundancji pierścienia włącz funkcję One Key Ring za pomocą przełącznika DIP zgodnie z dokumentacją topologii sieci.

Zalecenia

Używaj kompatybilnych modułów SFP (wielomodowych lub jednomodowych) dopasowanych do rodzaju światłowodu i wymagań odległościowych, umieść przełącznik w obudowie o stopniu ochrony IP30, jeśli jest narażony na kurz lub zanieczyszczenia, oraz zapewnij redundantne źródła zasilania, aby zmaksymalizować czas pracy. Podczas integracji z urządzeniami PROFINET upewnij się, że ruch wrażliwy na QoS jest kierowany przez IFGS-620TF, aby wykorzystać priorytetyzację PROFINET.
