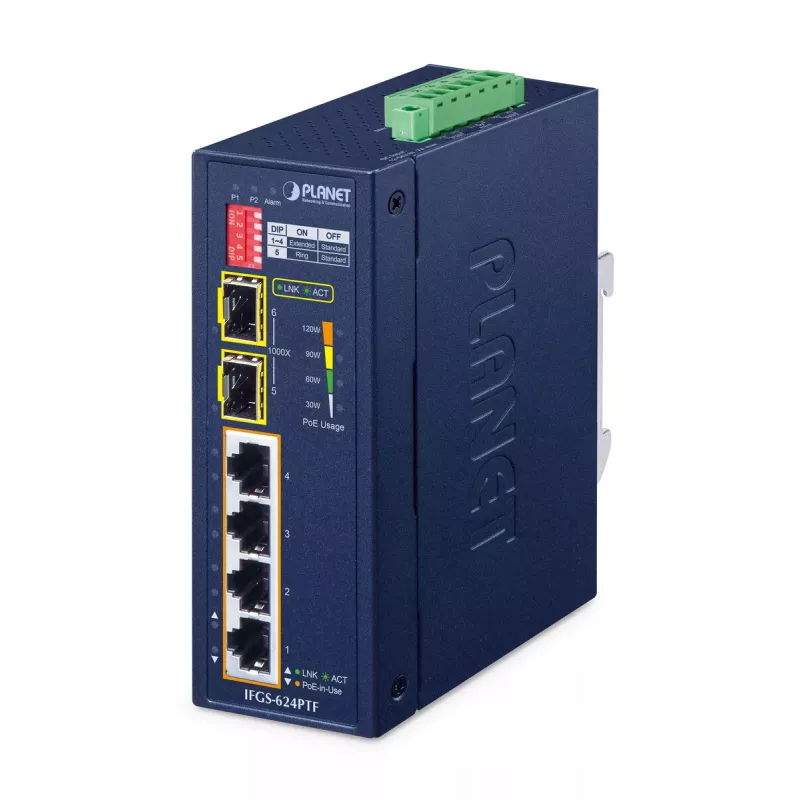

Niezarządzalny przełącznik PLANET IFGS-624PTF 4 porty Fast Ethernet PoE

PLANET IFGS-624PTF to niezarządzalny przemysłowy przełącznik Fast Ethernet PoE+ z czterema portami 10/100BASE-TX PoE+ i dwoma portami uplink światłowodowego 1000BASE-X SFP. Zamknięty w metalowej obudowie IP40 i obsługujący redundantne wejście zasilania 12–54V DC, dostarcza do 120 W całkowitej mocy PoE i działa w rozszerzonym zakresie temperatur od -40 do 75 °C. Kompaktowa konstrukcja do montażu na szynie DIN / na ścianie oraz działanie plug-and-play sprawiają, że nadaje się do prostego wdrożenia w trudnych lub ograniczonych przestrzeniowo środowiskach przemysłowych.

Zalety

IFGS-624PTF zapewnia pełną obsługę 802.3at PoE+ na czterech portach Fast Ethernet z całkowitym budżetem mocy do 120 W, podwójne uplinki SFP do dalekosiężnych połączeń światłowodowych Gigabit oraz superszybkie odzyskiwanie pierścienia w celu zapewnienia odporności na awarie. Obejmuje szerokie wejście 12–54V DC z funkcją zwiększania mocy, podwójne wejścia zasilania dla redundancji, solidną ochronę przed wyładowaniami elektrostatycznymi i przepięciami oraz czytelne diody LED zużycia PoE do monitorowania w czasie rzeczywistym.

Zastosowanie

• Sieci automatyki przemysłowej i wdrożenia PROFINET
• Połączenia Ethernet i urządzeń PoE na poziomie małej hali produkcyjnej lub maszyny
• Dalekosięgowy uplink światłowodowy między budynkami, szafami lub punktami dystrybucyjnymi
• Instalacje o ograniczonej przestrzeni (montaż na szynie DIN lub na ścianie)

Kluczowe specyfikacje

• Porty: 4 × 10/100 Mbps PoE+ RJ-45, 2 × 1000BASE-X SFP
• PoE: IEEE 802.3at PoE+, całkowity budżet do 120 W; tryb Extend obsługuje 25 W na port przy 10 Mbps do 250 m
• Przepustowość przełączania: 4,8 Gbit/s; tablica MAC: 4000 wpisów
• Wejście zasilania: podwójne 12–54V DC z funkcją zwiększania mocy do 54V DC
• Temperatura pracy: -40 do 75 °C
• Ochrona: ESD Ethernet ±6 kV kontakt/powietrze, odporność na przepięcia ±6 kV
• Współczynnik kształtu: do montażu na szynie DIN / na ścianie; metalowa obudowa IP40; waga 0,613 kg

Sposób użycia

Zamontuj IFGS-624PTF na szynie DIN lub przymocuj do ściany w obudowie przemysłowej. Podłącz dwa źródła zasilania DC do zacisków podwójnego wejścia zasilania, aby umożliwić redundancję i automatyczne przełączanie awaryjne. Podłącz urządzenia sieciowe do czterech portów RJ-45 PoE+ i włóż kompatybilne transceivery 1000BASE-X SFP do gniazd SFP dla uplinków światłowodowych. Domyślnie urządzenie działa w standardowym trybie PoE; użyj wbudowanych przełączników DIP, aby ustawić tryb pierścienia jednoprzyciskowego lub przełączyć porty w tryb Extend, gdy wymagana jest większa odległość PoE (do 250 m przy 10 Mbps).

Zalecenia

Aby zapewnić niezawodne działanie we wdrożeniach przemysłowych, stosuj odpowiednie moduły SFP jednomodowe lub wielomodowe dopasowane do wymaganej odległości światłowodowej, zapewnij podwójne wejścia zasilania DC dla redundancji i skonfiguruj przełącznik DIP, aby włączyć One Key Ring do szybkiego odzyskiwania oraz tryb Extend tylko wtedy, gdy długość kabla przekracza 100 m.
