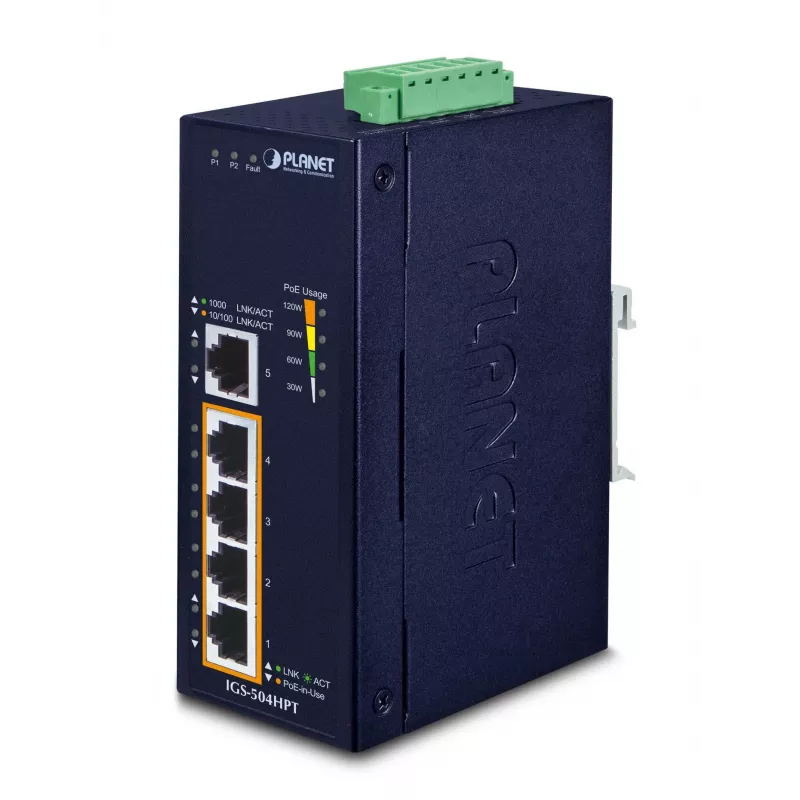

Niezarządzalny przełącznik PLANET IGS-504HPT

PLANET IGS-504HPT to niezarządzalny przemysłowy przełącznik Gigabit Ethernet PoE+ przeznaczony do trudnych warunków. Posiada cztery porty 10/100/1000BASE-T z obsługą IEEE 802.3at PoE+ oraz jeden dodatkowy port uplink Gigabit RJ45. Wykonany w metalowej obudowie IP40 przełącznik akceptuje napięcie wejściowe 12–56V DC z dualnymi redundantnymi wejściami zasilania o odwracalnej polaryzacji, oferuje całkowity budżet mocy PoE do 120 W i pracuje w szerokim zakresie temperatur od -40 do 75 °C.

Zalety

IGS-504HPT obsługuje pełne PoE+ (do 36 W na port) z funkcją plug-and-play, co eliminuje konieczność konfiguracji oprogramowania. Możliwość wzmacniania mocy i szeroki zakres napięcia wejściowego 12–56V DC pozwalają na stosowanie go z typowymi przemysłowymi źródłami zasilania bez potrzeby specjalnych zasilaczy. Diody LED na panelu przednim wskazujące zużycie mocy PoE dostarczają w czasie rzeczywistym informacji o zagregowanym poborze PoE (30W, 60W, 90W, 120W). Wentylowana metalowa obudowa IP40 zapewnia odporność na zakłócenia elektromagnetyczne (EMI) i pasywne chłodzenie do cichej pracy, a zabezpieczenia przed wyładowaniami ESD i przepięciami zwiększają stabilność sieci.

Zastosowanie

• Przemysłowe wdrożenia Ethernet w fabrykach i zakładach
• Szafy sterowania ruchem i przydrożne urządzenia sieciowe
• Kamery IP, punkty dostępowe i inne urządzenia zasilane przez PoE wymagające do 36 W na port
• Instalacje naścienne lub na szynie DIN w miejscach o ograniczonej przestrzeni

Kluczowe specyfikacje

• Model: PLANET IGS-504HPT
• Typ przełącznika: Niezarządzalny, 5 × porty Gigabit RJ45 (4 PoE+, 1 uplink)
• Standard PoE: IEEE 802.3at (PoE+), do 36 W na port, całkowity budżet 120 W
• Wejście zasilania: 12–56V DC, dualne redundantne o odwracalnej polaryzacji
• Temperatura pracy: -40 do 75 °C
• Obudowa: IP40 metalowa, konstrukcja bezwentylatorowa
• Przepustowość przełączania: 10 Gbit/s; tablica adresów MAC: 4000 wpisów
• Ochrona ESD / przeciwprzepięciowa: Styk ±6 kV, powietrze ±8 kV, odporność na przepięcia ±6 kV
• Montaż: na szynie DIN i na ścianie
• Waga: 0,605 kg

Jak używać

Zainstaluj IGS-504HPT na szynie DIN lub zamocuj go na ścianie w wybranym miejscu. Podłącz źródła zasilania DC do podwójnych zacisków wejściowych zasilania, przestrzegając polaryzacji, choć odwracalne wejścia zapewniają elastyczność. Podłącz urządzenia PoE do jednego z czterech portów Gigabit z obsługą PoE, a port uplink RJ45 wykorzystaj do połączenia sieciowego. Urządzenie jest niezarządzalne i nie wymaga konfiguracji; moc PoE jest dostarczana automatycznie zgodnie z negocjacją PD i dostępnym budżetem. Monitoruj diody LED zużycia mocy PoE na panelu przednim, aby sprawdzić zagregowany pobór mocy.

Zalecenia

Aby zapewnić niezawodne działanie w środowiskach przemysłowych, należy stosować odpowiednie zasilanie DC w zakresie 12–56V i zapewnić właściwą ochronę przeciwprzepięciową u źródła zasilania. Podczas podłączania wielu urządzeń PoE upewnij się, że całkowite zapotrzebowanie na moc nie przekracza budżetu 120 W; rozważ użycie przedłużaczy PoE PLANET, aby dotrzeć do urządzeń zasilanych oddalonych o ponad 100 m, planując przebieg kabli i rozmieszczenie urządzeń.
