Niezarządzalny przełącznik PLANET IP30 Ind 8-P 10/100/1000T

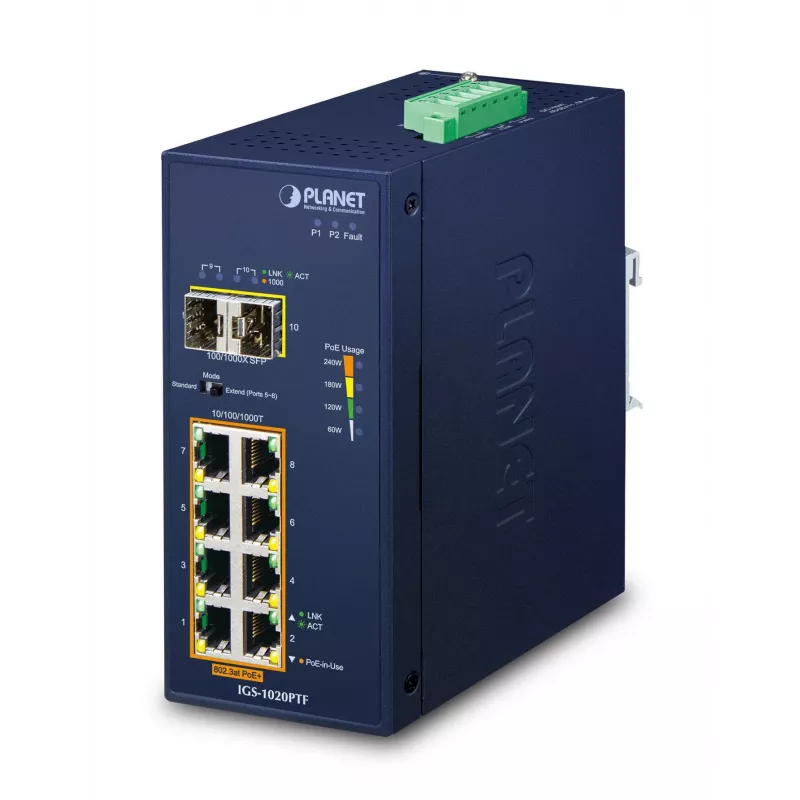

PLANET IGS-1020PTF to przemysłowy, niezarządzalny przełącznik Gigabit Ethernet PoE+ w metalowej obudowie IP30. Zapewnia osiem portów 10/100/1000BASE-T z IEEE 802.3at PoE+ oraz dwa interfejsy uplink światłowodowy 100/1000BASE-X SFP. Zaprojektowany do trudnych warunków, przełącznik obsługuje podwójne zasilanie DC 48–56 V z sprzętowym przełączaniem awaryjnym, całkowity budżet PoE do 240 W, tablicę adresów MAC zapewniającą wydajne przekazywanie oraz temperatury pracy od -40 do 75 °C.

Zalety

Urządzenie oferuje pełną moc PoE+ na ośmiu gigabitowych portach miedzianych oraz elastyczne łącza światłowodowe dzięki dwóm slotom SFP, umożliwiając połączenia na duże odległości i wybór prędkości. Solidna metalowa obudowa IP30 i konstrukcja bez wentylatora zapewniają odporność na zakłócenia elektromagnetyczne i cichą pracę, a podwójne zasilanie oraz ochrona przeciwprzepięciowa i ESD zwiększają niezawodność w instalacjach przemysłowych. Dioda LED na panelu przednim pokazuje w czasie rzeczywistym zużycie energii PoE, umożliwiając prosty monitoring.

Zastosowanie

• Systemy monitoringu kamer IP w szafach sterowniczych przemysłowych lub zewnętrznych
• Instalacje punktów dostępowych bezprzewodowych wymagających zasilania PoE+
• Sieci automatyki fabrycznej i sterowania procesami
• Połączenia uplink dalekiego zasięgu do przełączników szkieletowych lub centrów monitorowania (z użyciem transceiverów SFP)

Kluczowe specyfikacje

• Model: PLANET IGS-1020PTF (MPN: IGS-1020PTF, EAN: 4711605284943)
• Porty: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• Standard i budżet PoE: IEEE 802.3at (PoE+), do 240 W łącznie
• Napięcie wejściowe DC: 48–56 V (podwójne zasilanie z sprzętowym przełączaniem awaryjnym)
• Przepustowość przełączania: 20 Gbit/s; wpisy w tablicy adresów MAC: 8000
• Temperatura pracy: -40 do 75 °C
• Obudowa: metalowa IP30, bez wentylatora
• Waga: 0,879 kg
• Normy: IEEE 802.3/802.3u/802.3ab/802.3z/802.3af/802.3at/802.3az

Sposób użycia

Zamontuj przełącznik na szynie DIN, ścianie lub bocznym uchwycie w odpowiedniej obudowie, podłącz dwa wejścia zasilania DC do źródła 48–56 V DC dla redundancji i włóż transceivery SFP do slotów mini-GBIC, jeśli potrzebne są łącza światłowodowe. Podłącz urządzenia zasilane przez PoE, takie jak kamery IP lub punkty dostępowe, do portów RJ-45; wybierz żądany tryb pracy (Standard lub Extend) za pomocą wbudowanego przełącznika DIP. W trybie Standard porty działają jak normalne Gigabit PoE+; w trybie Extend porty pracują z prędkością 10 Mb/s w trybie pełnego dupleksu i mogą dostarczać 20–25 W mocy PoE na odległościach do 250 m na kablu UTP.

Zalecenia

W celu niezawodnej długoterminowej pracy używaj stabilizowanych podwójnych źródeł zasilania DC w zakresie 48–56 V, dopasuj transceivery SFP do typu światłowodu i wymagań odległościowych oraz przestrzegaj całkowitego budżetu PoE podłączając wiele urządzeń zasilanych. Używaj diod LED zużycia mocy PoE do monitorowania poboru i unikaj przeciążania przełącznika.
