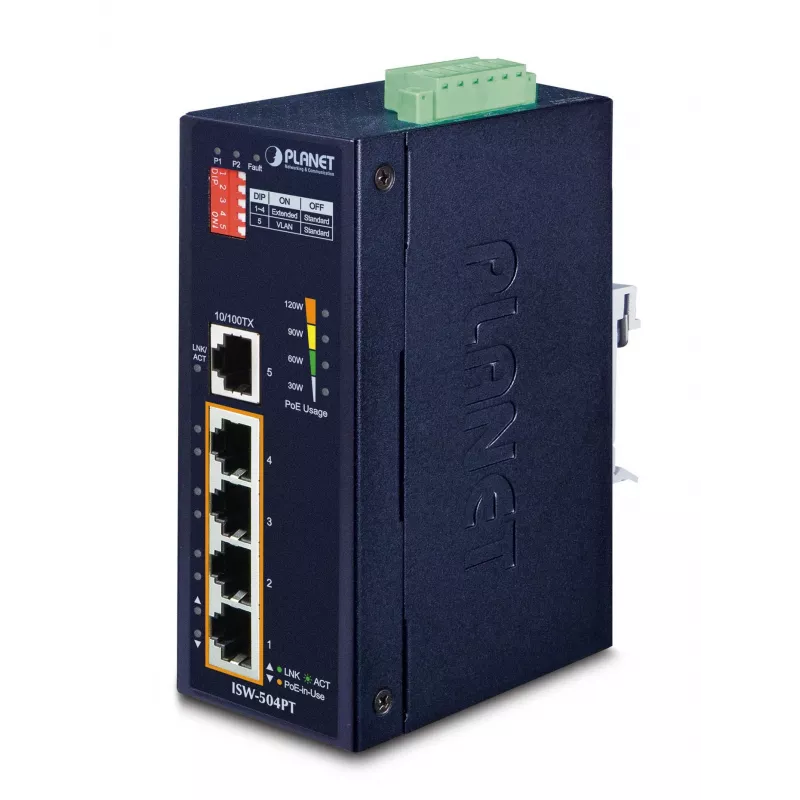

Niezarządzalny przełącznik PLANET ISW-504PT

Niezarządzalny przełącznik PLANET ISW-504PT to montowany na szynie DIN/ścianie przełącznik Fast Ethernet PoE+ zaprojektowany do zastosowań przemysłowych i w trudnych warunkach. Oferuje 4 porty 10/100BASE-TX PoE+ oraz jeden dodatkowy port uplink 10/100, całkowity budżet mocy PoE do 120 W, podwójne redundantne wejścia zasilania 12–48 V DC z zabezpieczeniem przed odwrotną polaryzacją oraz metalową obudowę IP40 przystosowaną do pracy w temperaturach od -40 do 75 °C. Przełącznik jest niezarządzalny, obsługuje standardy IEEE 802.3af/at oraz IEEE 802.3u/802.3x i oferuje kompaktową, bez wentylatorową konstrukcję zapewniającą cichą i niezawodną pracę w trudnych lokalizacjach.

Zalety

ISW-504PT łączy pełne dostarczanie mocy PoE+ i przemysłowej klasy sprzęt w opłacalnym, gotowym do użycia pakiecie. Szeroki zakres napięcia wejściowego z wbudowanym wzmocnieniem 12–48 V DC do 54 V oraz podwójne redundantne wejścia zasilania upraszczają wdrażanie w zastosowaniach transportowych i przemysłowych bez konieczności stosowania specjalistycznych zasilaczy. Wytrzymała metalowa obudowa IP40, bez wentylatorowa wentylowana konstrukcja i rozszerzony zakres temperatur pracy zwiększają niezawodność w miejscach o zakłóceniach elektrycznych lub ekstremalnych temperaturach. Wbudowana ochrona ESD i przeciwprzepięciowa dodatkowo poprawia stabilność sieci i chroni podłączone urządzenia.

Zastosowanie

• Zasilanie i podłączanie kamer IP w szafkach zewnętrznych lub obudowach przydrożnych
• Dostarczanie PoE do punktów dostępowych bezprzewodowych w lokalizacjach przemysłowych lub transportowych
• Małe sieci PoE w fabrykach, magazynach lub maszynowniach
• Wdrażanie telefonów VoIP tam, gdzie lokalne gniazdka elektryczne są niepraktyczne

Kluczowe specyfikacje

• Porty: 4 porty 10/100BASE-TX PoE+ + 1 uplink 10/100 RJ-45
• Standard PoE: IEEE 802.3af/at (PoE+)
• Całkowity budżet PoE: do 120 W
• Przepustowość przełączania: 1 Gbit/s; tablica MAC: 1024 wpisy
• Wejście zasilania: podwójne redundantne 12–48 V DC (odwracalna polaryzacja); wewnętrzne wzmocnienie do 54 V
• Temperatura pracy: od -40 do 75 °C
• Obudowa: IP40 metalowa, bez wentylatora
• Ochrona ESD/przeciwprzepięciowa: Ethernet ±5 kV wyładowanie kontaktowe/powietrzne, odporność na przepięcia ±5 kV
• Format: montaż na szynie DIN / ścienny; przełącznik niezarządzalny

Sposób użycia

Zamontuj ISW-504PT na szynie DIN lub powierzchni ściany w odpowiedniej obudowie lub szafce. Podłącz źródło zasilania 12–48 V DC do podwójnych wejść zasilania (przestrzegaj zaleceń dotyczących okablowania z instrukcji instalacji; polaryzacja jest odwracalna) i sprawdź diodę zasilania. Podłącz urządzenia sieciowe, takie jak kamery IP, punkty dostępowe bezprzewodowe lub telefony VoIP, do portów PoE za pomocą standardowych kabli Cat5e/Cat6; użyj portu uplink do połączenia z siecią szkieletową lub rejestratorem NVR. Wybierz wymagany tryb przełącznika DIP (Standard, VLAN lub Extend), aby dopasować do potrzeb wdrożenia i upewnić się, że urządzenia otrzymują zasilanie w granicach budżetu PoE.

Zalecenia

Używaj okablowania Ethernet kategorii 5e lub lepszego, ekranowanego/nieekranowanego, i planuj dystrybucję mocy PoE tak, aby skumulowany pobór mocy podłączonych urządzeń nie przekraczał całkowitego budżetu 120 W. W przypadku instalacji w miejscach narażonych lub o wysokim poziomie zakłóceń, umieść przełącznik w uziemionej metalowej szafce i upewnij się, że źródła zasilania mieszczą się w określonym zakresie 12–48 V DC. Podczas korzystania z trybu Extend w celu zwiększenia odległości łącza, potwierdź, że podłączone urządzenia obsługują zmniejszoną prędkość lub specyficzne wymagania trybu.
