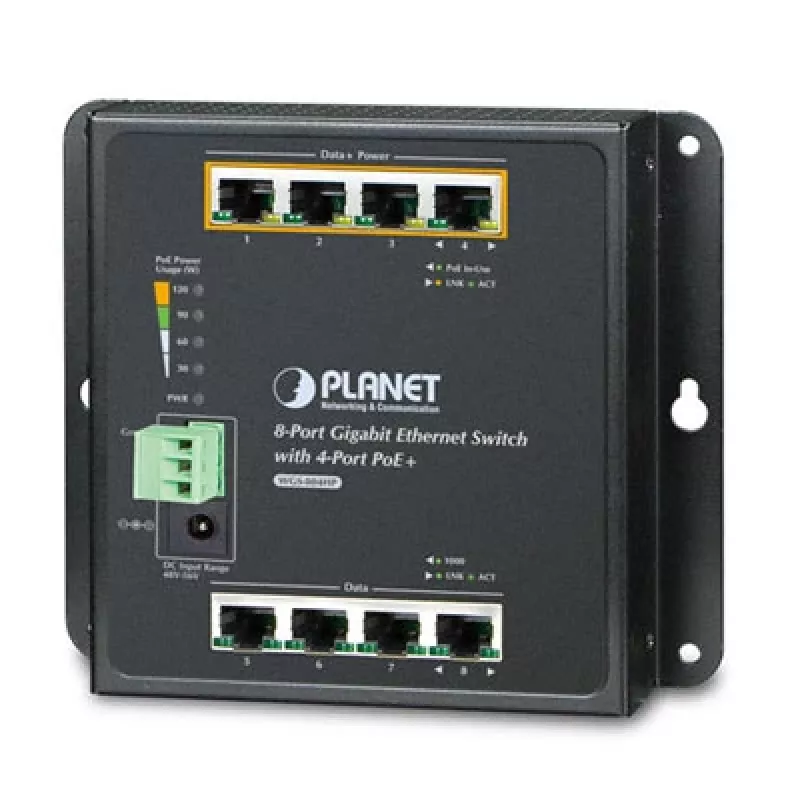

Niezarządzalny przełącznik PLANET WGS-804HP

Cechy: • Zgodność z normą IEEE 802.3at High Power over Ethernet end-span PSE • Wstecznie zgodny z IEEE 802.3af Power over Ethernet end-span PSE • Do 4 portów do zasilania urządzeń IEEE 802.3af / 802.3at • Wsparcie dla mocy PoE do 30,8 W na każdy port PoE • Automatyczne wykrywanie urządzenia zasilanego (PD) • Ochrona obwodów zapobiega zakłóceniom zasilania między portami • Zdalne zasilanie na odległość do 100 metrów • Wysokowydajna architektura Store and Forward; filtrowanie pakietów runt/CRC eliminuje błędne pakiety w celu optymalizacji przepustowości sieci • Kontrola przepływu IEEE 802.3x dla pracy w trybie pełnego dupleksu oraz back pressure dla pracy w trybie półdupleksu • Obsługa ramek Jumbo 9K w trybie dupleksu 1000 Mb/s • Automatyczne uczenie się adresów i starzenie adresów • Kompaktowe rozmiary, konstrukcja do montażu na ścianie, magnetycznego montażu na ścianie oraz na szynie DIN • Metalowa obudowa IP30 • Wsparcie dla temperatury pracy od -10 do 60 stopni C • Wsparcie dla ochrony linii zasilania EFT 6000 V DC • Wsparcie dla ochrony Ethernet ESD 6000 V DC • Wskaźniki LED do monitorowania zużycia PoE w czasie rzeczywistym • Zakres wejściowy 48V~56V DC do uruchomienia z funkcją ochrony przed odwrotną polaryzacją Specyfikacja techniczna: • Złącze sieciowe: 8 portów RJ45 10/100/1000BASE-T • Porty injector PoE: 4 porty z funkcją injectora 802.3af / 802.3at PoE (Port-1 do Port-4) • Architektura przełącznika: Store and forward • Tabela adresów MAC: Tabela adresów MAC 8K z funkcją automatycznego uczenia się • Bufor danych: 1 Mbit • Przepustowość przełącznika: 16 Gb/s / nieblokujący • Przepustowość przełączania (throughput): 11,9 Mpps przy 64 bajtach • Ramki Jumbo: 9 KB • Kontrola przepływu: Ramka pauzy IEEE 802.3x dla pełnego dupleksu • Back pressure dla półdupleksu • Wskaźniki LED: Dioda zasilania: Zasilanie (zielona), Dioda zużycia mocy PoE: 30 W, 60 W, 90 W, 120 W (zielone), Porty PoE (Port-1 do Port-4): PoE-in-Use (pomarańczowa), LNK/ACT (zielona), Porty 10/100/1000BASE-TX (Port-5 do Port-8): 1000 (zielona), LNK/ACT (zielona) • Złącze: Zdejmowany 3-pinowy blok zaciskowy do wejścia zasilania - Pin 1/2 dla zasilania DC - Pin 3 dla uziemienia, gniazdo zasilania DC z bolcem centralnym 2,0 mm • Wymagania zasilania: 48~56 V DC, 3 A (maks.) • Pobór mocy: 140 watów / 478 BTU • Ochrona ESD: 6 kV DC • Ochrona EFT: 6 kV DC • Obudowa: IP30 metal • Wymiary: (S x G x W): 148 x 134 x 25 mm • Waga: 510 g • Instalacja: Montaż na ścianie, magnetyczny montaż na ścianie i zestaw do montażu na szynie DIN

Jak używać

Zamontuj WGS-804HP na ścianie lub umieść w odpowiedniej obudowie, podłącz urządzenia uplink i klienckie do portów RJ-45, a urządzenia zasilane przez PoE do portów z obsługą PoE. Przełącznik działa jako urządzenie niezarządzalne, więc nie jest wymagana konfiguracja; automatycznie negocjuje prędkość łącza i dupleks oraz dostarcza PoE do kompatybilnych urządzeń PD w granicach dostępnego budżetu mocy.

Zalecenia

Zainstaluj przełącznik w dobrze wentylowanym miejscu w określonym zakresie temperatur. Upewnij się, że łączny pobór mocy podłączonych urządzeń PoE nie przekracza budżetu 120 W i stosuj okablowanie co najmniej Cat5e w celu zapewnienia niezawodnej wydajności Gigabit i PoE.
