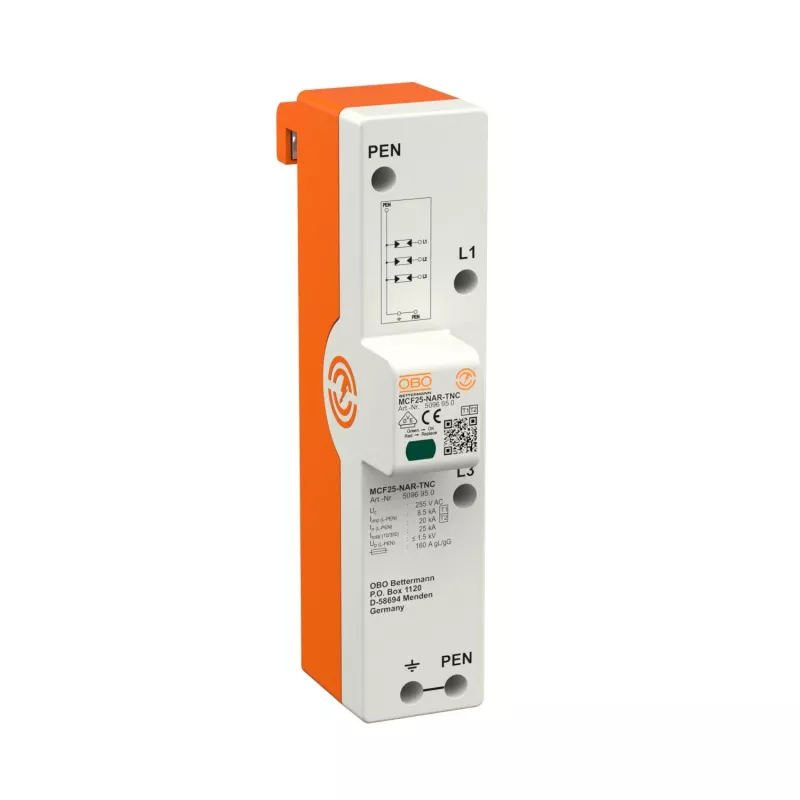

OBO MCF25-NAR-TNC LightningController Szyna 3-biegunowa 255V Typ 1+2 Ogranicznik przepięć

Szyna OBO MCF25-NAR-TNC LightningController to 3-biegunowy kombinowany ogranicznik przepięć i prądów piorunowych (Typ 1+2) zaprojektowany dla systemów zasilania TN-C. Jego główną zaletą jest zdolność do przenoszenia impulsowych prądów piorunowych do 25 kA na biegun (łącznie 75 kA) przy ograniczaniu napięcia do poniżej 1,5 kV, co zapewnia solidną ochronę krytycznej infrastruktury elektrycznej.

Zalety

Ogranicznik ten integruje termiczne odłączniki oraz wizualną sygnalizację stanu, zapewniając natychmiastową informację o działaniu. Wykonany z termoutwardzalnego, trudnopalnego tworzywa (UL 94 V-0) i szeroki zakres temperatur pracy (od -40 do +80 °C) gwarantują niezawodność w trudnych warunkach. Dzięki zdolności do wytrzymania zwarć do 50 kA (z bezpiecznikiem 315 A gL/gG) zapewnia bezpieczeństwo w warunkach awaryjnych.

Zastosowanie

• Rozdzielnice główne w budynkach mieszkalnych i komercyjnych
• Obiekty przemysłowe z systemem uziemienia TN-C
• Ochrona wrażliwych urządzeń przed bezpośrednimi uderzeniami piorunów i przepięciami
• Koordynacja z ogranicznikami Typu 3 zainstalowanymi dalej w instalacji

Kluczowe specyfikacje

• Typ ogranicznika: kombinowany ogranicznik prądów piorunowych i przepięć Typ 1+2
• System sieci: TN-C, 3-biegunowy
• Maksymalne napięcie ciągłe (Uc): 255 V AC
• Impulsowy prąd piorunowy (Iimp): 25 kA na biegun (10/350 µs)
• Poziom ochrony napięciowej (Up): < 1,5 kV
• Montaż: szyna DIN 35 mm
• Przekrój przyłącza: 1,5–35 mm² (przewód sztywny), 1,5–25 mm² (przewód giętki)
• Normy: IEC 61643-11, EN 61643-11

Zalecenia

Aby uzyskać optymalną wydajność, należy zainstalować ten ogranicznik przy wejściu instalacji i skoordynować go z urządzeniami Typu 3 w pobliżu wrażliwych odbiorników. Zaleca się regularną kontrolę wskaźnika wizualnego w celu zapewnienia ciągłej ochrony.
