Patch Panel Telegärtner J02022A0057

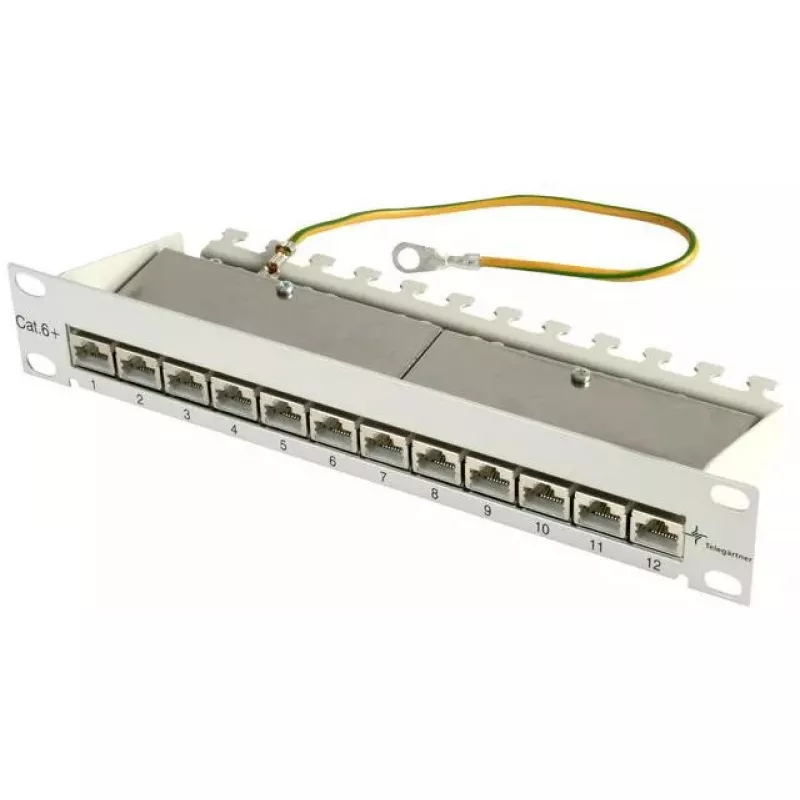

Patch panel Telegärtner J02022A0057 to jednostka montowana w szafie rack 19"/10" o wysokości 1 HU, przeznaczona do systemów okablowania strukturalnego. Dostępny jest z 12, 16 lub 24 gniazdami RJ45 zamontowanymi na pojedynczej płytce drukowanej w orientacji poziomej. Obudowa wykonana jest ze stali z powłoką proszkową w kolorze jasnoszarym (RAL 7035), a osłona ze stali nierdzewnej. Panel obsługuje okablowanie Cat6a i Cat5e oraz jest zgodny z normami IEC 60603-7-5 / -7-3.

Zalety

Jednostka zapewnia zakończenia IDC (LSA Plus) z kodowaniem kolorami zgodnym z EIA/TIA 568A i 568B, zintegrowaną numerację gniazd modułowych na panelu przednim oraz dołączone opaski kablowe do odciążenia, które nie wymagają śrub ani specjalnych narzędzi. Wersje ekranowane umożliwiają 360-stopniowe połączenie ekranu bezpośrednio na płytce drukowanej za pomocą dużej powierzchni stykowej i zacisków śrubowych, minimalizując potrzebę skręcania oplotu i zmniejszając ryzyko zwarć dzięki odpowiedniemu odstępowi między zakończeniami danych a stykiem ekranu. Do montażu osłony nie są wymagane specjalne narzędzia.

Zastosowanie

• Dystrybucja sieciowa w szafach rack w serwerowniach i szafach telekomunikacyjnych
• Instalacje okablowania strukturalnego wykorzystujące okablowanie Cat6a lub Cat5e
• Środowiska wymagające ekranowanych zakończeń RJ45 (dla wariantów ekranowanych)

Kluczowe specyfikacje

• Format: 19" / 10", 1 HU, montaż w szafie rack
• Porty RJ45: 12, 16 lub 24 na jednej wspólnej płytce drukowanej
• Zakończenie: IDC (LSA Plus) z kodowaniem kolorów EIA/TIA 568A i 568B
• Normy: IEC 60603-7-5 / IEC 60603-7-3
• Materiały: obudowa stalowa (lakierowana proszkowo RAL 7035), osłona ze stali nierdzewnej
• Ekranowanie: 360° styk na płytce drukowanej i połączenie zaciskiem śrubowym (typy ekranowane)

Sposób użycia

Zamontuj patch panel w standardowej szafie 19" lub 10" na wymaganej wysokości 1 HU. Zakończ kable sieciowe na terminalach IDC (LSA Plus) zgodnie z kodem kolorów EIA/TIA 568A lub 568B. W przypadku wariantów ekranowanych podłącz ekran kabla do styku na płytce drukowanej za pomocą dostarczonych zacisków śrubowych i dołączonego przewodu uziemiającego. Użyj dołączonych opasek kablowych w celu odciążenia zainstalowanych kabli; do zamocowania osłony nie są wymagane żadne specjalne narzędzia.

Zalecenia

Upewnij się, że długość nieekranowanych par danych nie przekracza 13 mm, aby zachować parametry sygnału. Przy instalacji kabli ekranowanych sprawdź połączenie uziemienia i zachowaj odpowiedni odstęp między stykami ekranu a zakończeniami danych, aby uniknąć zwarć. Przestrzegaj standardowych praktyk zarządzania kablami w szafach i szafach rack w celu zachowania wydajności i dostępności.
