Patch Panel Telegärtner J02023S0050

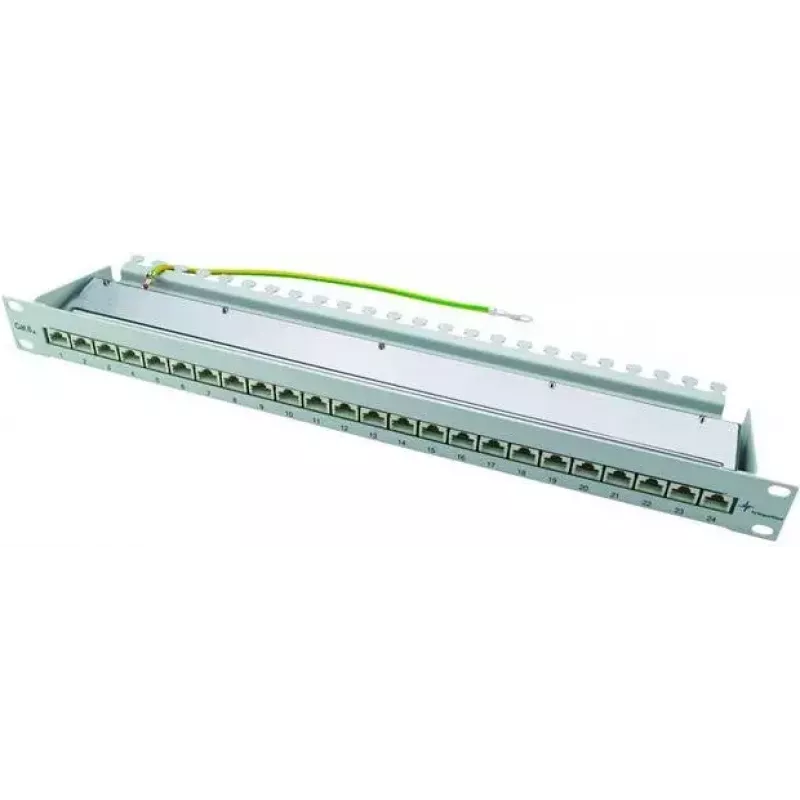

Patch panel Telegärtner J02023S0050 to panel krosowniczy montowany w szafie rack 19"/10" o wysokości 1 HU, zaprojektowany do instalacji 10 Gigabit Ethernet. Dostępny jest z 12, 16 lub 24 gniazdami RJ45 zamontowanymi na pojedynczej płytce drukowanej i obsługuje okablowanie Cat6A oraz wydajność klasy EA 500. Panel ma obudowę stalową z pokrywą ze stali nierdzewnej i jest w kolorze czarnym (wymiary: 482,6 mm × 44 mm × 140 mm). Numerowane gniazda modułowe na froncie ułatwiają identyfikację podczas instalacji i konserwacji.

Zalety

Konstrukcja wykorzystuje poziomo zamontowaną płytkę drukowaną oraz złącza IDC (LSA Plus) z kodowaniem kolorów zgodnym z EIA/TIA 568 A i B dla niezawodnego i zgodnego z normami połączenia kablowego. Warianty ekranowane zapewniają 360-stopniowe połączenie ekranujące na dużej powierzchni stykowej płytki drukowanej przy użyciu zacisków śrubowych, bez konieczności skręcania oplotu, a uziemienie ułatwia dołączony przewód uziemiający. Panel minimalizuje ryzyko zwarć dzięki zachowaniu odpowiedniej odległości między zaciskami danych a stykiem ekranującym i pozwala na zachowanie maksymalnej długości nieplecionej pary 13 mm bez komplikacji instalacji. Dołączone opaski kablowe zapewniają odciążenie przewodów bez dodatkowych śrub czy specjalnych narzędzi, a gniazda są numerowane na panelu przednim dla łatwej identyfikacji.

Zastosowanie

• Dystrybucja sieci 10 Gigabit Ethernet w serwerowniach i szafach krosowniczych
• Strukturalne okablowanie o wymaganiach Cat6A/Klasa EA 500
• Instalacje w szafach rack, gdzie wymagana jest wysokość 1 HU

Kluczowe specyfikacje

• Model: Telegärtner J02023S0050
• Format: montaż w szafie rack 19"/10", 1 HU
• Złącza: 12/16/24 × RJ45 (zamontowane na jednej płytce PCB)
• Standard okablowania: Cat6A, Klasa EA 500
• Terminacja: IDC (LSA Plus), kodowanie kolorów EIA/TIA 568 A i B
• Ekranowanie: warianty ekranowane z 360-stopniowym stykiem na płytce PCB i połączeniem zaciskami śrubowymi
• Obudowa: stal (lakierowana proszkowo); pokrywa: stal nierdzewna; kolor: czarny
• Wymiary: 482,6 mm × 44 mm × 140 mm
• Trwałość (z zabezpieczeniem przed nadmiernym wygięciem): >750 cykli łączenia dla RJ45/RJ11/RJ12 (typy Cat6A)

Jak używać

Zamontuj panel krosowniczy w standardowej szafie rack 19" lub 10" za pomocą dostarczonych punktów montażowych, a następnie zakończ przychodzące kable Cat6A na złączach IDC (LSA Plus), postępując zgodnie z kodem kolorów EIA/TIA 568 A lub B. W wariantach ekranowanych podłącz ekran kabla do dużej powierzchni styku na płytce PCB za pomocą zacisków śrubowych i dołącz dołączony przewód uziemiający, aby uziemić panel. Użyj dostarczonych opasek kablowych do odciążenia przewodów i poprowadź kable tak, aby zachować zalecaną długość nieplecionej pary nie większą niż 13 mm w punkcie terminacji. Sprawdź numerację portów na panelu przednim, aby dokładnie odwzorować połączenia.

Zalecenia

Aby uzyskać najlepszą wydajność w środowiskach 10 Gigabit, stosuj kable Cat6A z odpowiednim zabezpieczeniem przed nadmiernym wygięciem, zapewnij ciągłość ekranowania i prawidłowe uziemienie w instalacjach ekranowanych oraz zachowaj długości nieplecionych par przy terminacji poniżej 13 mm. Przestrzegaj standardów okablowania EIA/TIA 568 w celu zapewnienia stałej niezawodności sieci.
