Patch Panel Telegärtner MPP24-HS K Cat.6A 1U

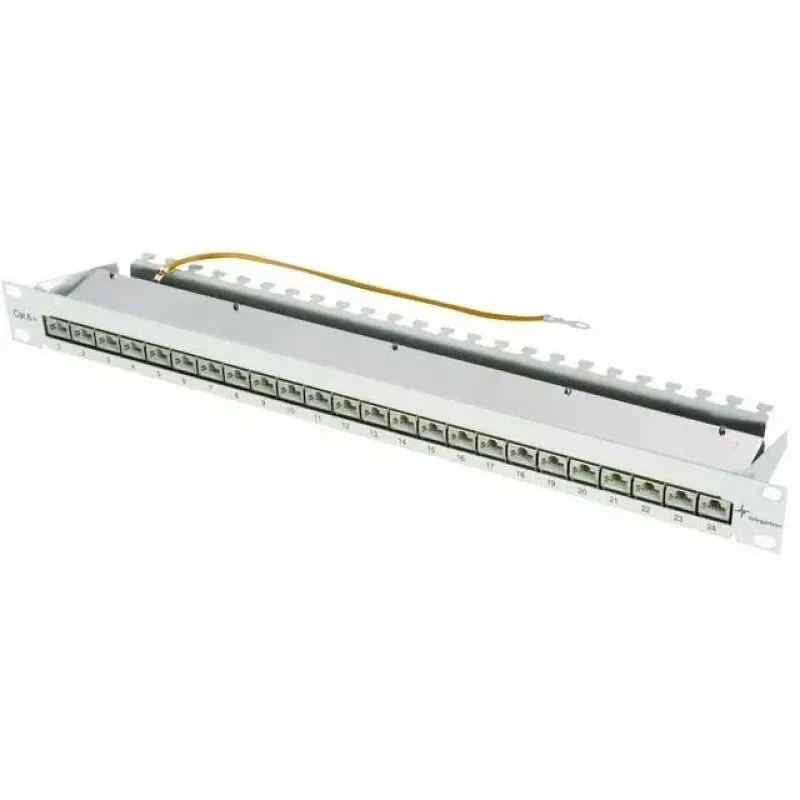

19-calowy panel krosowy Telegärtner MPP24-HS K Cat.6A 1U to panel montowany w szafie rack, przeznaczony do uporządkowanego zakańczania kabli sieciowych. Dostępny jest z 12, 16 lub 24 portami RJ45 zamontowanymi na pojedynczej płytce drukowanej, obsługuje wydajność Cat.6A i pasuje do standardowych szaf 19-calowych o wysokości 1 HU. Obudowa wykonana jest ze stali z jasnoszarą (RAL 7035) powłoką proszkową, a osłona ze stali nierdzewnej. Płytka drukowana jest zamontowana poziomo, a wymiary panelu wynoszą 482,6 mm (szer.) x 44 mm (wys.) x 110 mm (gł.).

Zalety

Wersja ekranowana zapewnia 360-stopniowe połączenie ekranowania bezpośrednio na płytce drukowanej za pomocą zacisków śrubowych bez konieczności skręcania oplotu, natomiast uziemienie uzyskuje się za pomocą dołączonego przewodu uziemiającego. Zakończenia wykorzystują zaciski IDC (LSA Plus) z kodowaniem kolorami zgodnie z EIA/TIA 568 A i B, umożliwiając spójne i niezawodne połączenia. Gniazda modułowe są wyraźnie ponumerowane na panelu przednim, co ułatwia identyfikację. Odciążenie kabli zapewniają dołączone opaski kablowe, eliminując potrzebę stosowania dodatkowych śrub lub specjalnych narzędzi. Konstrukcja minimalizuje ryzyko zwarć między oplotem ekranującym a przewodami danych poprzez zapewnienie odpowiednich odstępów i ogranicza długość rozkręconych przewodów do maksymalnie 13 mm, aby zachować integralność sygnału podczas instalacji.

Zastosowanie

• Strukturalne instalacje sieciowe w szafach 19-calowych
• Wdrożenia Ethernet Cat6A wymagające ekranowanego lub nieekranowanego krosowania
• Centra danych, serwerownie i szafy telekomunikacyjne
• Środowiska, w których potrzebne są ponumerowane porty i łatwe zarządzanie kablami

Kluczowe specyfikacje

• Model: Telegärtner MPP24-HS K Cat.6A (MPN J02023A0050, EAN 4018359363314)
• Format: montaż w szafie 19-calowej, 1 HU (1U)
• Dostępna liczba portów: 12, 16 lub 24 gniazda RJ45 na jednej płytce drukowanej
• Zakończenia złączy: zaciski IDC (LSA Plus), kodowanie kolorami EIA/TIA 568 A i B
• Ekranowanie: 360-stopniowy styk na płytce drukowanej dla typów ekranowanych; uziemienie za pomocą dołączonego przewodu uziemiającego
• Materiały: obudowa stalowa (malowana proszkowo RAL 7035), osłona ze stali nierdzewnej
• Orientacja płytki drukowanej: pozioma
• Wymiary: 482,6 mm x 44 mm x 110 mm

Sposób użycia

Zamontuj panel krosowy w standardowej szafie 19-calowej, zajmując 1U wysokości szafy. Zakończ kable do gniazd RJ45 za pomocą zacisków IDC (LSA Plus), stosując kod kolorów EIA/TIA 568 A lub 568 B. W przypadku kabli ekranowanych podłącz ekran kabla do styku na płytce drukowanej za pomocą zacisków śrubowych i podłącz dołączony przewód uziemiający w celu uziemienia. Podczas zakańczania utrzymuj długość rozkręconego przewodu nie dłuższą niż 13 mm, aby zachować parametry transmisyjne. Użyj dołączonych opasek kablowych, aby przymocować kable w celu odciążenia.

Zalecenia

Instalatorzy powinni sprawdzić, czy wybrany schemat okablowania (568A lub 568B) jest spójny w całej instalacji, utrzymywać maksymalną długość rozkręconego przewodu wynoszącą 13 mm oraz zapewnić prawidłowe uziemienie w instalacjach ekranowanych, aby osiągnąć optymalną wydajność Cat.6A.
