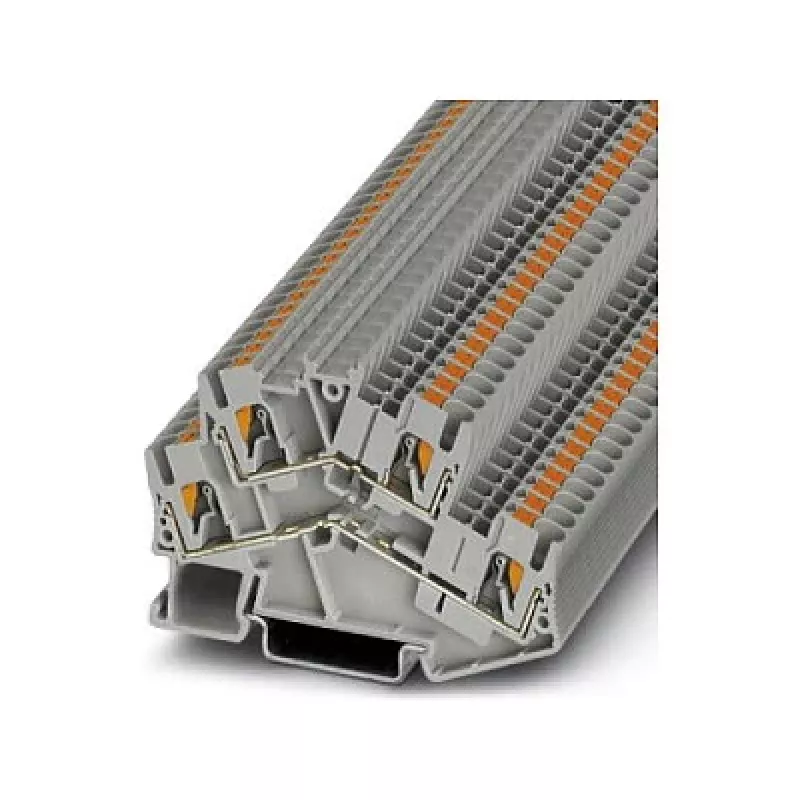

Phoenix 3209604 PTTBS 2.5 Dwupoziomowy listwa zaciskowa przelotowa, połączenie push-in, szary

W przeciwieństwie do standardowych jednopoziomowych listew zaciskowych, które zajmują więcej miejsca na szynie i komplikują okablowanie, dwupoziomowa listwa zaciskowa Phoenix 3209604 PTTBS 2.5 podwaja gęstość połączeń przy tej samej powierzchni. Technologia połączeń push-in umożliwia bezpośrednie wsuwanie przewodów litych lub linkowych bez użycia narzędzi, co znacznie skraca czas instalacji. Szara obudowa z poliamidu jest bezhalogenowa i spełnia normę UL 94 V0, zapewniając bezpieczeństwo w szafach sterowniczych i przemysłowych systemach rozdzielczych.

Najważniejsze cechy

• Dwupoziomowa konstrukcja z 4 punktami połączeń push-in do okablowania o wysokiej gęstości
• Beznarzędziowe zakończenia push-in dla przewodów litych i linkowych do 2,5 mm²
• Znamionowo 500 V i 24 A (IEC), odpowiednie do wymagających zastosowań przemysłowych
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15
• Szeroki zakres temperatur pracy od -60 °C do +105 °C
• Klasa palności UL 94 V0 i stopień zanieczyszczenia 3 dla trudnych warunków

W codziennym użytkowaniu

Ta dwupoziomowa listwa zaciskowa przelotowa jest idealna do szaf sterowniczych, budowy maszyn i rozdzielnic, gdzie przestrzeń jest ograniczona. Mechanizm push-in przyjmuje przewody o przekroju od 0,14 mm² do 4 mm² (lity) i od 0,14 mm² do 2,5 mm² (linka) (AWG 26–12). Długość odizolowania 8–10 mm zapewnia niezawodny kontakt. Szara obudowa PA jest odporna na chemikalia i obciążenia mechaniczne, a znamionowe napięcie udarowe 6 kV i kategoria przepięciowa III zapewniają solidną ochronę przed przepięciami.

Pełna specyfikacja

• Typ produktu: Dwupoziomowa listwa zaciskowa przelotowa
• Technologia połączeń: Push-in
• Liczba poziomów: 2
• Liczba połączeń: 4 (2 na poziom)
• Przekrój znamionowy: 2,5 mm²
• Kolor: Szary
• Materiał izolacyjny: PA (poliamid)
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Przekrój przewodu (lity): 0,14 mm² – 4 mm²
• Przekrój przewodu (linka): 0,14 mm² – 2,5 mm²
• Przekrój przewodu AWG: 26 – 12
• Długość odizolowania: 8 mm – 10 mm
• Temperatura pracy: -60 °C do 105 °C
• Klasa palności: UL 94 V0
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III

Uwagi końcowe

Phoenix 3209604 PTTBS 2.5 to niezawodne, oszczędzające miejsce rozwiązanie do profesjonalnych instalacji elektrycznych. Technologia push-in i wysokie parametry elektryczne czynią go preferowanym wyborem dla producentów szaf sterowniczych i inżynierów utrzymania ruchu.
