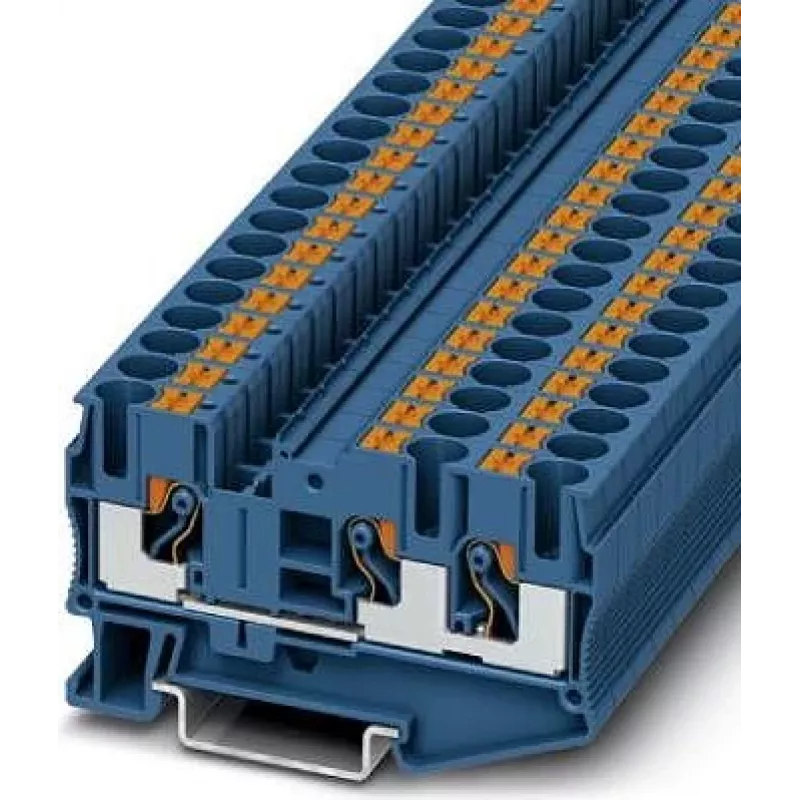

Phoenix 3211485 PT 6-TWIN BU Przepustowy blok zaciskowy, Push-in, niebieski

W szafach sterowniczych i skrzynkach rozdzielczych ciągłym wyzwaniem jest łączenie wielu przewodów bez zajmowania nadmiernej powierzchni szyny. Przepustowy blok zaciskowy Phoenix 3211485 PT 6-TWIN BU rozwiązuje ten problem, zapewniając trzy punkty połączeń push-in w kompaktowej obudowie o szerokości 6 mm. Niebieski kolor jednoznacznie identyfikuje go jako zacisk przewodu neutralnego, wspierając bezpieczne i uporządkowane okablowanie w zastosowaniach przemysłowych.

Dla kogo jest przeznaczony

Ten blok zaciskowy jest idealny dla producentów szaf sterowniczych, producentów maszyn i instalatorów elektrycznych, którzy wymagają niezawodnego okablowania o wysokiej gęstości na standardowych szynach DIN. Nadaje się do zastosowań wymagających dedykowanego zacisku neutralnego, który może obsługiwać do 41 A i 1000 V, od automatyki budynkowej po przemysłowe systemy sterowania.

Główne cechy

• Technologia połączeń push-in do szybkiego okablowania bez użycia narzędzi dla przewodów litych i z tulejkami
• Trzy punkty połączeń (konstrukcja TWIN) umożliwiają podłączenie dwóch przewodów z jednej strony i jednego z drugiej
• Znamionowo na 1000 V i 41 A, odpowiedni do wymagających instalacji elektrycznych
• Niebieska obudowa dla jednoznacznej identyfikacji jako zacisk przewodu neutralnego
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15
• Wysokiej jakości izolacja poliamidowa, klasa palności UL 94 V0
• Szeroki zakres temperatur pracy od -60 °C do 105 °C

Specyfikacje

• Typ: Przepustowy blok zaciskowy
• Metoda połączenia: Push-in
• Liczba połączeń: 3
• Liczba potencjałów: 1
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 41 A
• Znamionowe napięcie udarowe: 8 kV
• Przekrój przewodu litego: 0,5 – 10 mm²
• Przekrój przewodu elastycznego: 0,5 – 10 mm² (z tulejką)
• Przekrój przewodu AWG: 20 – 8
• Długość zdejmowania izolacji: 10 mm – 12 mm
• Materiał izolacyjny: Poliamid (PA)
• Klasa palności: UL 94 V0
• Kolor: Niebieski
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Zakres temperatur pracy: -60 °C do 105 °C

Wskazówki

Aby uzyskać optymalną wydajność, upewnij się, że przewody są pozbawione izolacji na zalecaną długość 10–12 mm przed włożeniem. Używaj tulejek na przewodach elastycznych, aby zapewnić pewne połączenie push-in. Ten blok zaciskowy jest przeznaczony do pracy w środowiskach o stopniu zanieczyszczenia 3 i kategorii przepięciowej III, co czyni go odpowiednim do większości przemysłowych szaf sterowniczych.
