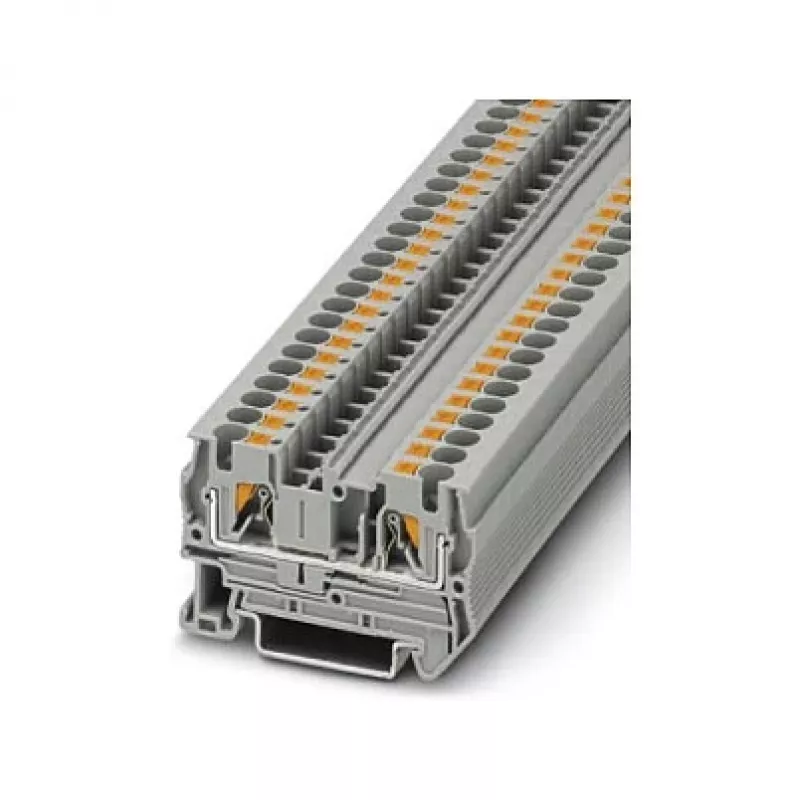

Phoenix 3211757 PT 4 Przepustowa listwa zaciskowa, Push-in, 4 mm², 1000 V, 32 A, szary

Listwa zaciskowa Phoenix 3211757 PT 4 to kompaktowa, jednopoziomowa listwa przepustowa zaprojektowana do gęstego okablowania w szafach sterowniczych i rozdzielnicach. W przeciwieństwie do rozwiązań ze śrubami, technologia połączeń push-in umożliwia bezpośrednie wprowadzanie przewodów litych i linkowych z tulejkami bez użycia narzędzi, skracając czas instalacji nawet o 50%. Przy znamionowym przekroju 4 mm² i napięciu 1000 V zgodnie z IEC, listwa radzi sobie z wymagającymi obciążeniami przemysłowymi, zachowując smukły profil 6,2 mm, który maksymalizuje wykorzystanie szyny.

Najważniejsze cechy

• Połączenie push-in: bez narzędziowe wprowadzanie przewodów litych i linkowych z tulejkami od 0,2 do 6 mm²
• Znamionowo 1000 V / 32 A zgodnie z IEC 60947-7-1, odpowiednia do systemów trójfazowych do 690 V AC
• Szerokość tylko 6,2 mm, co umożliwia montaż do 161 listew na metr szyny DIN
• Trwała obudowa z poliamidu w kolorze szarym, bezhalogenowa i samogasnąca zgodnie z UL 94 V0
• Szeroki zakres temperatur pracy od -60 °C do +105 °C do trudnych warunków

W codziennym użytkowaniu

Instalacja jest prosta: zatrzaśnij listwę na standardowej szynie DIN NS 35/7,5 lub NS 35/15, przygotuj przewody z długością odizolowania 9–11 mm i wciśnij je do wyraźnie oznaczonych lejków wejściowych. Zintegrowany punkt pomiarowy umożliwia łatwe testowanie napięcia bez odłączania przewodów. W przypadku przewodów linkowych bez tulejek, wystarczy nacisnąć pomarańczowy przycisk śrubokrętem, aby otworzyć zacisk sprężynowy. Symetryczna konstrukcja listwy umożliwia okablowanie od lewej do prawej lub od prawej do lewej, a duża powierzchnia oznaczeniowa przyjmuje standardowe paski Zack do wyraźnej identyfikacji obwodów.

Pełna specyfikacja

• Marka: Phoenix Contact
• Model: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Technologia połączeń: Push-in
• Liczba pozycji: 1
• Liczba połączeń: 2
• Liczba poziomów: 1
• Przekrój znamionowy: 4 mm²
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 32 A
• Przekrój przewodu litego: 0,2 - 6 mm²
• Przekrój przewodu linkowego: 0,2 - 4 mm²
• Przekrój przewodu AWG: 24 - 10
• Długość odizolowania: 9 - 11 mm
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Kolor: szary
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Normy/dopuszczenia: IEC 60947-7-1
• Szerokość: 6,2 mm
• Wysokość: 36,5 mm
• Głębokość: 32 mm

Uwagi końcowe

PT 4 to sprawdzona listwa dla producentów szaf sterowniczych i producentów maszyn, którzy potrzebują niezawodnego, oszczędzającego miejsce okablowania bez kompromisów w wydajności. Konstrukcja push-in zmniejsza ryzyko błędów okablowania i skraca przestoje konserwacyjne, co czyni ją mądrym wyborem do nowoczesnych projektów automatyki.
