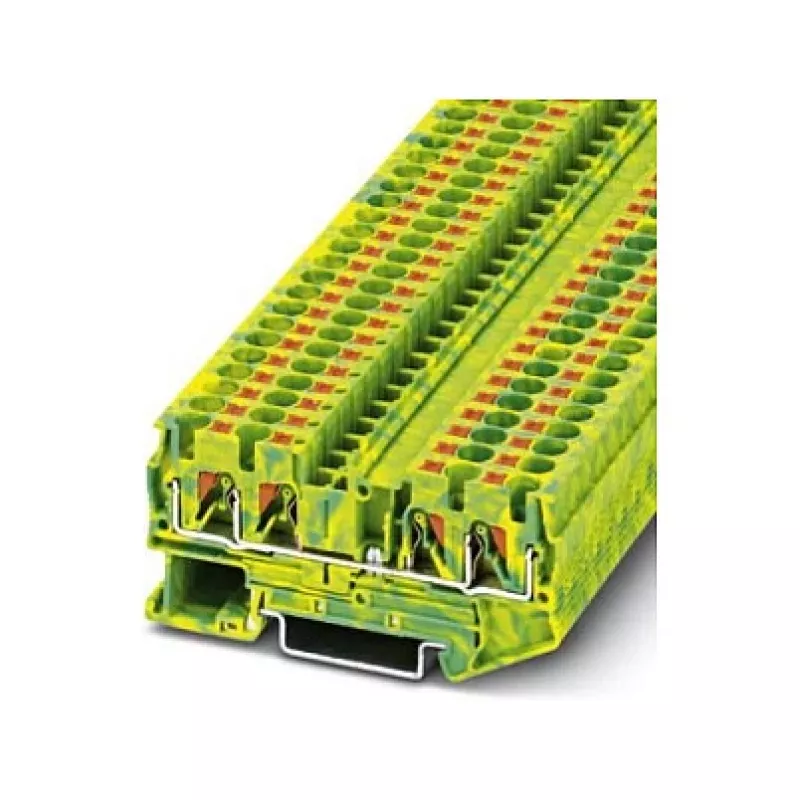

Phoenix 3211780 PT 4-TWIN-PE Zacisk ochronny przewodu ochronnego, Push-in, 4 mm², zielono-żółty

Phoenix 3211780 PT 4-TWIN-PE to zacisk przewodu ochronnego zaprojektowany do niezawodnych połączeń PE w przemysłowych szafach sterowniczych i systemach rozdzielczych. Technologia połączeń push-in umożliwia szybkie, beznarzędziowe okablowanie przewodów litych i linkowych do 4 mm², a zielono-żółta obudowa zapewnia jednoznaczną identyfikację jako zacisk uziemiający. Dzięki trzem punktom połączeniowym i kompaktowej konstrukcji jednopoziomowej, mieści wiele przewodów uziemiających na standardowej szynie DIN, zapewniając bezpieczną i wydajną instalację.

Zalety

Zaciski push-in skracają czas okablowania nawet o 50% w porównaniu z połączeniami śrubowymi, a bezobsługowy zacisk sprężynowy utrzymuje stały nacisk stykowy nawet przy wibracjach. Zacisk obsługuje szeroki zakres przekrojów przewodów od 0,2 mm² do 6 mm² (drut lity) i od 24 do 10 AWG, co czyni go uniwersalnym do różnych zastosowań uziemiających. Materiał izolacyjny PA spełnia normę palności UL 94 V0, a zakres temperatur pracy od -60 °C do 105 °C sprawdza się w trudnych warunkach. Funkcja PE jest zintegrowana bezpośrednio z szyną DIN, zapewniając automatyczny kontakt z ziemią bez dodatkowego okablowania.

Zastosowanie

• Uziemianie obwodów sterowania w budowie maszyn i produkcji szaf sterowniczych
• Połączenia ochronne w systemach automatyki i rozdzielniach energii
• Stosowanie z szynami DIN NS 35/7,5 i NS 35/15 w obudowach przemysłowych
• Zastosowania wymagające wysokiej odporności na wibracje i połączeń bezobsługowych
• Instalacje, w których potrzebne jest szybkie, beznarzędziowe okablowanie wielu przewodów PE

Kluczowe specyfikacje

• Technologia połączeń: Push-in
• Przekrój znamionowy: 4 mm²
• Liczba połączeń: 3
• Liczba pozycji: 1
• Typ montażu: szyna DIN (NS 35/7,5, NS 35/15)
• Materiał izolacyjny: PA (poliamid), palność UL 94 V0
• Długość odizolowania: 10 mm
• Przekrój przewodu litego: 0,2 - 6 mm²
• Przekrój przewodu linkowego: 0,2 - 4 mm²
• Przekrój przewodu AWG: 24 - 10
• Temperatura pracy: -60 °C do 105 °C
• Normy/atesty: IEC 60947-7-2, UL, CSA, EAC, VDE

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z zaślepkami końcowymi i przegrodami Phoenix, aby zapewnić odpowiednią izolację i separację. Stosować tulejki na przewodach linkowych, aby zapobiec rozwarstwianiu i zapewnić pewne połączenia push-in. Upewnić się, że szyna DIN jest prawidłowo uziemiona, aby utrzymać funkcję PE zacisku.
