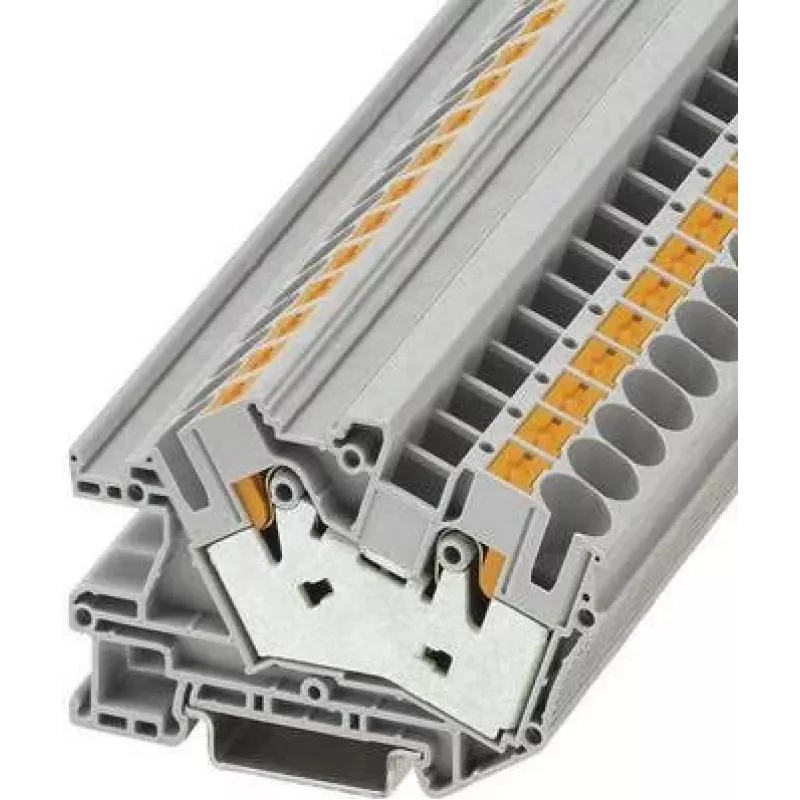

Phoenix 3214029 PTI 16/S Złączka instalacyjna, połączenie push-in, 16 mm², 500 V, 76 A, szary

W instalacjach elektrycznych niezawodne łączenie dużych przewodów bez użycia narzędzi może być wyzwaniem. Złączka instalacyjna Phoenix 3214029 PTI 16/S rozwiązuje ten problem dzięki technologii push-in, umożliwiając szybkie i bezpieczne podłączanie przewodów litych lub linkowych o przekroju do 16 mm². Jej kompaktowa jednobiegunowa konstrukcja pasuje do standardowych szyn DIN, co czyni ją idealną do rozdzielnic i szaf sterowniczych.

Dla kogo jest przeznaczona

Dla elektryków, producentów szaf sterowniczych i techników utrzymania ruchu, którzy potrzebują solidnego połączenia bez użycia narzędzi do rozdziału energii o napięciu do 500 V i prądzie do 76 A. Odpowiednia do zastosowań przemysłowych, komercyjnych i automatyki budynkowej.

Główne cechy

• Połączenie push-in do okablowania bez użycia narzędzi dla przewodów litych i linkowych z tulejkami
• Przekrój znamionowy 16 mm², obsługuje przewody od 0,5 do 25 mm² (lity)
• Napięcie znamionowe 500 V, prąd 76 A, napięcie udarowe 6 kV
• Montaż na szynie DIN NS 35/7,5 lub NS 35/15
• Szara obudowa z poliamidu, klasa palności UL 94 V0
• Zakres temperatury pracy od -60 °C do 105 °C

Specyfikacje

• Typ produktu: Złączka instalacyjna
• Technologia połączenia: Push-in
• Liczba pozycji: 1
• Liczba połączeń: 3
• Przekrój znamionowy: 16 mm²
• Przekrój przewodu litego: 0,5 - 25 mm²
• Przekrój przewodu linkowego: 0,5 - 16 mm²
• Długość odizolowania: 12 mm
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 76 A
• Znamionowe napięcie udarowe: 6 kV
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 3
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Kolor: Szary
• Materiał izolacyjny: Poliamid (PA)
• Klasa palności: UL 94 V0
• Temperatura pracy: -60 °C do 105 °C

Wskazówki

W przypadku przewodów linkowych bez tulejek użyj śrubokręta, aby otworzyć zacisk push-in. Upewnij się, że szyna DIN jest prawidłowo uziemiona. Zawsze sprawdzaj moment dokręcania i przekrój przewodu zgodnie z lokalnymi przepisami elektrycznymi.
