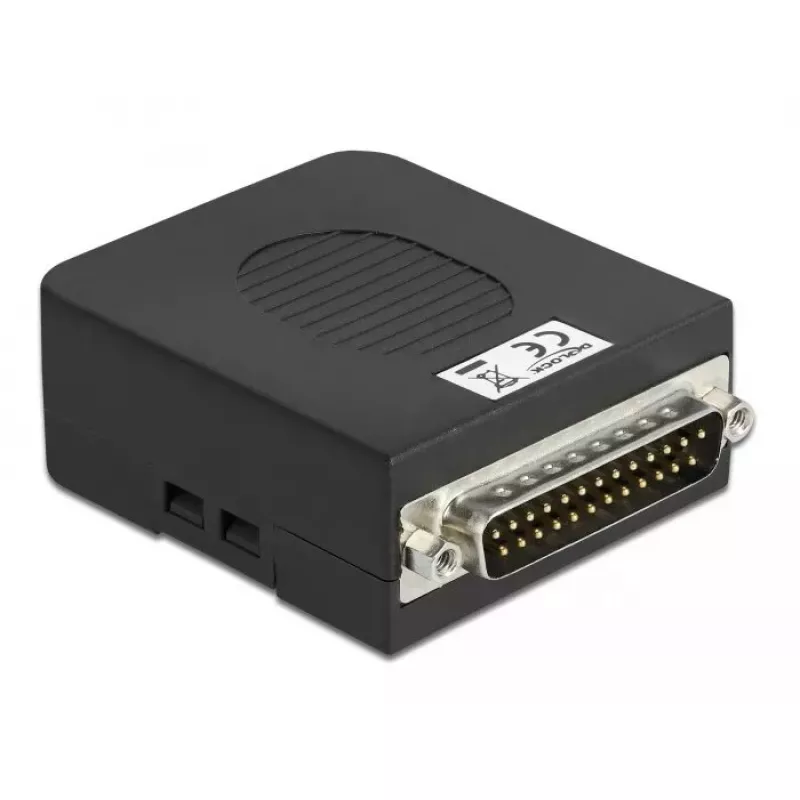

Złącze przewodowe równoległe DB25 DeLOCK 66266

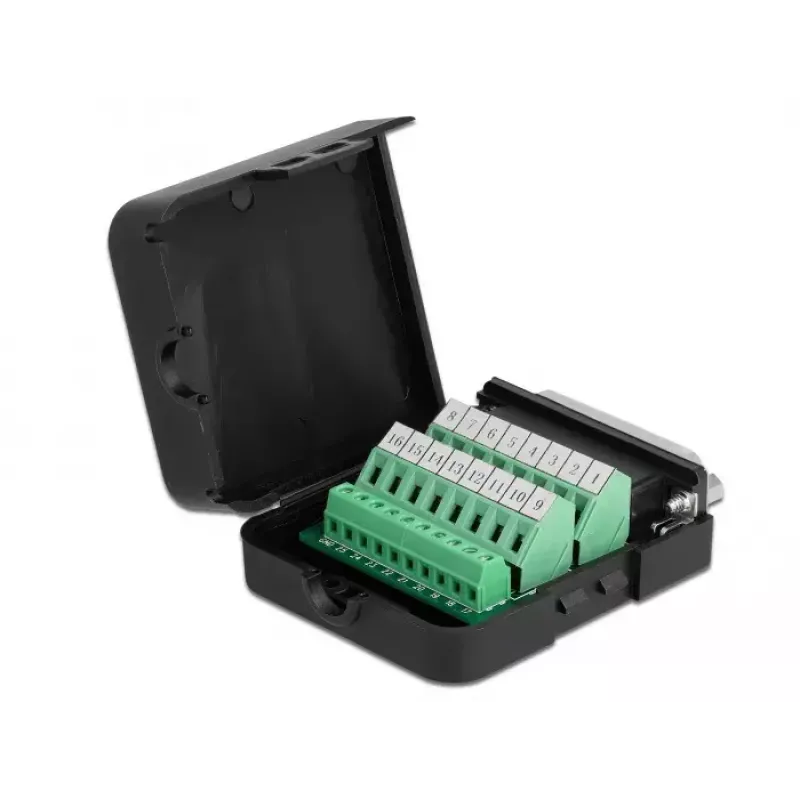

Złącze przewodowe DeLOCK 66266 to adapter listwy zaciskowej równoległej DB25 z 26 zaciskami śrubowymi, przeznaczony do podłączania gołych przewodów do interfejsu DB25. Obudowa z czarnego plastiku chroni płytkę drukowaną przed zabrudzeniem i uszkodzeniami mechanicznymi oraz oferuje zintegrowane odciążenie przewodu, które zabezpiecza kabel wewnątrz obudowy.

Zalety

Plastikowa obudowa zapewnia ochronę płytki drukowanej i zwiększa trwałość. Zintegrowane odciążenie przewodu zapobiega przesuwaniu się kabla i redukuje naprężenia na połączeniach. Kompaktowe wymiary (56,4 x 64,8 x 25 mm) oraz opakowanie typu pojedyncza torebka polietylenowa ułatwiają przechowywanie i montaż złącza.

Zastosowanie

• Podłączanie gołych przewodów do urządzeń DB25
• Okablowanie sterownicze i sygnałowe w przemyśle
• Projekty hobbystyczne, takie jak modelarstwo kolejowe

Kluczowe specyfikacje

• Model: DeLOCK 66266
• Typ złącza: Równoległe DB25
• Listwa zaciskowa: 26 zacisków śrubowych
• Kompatybilny przekrój przewodu: AWG 26–18
• Kolor: Czarny
• Wymiary (szer. x głęb. x wys.): 56,4 x 64,8 x 25 mm
• Opakowanie: 1 sztuka w torebce polietylenowej
• Marka: DELOCK
• MPN: 66266
• EAN: 4043619662661

Sposób użycia

Zdejmij izolację z końcówek przewodów na odpowiednią długość dla zacisków śrubowych. Włóż każdy goły przewód do odpowiedniego zacisku i dokręć śruby, aby zabezpieczyć połączenie. Poprowadź kabel przez obudowę i umieść go pod zintegrowanym odciążeniem przed zamknięciem lub zabezpieczeniem obudowy, aby zapobiec ruchowi i zmniejszyć naprężenia mechaniczne na stykach.

Zalecenia

Upewnij się, że przewody są odizolowane na właściwą długość, a zaciski śrubowe dokręcone pewnie, ale nie nadmiernie. Stosuj zintegrowane odciążenie dla wszystkich kabli, aby przedłużyć żywotność połączeń. Przed instalacją sprawdź kompatybilność z poziomami sygnałów i wymaganiami uziemienia urządzenia.
