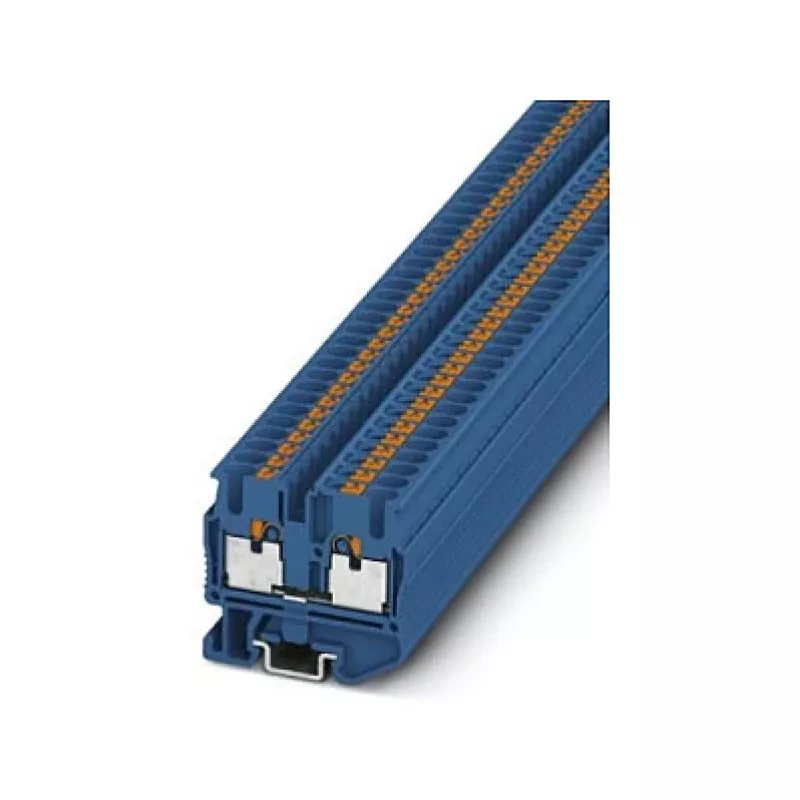

Phoenix 3248126 MPT 2,5 BU Mini listwa przelotowa, połączenie śrubowe, niebieska

W szafach sterowniczych i puszkach przyłączeniowych przestrzeń jest zawsze na wagę złota, a tradycyjne listwy zaciskowe często zajmują więcej miejsca, niż to konieczne. Phoenix 3248126 MPT 2,5 BU mini listwa przelotowa rozwiązuje ten problem, oferując kompaktowe, gęste upakowanie do łączenia dwóch przewodów w jednej pozycji. Połączenie śrubowe zapewnia pewne, odporne na wibracje połączenie, a niebieska obudowa zapewnia wyraźną identyfikację wizualną w złożonych instalacjach okablowania.

Dla kogo jest przeznaczona

Ta listwa zaciskowa jest idealna dla producentów szaf sterowniczych, producentów maszyn i instalatorów elektryków, którzy potrzebują niezawodnego zakończenia przewodów w ciasnych przestrzeniach. Sprawdza się w aplikacjach przemysłowych systemów sterowania, automatyki budynkowej oraz w każdym projekcie, gdzie przestrzeń na szynie DIN jest ograniczona, ale wydajność nie może być naruszona.

Główne cechy

• Miniaturowa konstrukcja oszczędza cenną przestrzeń na szynie bez utraty obciążalności prądowej.
• Połączenie śrubowe z gwintem M3 przyjmuje przewody lite do 4 mm² i linki do 2,5 mm².
• Znamionowo 500 V i 24 A, co czyni ją odpowiednią do szerokiego zakresu obwodów zasilania i sygnałowych.
• Korpus izolacyjny z poliamidu (PA) z klasą palności UL 94 V0 zapewnia bezpieczeństwo.
• Szeroki zakres temperatur pracy od -60 °C do 105 °C do trudnych warunków.
• Wspiera montaż bezpośredni lub na szynie DIN z adapterem dla elastycznej integracji.

Specyfikacje

• Typ produktu: Mini listwa przelotowa
• Metoda połączenia: Połączenie śrubowe
• Liczba połączeń: 2
• Liczba pozycji: 1
• Napięcie znamionowe: 500 V
• Prąd znamionowy: 24 A (dla przewodu 2,5 mm²)
• Maks. przekrój przewodu litego: 4 mm²
• Maks. przekrój przewodu linki: 2,5 mm²
• Zakres AWG: 26 - 12
• Długość odizolowania: 8 mm
• Gwint śruby: M3
• Moment dokręcania: 0,5 - 0,6 Nm
• Typ montażu: Montaż bezpośredni / szyna DIN (z adapterem)
• Kolor: Niebieski
• Materiał izolacyjny: Poliamid (PA)
• Klasa palności: UL 94 V0
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Znamionowe napięcie udarowe: 6 kV

Wskazówki

Podczas instalacji upewnij się, że przewód jest odizolowany na dokładnie 8 mm, aby uzyskać optymalny kontakt i zapobiec łamaniu się żył. Użyj śrubokrętu dynamometrycznego ustawionego na 0,5–0,6 Nm, aby uniknąć uszkodzenia listwy lub spowodowania luźnych połączeń. Do montażu na szynie DIN użyj odpowiedniego adaptera Phoenix, aby zachować właściwe wyrównanie i odstępy.
