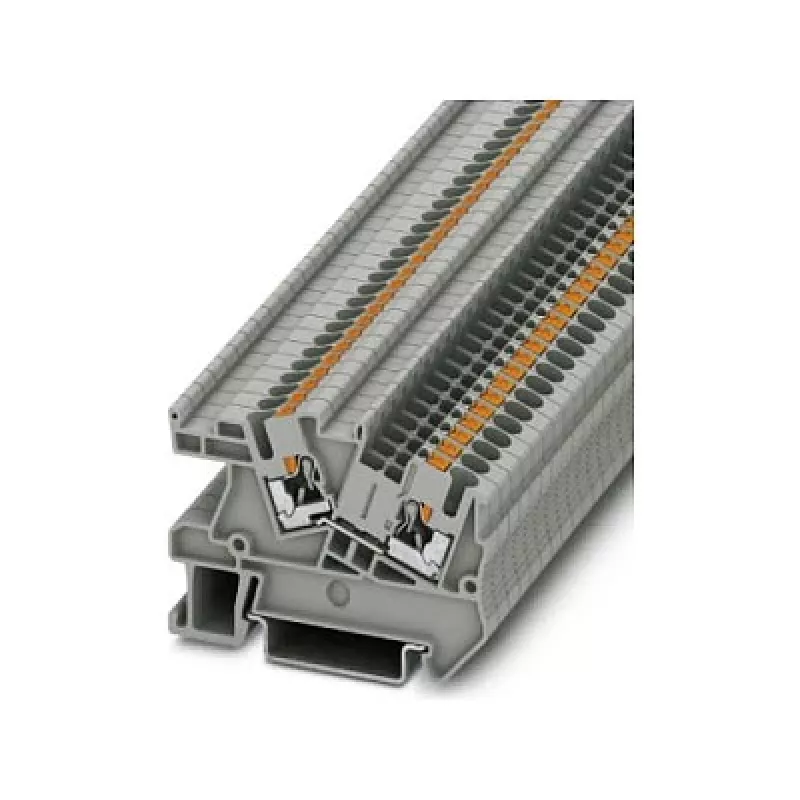

Phoenix Contact PTI 2.5 Push-In Złączka instalacyjna, 2-poziomowa, 2,5 mm², 500 V, 24 A, szyna DIN, szara

Gdy przestrzeń w szafie sterowniczej jest na wagę złota, dwupoziomowy listwa zaciskowa PTI 2.5 firmy Phoenix Contact oferuje przekonujące rozwiązanie. W przeciwieństwie do konwencjonalnych listew jednopoziomowych, które zajmują cenną szerokość szyny, ta jednostka łączy dwa niezależne poziomy przyłączeniowe w smukłej obudowie o szerokości 5,2 mm. Efektem jest podwojona gęstość okablowania bez utraty przejrzystości i bezpieczeństwa – to istotna zaleta w nowoczesnych szafach sterowniczych, automatyce budynkowej i budowie maszyn. Technologia połączeń push-in eliminuje potrzebę stosowania specjalnych narzędzi, umożliwiając bezpośrednie wsuwanie przewodów litych lub linkowych z tulejkami, z wyraźnym kliknięciem, co skraca czas instalacji nawet o 50% w porównaniu z zaciskami śrubowymi.

Najważniejsze cechy

• Połączenie push-in: wystarczy wsunąć przewód lity lub linkowy z tulejką, bez użycia narzędzi.
• Konstrukcja dwupoziomowa: dwa oddzielne poziomy potencjałów w jednej wąskiej obudowie, oszczędzając miejsce na szynie.
• Szeroki zakres przekrojów: od 0,14 mm² do 4 mm² dla przewodów litych oraz od 0,14 mm² do 2,5 mm² dla przewodów linkowych.
• Wysokie parametry elektryczne: prąd 24 A, napięcie 500 V, wytrzymałość na przepięcia 6 kV.
• Solidne materiały: obudowa z poliamidu o klasie palności UL 94 V0, praca w zakresie temperatur od -60 °C do +105 °C.
• Montaż na szynie DIN: pasuje do standardowych szyn NS 35/7,5 i NS 35/15, co ułatwia szybką instalację.

W codziennym użytkowaniu

W zatłoczonej szafie sterowniczej każdy milimetr ma znaczenie. Smukły profil listwy PTI 2.5 o szerokości 5,2 mm pozwala na większą liczbę przyłączy na metr, a jasnoszara obudowa i duże powierzchnie oznaczeń utrzymują porządek w okablowaniu. Elektrycy doceniają słyszalne kliknięcie przy pełnym wsunięciu przewodu, które natychmiast potwierdza pewne połączenie. Dwupoziomowa konstrukcja upraszcza podłączanie czujników i siłowników, zmniejszając liczbę potrzebnych listew zaciskowych i usprawniając konserwację. Dzięki wysokim parametrom prądowym i napięciowym listwa niezawodnie obsługuje szeroki zakres obciążeń przemysłowych.

Pełna specyfikacja

• Metoda połączenia: Push-in
• Przekrój znamionowy: 2,5 mm²
• Liczba poziomów: 2
• Liczba potencjałów: 1 (L)
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Znamionowe napięcie udarowe: 6 kV
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: UL 94 V0
• Kolor: szary
• Min. przekrój przewodu litego: 0,14 mm²
• Maks. przekrój przewodu litego: 4 mm²
• Min. przekrój przewodu linkowego: 0,14 mm²
• Maks. przekrój przewodu linkowego: 2,5 mm²
• Długość odizolowania: 8 mm - 10 mm
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III

Uwagi końcowe

Listwa zaciskowa Phoenix Contact PTI 2.5 to oszczędzająca miejsce, wysokowydajna listwa zaciskowa, która łączy wygodę połączeń push-in z solidnymi parametrami elektrycznymi, co czyni ją doskonałym wyborem do wymagających zastosowań przemysłowych.
