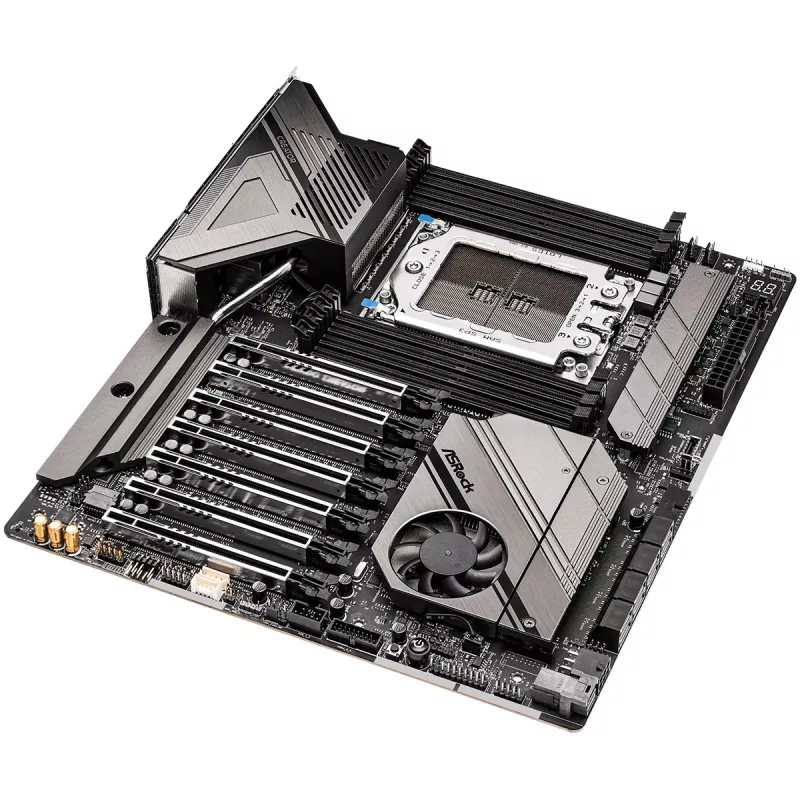

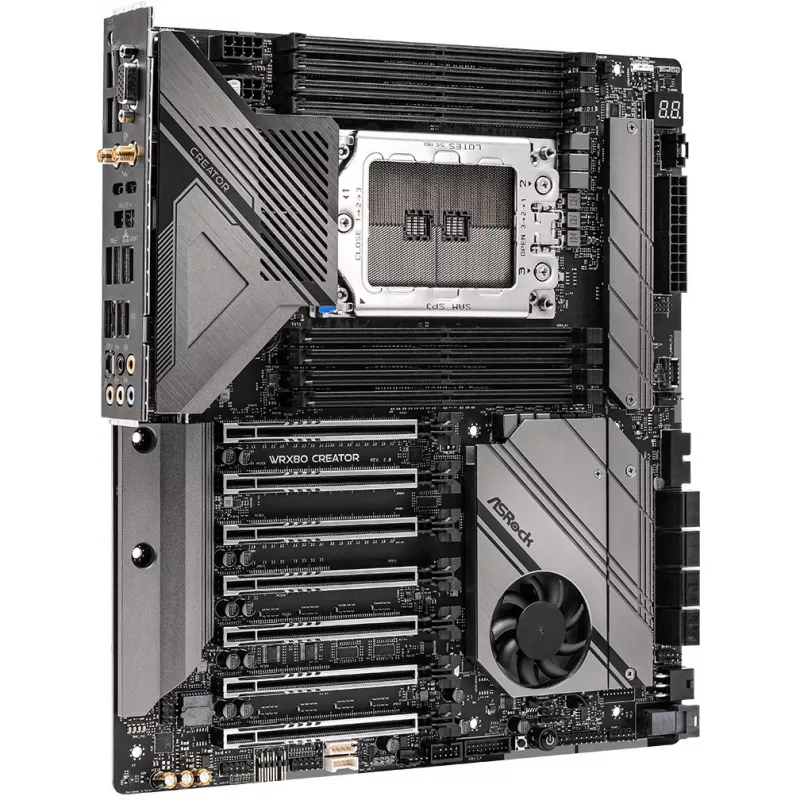

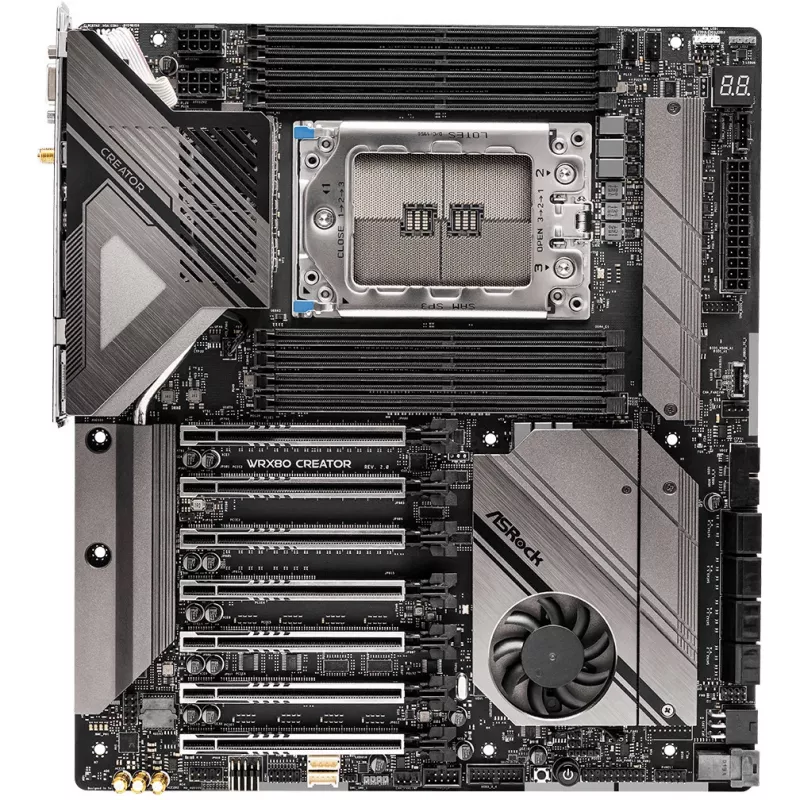

Płyta główna ASRock WRX80 CREATOR R2.0 — AMD WRX80, Socket sWRX8, E-ATX, 8× DIMM DDR4, maks. 2 TB, Wi‑Fi 6E, LAN 10 Gb, audio 7.1

Płyta główna ASRock WRX80 CREATOR R2.0 to konstrukcja w formacie Extended ATX, oparta na chipsecie AMD WRX80 dla procesorów Socket sWRX8. Obsługuje procesory AMD Ryzen™ Threadripper™ PRO serii 3000WX/5000WX oraz standardowe CPU Ryzen 3/5, do 2,05 TB pamięci DDR4 w 8 gniazdach DIMM, wiele opcji pamięci masowej M.2 i SATA III z obsługą RAID, dwa kontrolery 10GbE LAN oraz Wi‑Fi 6E dla szybkiej łączności. Płyta integruje zaawansowane zasilanie, 14-warstwową płytkę serwerową o niskich stratach z miedzią 2 oz, kompozytowe chłodzenie VRM z dwoma wentylatorami i rurką cieplną oraz porty Thunderbolt 4 / USB4 Type‑C dla we/wy o dużej przepustowości.

Zalety

Płyta główna wykorzystuje technologię Dr.MOS z SPS (Smart Power Stage) oraz 8-fazową konstrukcję zasilania 105 A, zapewniając precyzyjne monitorowanie prądu i temperatury dla stabilnego zasilania napięcia Vcore CPU i lepszej zdolności podkręcania. 14-warstwowa, serwerowa płytka PCB o niskich stratach z wewnętrznymi warstwami miedzi 2 oz oraz technologią montażu powierzchniowego PCIe Gen4 zwiększa integralność sygnału i wydajność termiczną dla pamięci i urządzeń PCIe. Kompozytowe radiatory VRM z podkładkami termicznymi MOSFET 7 W/mK oraz dwoma wentylatorami poprawiają odprowadzanie ciepła. Wbudowane funkcje obejmują dwie karty sieciowe Marvell/Aquantia 10GbE LAN, Thunderbolt 4/USB4 Type‑C, przetwarzanie dźwięku Nahimic oraz elastyczną, zintegrowaną osłonę we/wy ułatwiającą montaż.

Zastosowanie

• Stacje robocze do profesjonalnego projektowania, symulacji i renderowania
• Serwery lub węzły obliczeniowe wymagające IPMI i BMC (AST2500)
• Wysokowydajne aplikacje pamięci masowej i sieciowe wykorzystujące 10GbE i NVMe
• Systemy wymagające rozbudowanej ekspansji PCIe Gen4 (wiele GPU lub kart dodatkowych)

Kluczowe specyfikacje

• Chipset: AMD WRX80
• Gniazdo procesora: Socket sWRX8 (obsługuje Ryzen™ Threadripper™ PRO 3000WX/5000WX)
• Format: Extended ATX
• Konstrukcja zasilania: 8 faz, 105 A SPS (Dr.MOS)
• PCB: 14-warstwowa płyta serwerowa o niskich stratach z miedzią 2 oz
• Pamięć: DDR4-SDRAM, 8 gniazd DIMM, do 2048 GB, obsługa DDR4 4533+ (OC)
• PCIe: 7 gniazd PCIe Gen4 x16
• Pamięć masowa: 8 x SATA3, gniazda Hyper M.2 (PCIe Gen4 x4), 1 x U.2 (PCIe Gen3 x4)

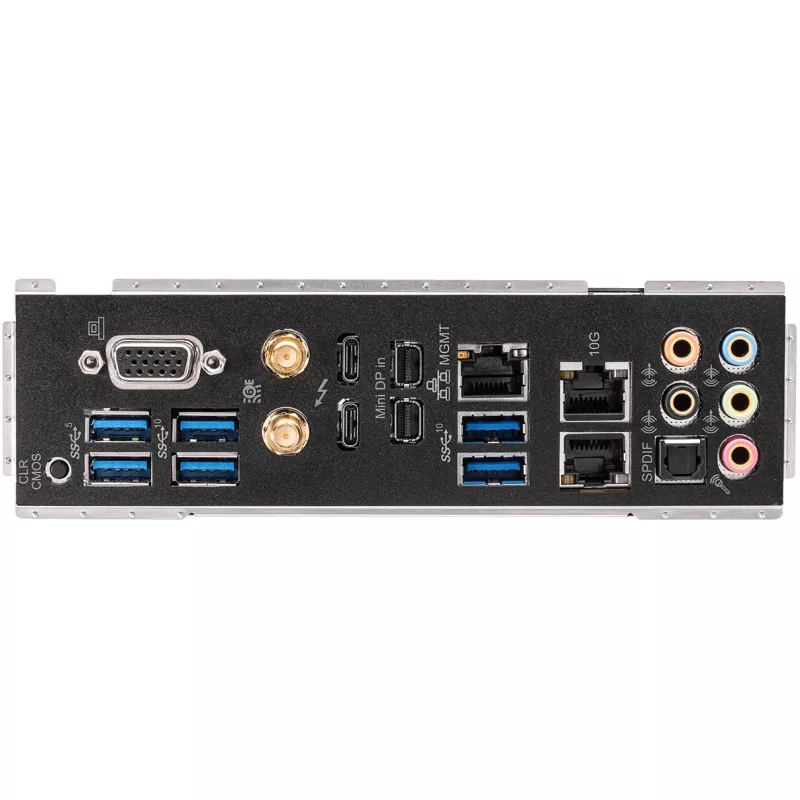

• USB / Thunderbolt: 2 x Thunderbolt™ 4 Type‑C, 5 x USB 3.2 Gen2, 6 x USB 3.2 Gen1
• LAN / Bezprzewodowa: Dwa Marvell (Aquantia) 10GbE, 1 dedykowane IPMI LAN, Intel 802.11ax (Wi‑Fi 6E) + Bluetooth 5.3
• Dźwięk: 7.1-kanałowy HD Audio (Realtek ALC4050H + ALC1220) z Nahimic
• BMC: Aspeed AST2500
• BIOS: UEFI AMI 256 Mb

Sposób użycia

Zainstaluj płytę główną w kompatybilnej obudowie Extended ATX, wyrównaj i zamocuj elastyczną zintegrowaną osłonę we/wy, a następnie zamontuj obsługiwany procesor Socket sWRX8 z odpowiednim chłodzeniem przymocowanym do obszaru kompozytowego radiatora VRM. Zainstaluj moduły pamięci DDR4 w dopasowanych parach DIMM zgodnie z instrukcją płyty głównej, aby uzyskać wymaganą konfigurację kanałów i maksymalną pojemność. Podłącz napędy NVMe M.2 lub urządzenia SATA i w razie potrzeby skonfiguruj RAID w UEFI. Podłącz złącza zasilania z zasilacza o odpowiedniej mocy i wymaganych wtykach CPU 8-/24-pin, a następnie podłącz urządzenia peryferyjne, takie jak GPU, do gniazd PCIe Gen4 x16 oraz urządzenia zewnętrzne do portów Thunderbolt 4 / USB Type‑C. Do zdalnego zarządzania podłącz dedykowane złącze IPMI LAN i skonfiguruj ustawienia AST2500 BMC.

Zalecenia

Aby zapewnić niezawodną, wysokowydajną pracę, stosuj wysokiej jakości moduły DDR4 ECC lub non-ECC sprawdzone pod kątem platform WRX80, zasilacz wielościeżkowy o mocy wystarczającej do obsługi CPU i wielu kart PCIe oraz zapewnij odpowiedni przepływ powietrza w obudowie, wspomagający kompozytowy radiator VRM. Utrzymuj BIOS i oprogramowanie BMC w aktualnych wersjach, aby zwiększyć stabilność i kompatybilność.
