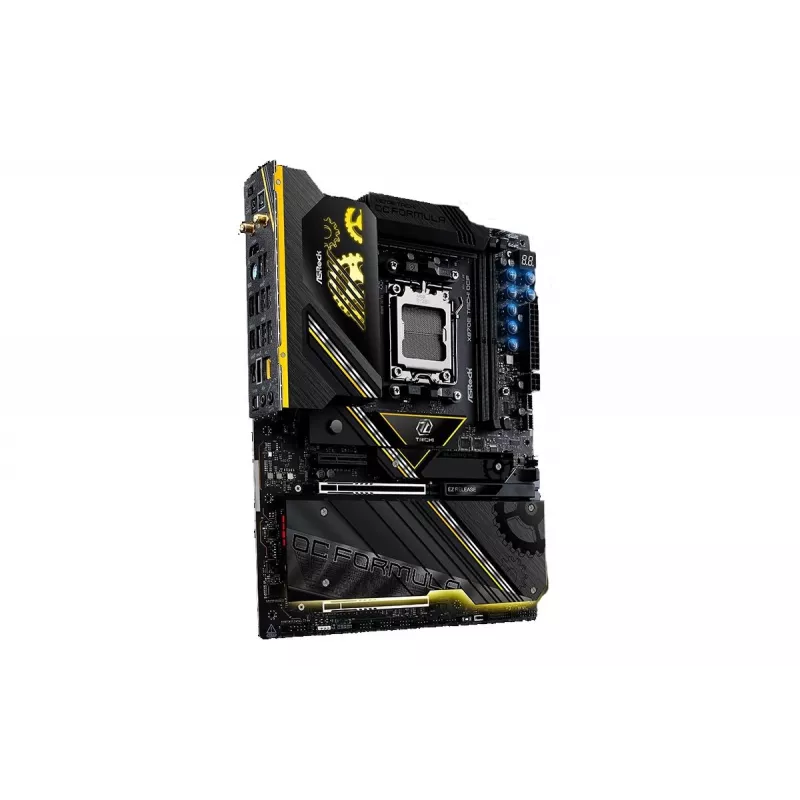

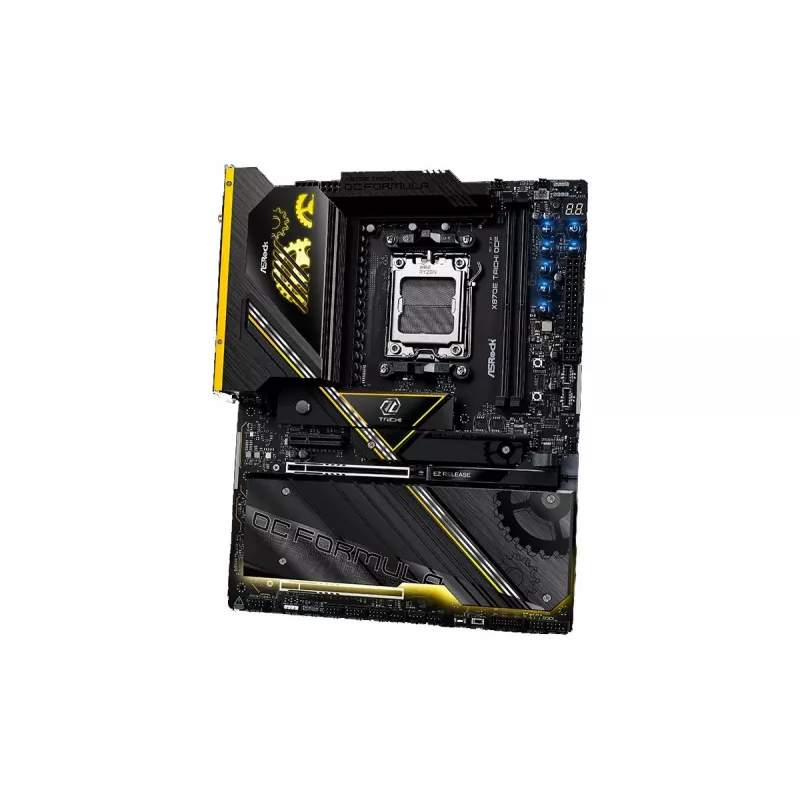

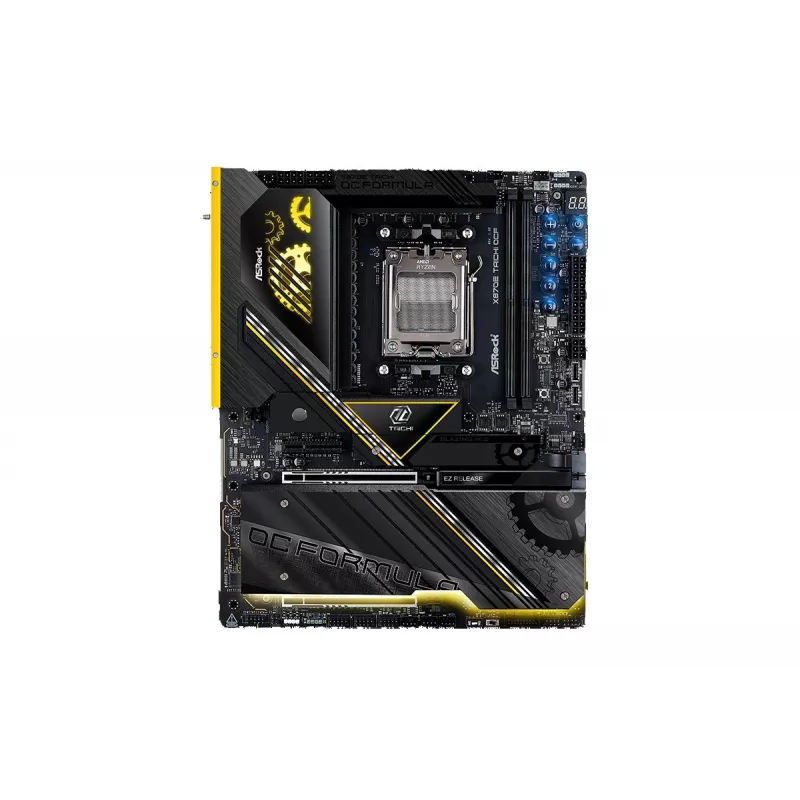

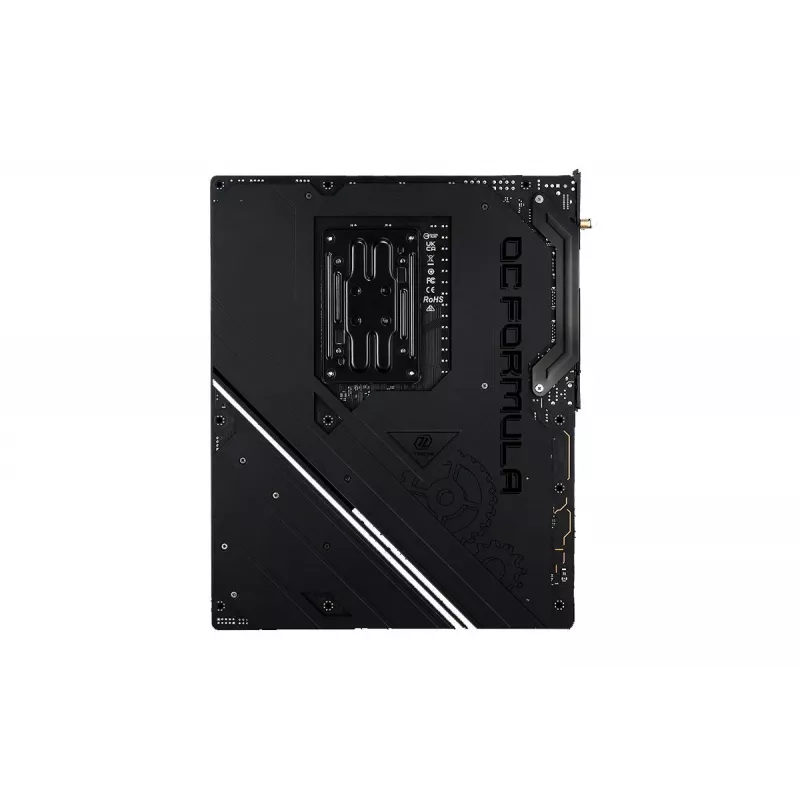

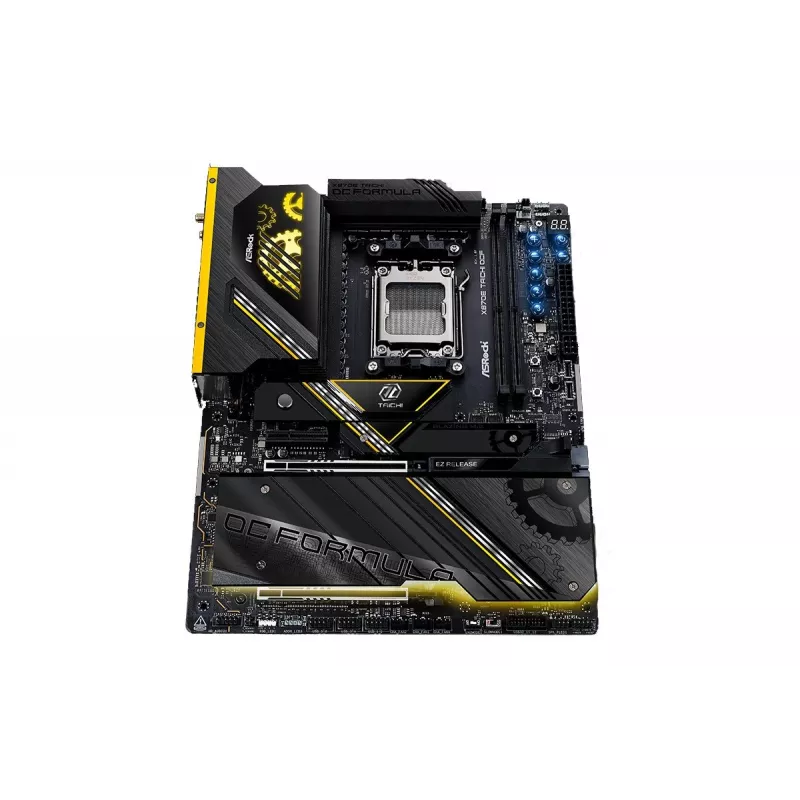

Płyta główna ASRock X870E Taichi OCF AM5 ATX DDR5, AMD X870E, 2x gniazda DDR5, Wi‑Fi 7, USB4, PCIe 5.0

ASRock X870E Taichi OCF to płyta główna ATX AM5 zbudowana z myślą o procesorach AMD Ryzen serii 7000 i oparta na chipsecie AMD X870E. Obsługuje pamięć DDR5 w dwóch gniazdach DIMM (dwukanałowa, ECC i non-ECC) do 128 GB, oferuje dwa gniazda rozszerzeń PCIe 5.0 x16, wiele opcji pamięci masowej M.2 i SATA III z obsługą RAID 10, zintegrowany dźwięk Realtek ALC4082 dla wyjścia 5.1 oraz kontroler Ethernet Realtek RTL8126. Funkcje sieciowe obejmują Wi‑Fi 7 (802.11be) z konfiguracją anteny 2x2 oraz Bluetooth 5.4. Panel tylny I/O zapewnia HDMI, USB4 Gen3x2, USB 3.2 Gen 2x2, kilka portów USB typu A oraz port LAN RJ-45. Płyta wykorzystuje BIOS UEFI AMI i zawiera przycisk Clear CMOS, liczne złącza wentylatorów i RGB oraz dołączoną antenę Wi‑Fi.

Zalety

Płyta główna łączy nowoczesne standardy łączności — PCIe 5.0, USB4 Gen3x2 i Wi‑Fi 7 — z wysokowydajnym chipsetem zaprojektowanym dla platform AM5, umożliwiając rozbudowę o dużej przepustowości i szybkie konfiguracje pamięci masowej. Dwa gniazda DDR5 obsługują do 128 GB w trybie dwukanałowym z kompatybilnością ECC i non-ECC. Wbudowane funkcje, takie jak BIOS UEFI AMI z przyciskiem Clear CMOS, wiele złączy wentylatorów i RGB oraz zintegrowany dźwięk i LAN Realtek, zapewniają gotowe do złożenia rozwiązanie dla wydajnych systemów stacjonarnych.

Zastosowanie

• Wydajne komputery stacjonarne z procesorami AMD Ryzen serii 7000
• Systemy do tworzenia treści i multimediów wymagające dźwięku 5.1 i szybkiej pamięci masowej
• Systemy wymagające grafiki PCIe 5.0 lub wielu kart rozszerzeń
• Konfiguracje domowe lub małe biurowe potrzebujące łączności Wi‑Fi 7 i Ethernet

Kluczowe specyfikacje

• Format: ATX; chipset płyty głównej: AMD X870E
• Obsługa procesora: AMD Ryzen seria 7000 (gniazdo AM5)
• Pamięć: 2× DIMM DDR5, dwukanałowa, ECC i Non-ECC, do 128 GB, bez buforowania
• Rozszerzenia: 2× PCIe x16 (PCIe Gen5), 1× PCIe x4 (PCIe Gen4)
• Interfejsy pamięci masowej: M.2 i SATA III z obsługą RAID 10

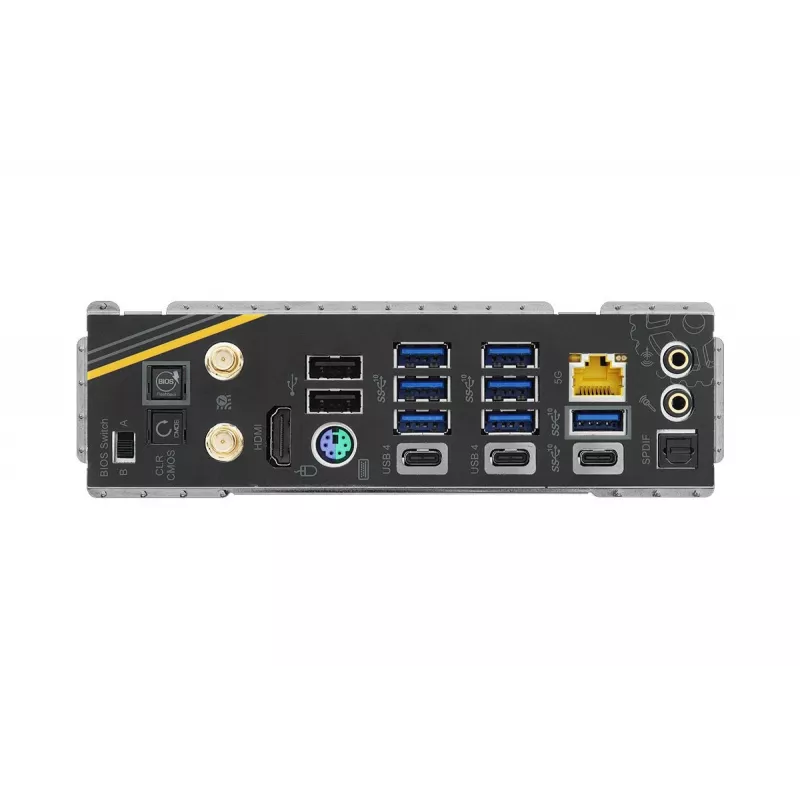

• Panel tylny I/O: HDMI (1), USB4 Gen3x2 (2), złącza USB 3.2 Gen2 typu A i Gen2x2, wiele portów USB typu A, porty USB 2.0, wyjście S/PDIF, LAN RJ-45
• Sieć: Wi‑Fi 7 (802.11be) 2x2, Bluetooth 5.4, kontroler Ethernet Realtek RTL8126
• Dźwięk: Realtek ALC4082, wyjście 5.1-kanałowe
• Złącza wewnętrzne: ATX 24-pin, 8-pin EPS, złącze zasilania 12V, złącza wentylatorów CPU i obudowy, złącza SATA III, wewnętrzne złącza USB 3.2 i USB 2.0, złącze LED RGB
• BIOS: UEFI AMI z przyciskiem Clear CMOS
• Wymiary (szer. × gł.): 305 × 267 mm

Sposób użycia

Zainstaluj płytę ASRock X870E Taichi OCF w kompatybilnej obudowie ATX dopasowanej do gniazda AM5. Zamontuj obsługiwany procesor AMD Ryzen serii 7000 i sparuj z modułami DDR5 DIMM w dwóch gniazdach pamięci zgodnie z instrukcją płyty głównej, aby włączyć tryb dwukanałowy. Podłącz zasilanie za pomocą złączy ATX 24-pin i EPS 8-pin, podłącz wentylatory CPU i obudowy do odpowiednich złączy, a urządzenia pamięci masowej zainstaluj w portach M.2 lub SATA III. Wykorzystaj porty panelu tylnego do podłączenia wyświetlacza, urządzeń USB i połączeń sieciowych; zainstaluj dołączoną antenę dla Wi‑Fi i Bluetooth. Uzyskaj dostęp do BIOS UEFI AMI podczas uruchamiania, aby skonfigurować ustawienia firmware, macierz RAID i wydajność.

Zalecenia

Dla stabilnej pracy i optymalnej wydajności używaj wysokiej jakości modułów pamięci DDR5 kompatybilnych z platformami AM5, zapewnij odpowiednie chłodzenie dla kart PCIe 5.0 i aktualizuj BIOS do najnowszej wersji UEFI. Podczas konfigurowania RAID 10 postępuj zgodnie z instrukcją płyty głównej dotyczącą właściwej kolejności dysków i procedur tworzenia kopii zapasowych przed utworzeniem macierzy.
