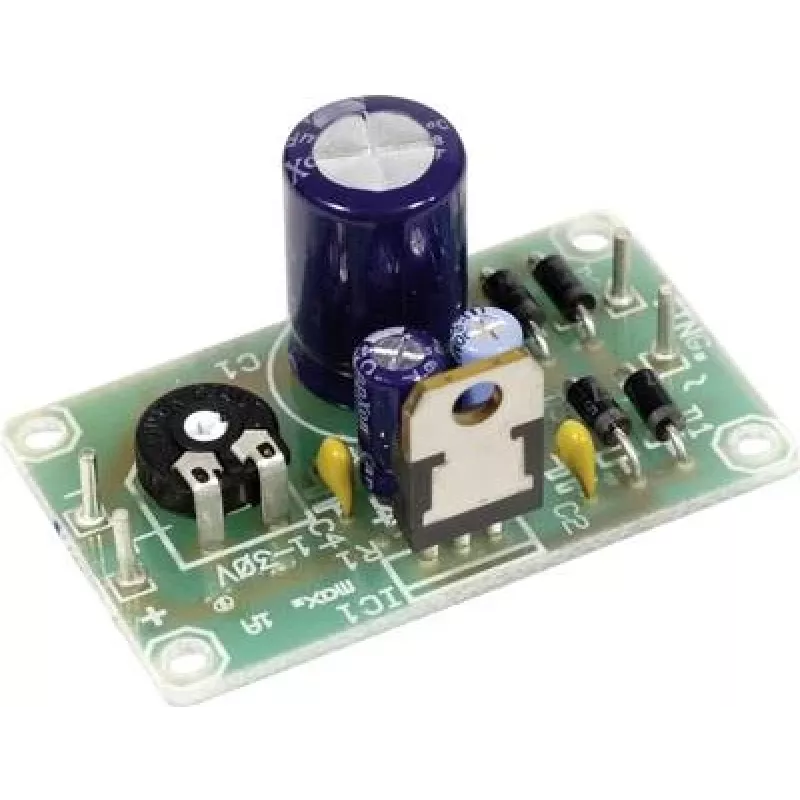

Płytka stabilizatora napięcia H-TRONIC 130312 dla LM317-T napięcie wyjściowe 1,2–32 V DC (moduł zmontowany z regulatorem)

Zmontowana płytka stabilizatora napięcia H-TRONIC 130312 jest oparta na regulowanym regulatorze LM317-T i zapewnia kompaktowe, gotowe do użycia rozwiązanie do generowania stabilnego napięcia stałego w zakresie od 1,2 do 32 V. Moduł zawiera zamontowany regulator oraz wszystkie niezbędne elementy pasywne na niewielkiej płytce drukowanej, dzięki czemu nadaje się do zasilaczy laboratoryjnych, prototypów, napraw i aplikacji wbudowanych, gdzie wymagane jest kompaktowe regulowane źródło napięcia.

Zalety

Zmontowana płytka oszczędza czas w porównaniu z budowaniem układu regulatora z oddzielnych części i zapewnia prawidłowy montaż oraz odstępy dla LM317-T w formacie TO-220. Oferuje szeroki zakres napięcia wyjściowego od 1,2 do 32 V i obsługuje prądy do 1 A, umożliwiając zastosowanie w różnorodnych układach małej mocy. Kompaktowa płytka drukowana (ok. 31 mm × 50 mm) oraz dołączone szczegółowe instrukcje montażu i użytkowania ułatwiają instalację i integrację w projektach.

Zastosowanie

• Zasilacze laboratoryjne do użytku hobbystycznego i laboratoryjnego
• Prototypowanie i rozwój elektroniki
• Naprawa i wymiana uszkodzonych regulowanych modułów zasilających
• Urządzenia wbudowane wymagające małego regulowanego źródła napięcia stałego

Kluczowe dane techniczne

• Zakres napięcia wyjściowego: 1,2–32 V DC
• Maksymalny prąd wyjściowy: 1 A
• Maksymalne dopuszczalne napięcie wejściowe: 25 V AC (lub odpowiednie DC)
• Typ regulatora: regulowany regulator liniowy (LM317-T) zamontowany w formacie TO-220
• Wymiary płytki drukowanej: ok. 31 mm (szerokość) × 50 mm (długość)
• Zawiera zamontowany regulator i wymagane elementy pasywne
• Dostarczany jako zmontowany moduł z dokumentacją

Sposób użycia

Podłącz zaciski wejściowe do odpowiednio dobranego niestabilizowanego źródła DC lub AC w określonym zakresie napięcia wejściowego, przestrzegając biegunowości przy połączeniach DC. Wyreguluj napięcie wyjściowe za pomocą wbudowanego potencjometru lub punktów regulacyjnych, aż do uzyskania żądanego napięcia, a przed podłączeniem wrażliwych obciążeń zweryfikuj napięcie i limity prądowe za pomocą multimetru. Jeśli aplikacja zbliża się do maksymalnego prądu lub spodziewana jest długotrwała praca przy podwyższonym rozpraszaniu mocy, zamocuj regulator TO-220 do radiatora.

Zalecenia

Aby zapewnić niezawodne działanie, utrzymuj napięcie wejściowe przynajmniej o kilka woltów wyższe niż wymagane napięcie wyjściowe, aby zachować margines regulacji, oraz zapewnij odpowiednie chłodzenie przy poborze prądu bliskim 1 A. Stosuj krótkie przewody o niskiej rezystancji i odpowiednie zabezpieczenia (bezpieczniki lub ograniczenie prądowe) dla podłączonych obwodów. Szczegółowe informacje dotyczące montażu i bezpieczeństwa znajdują się w dołączonej dokumentacji.
