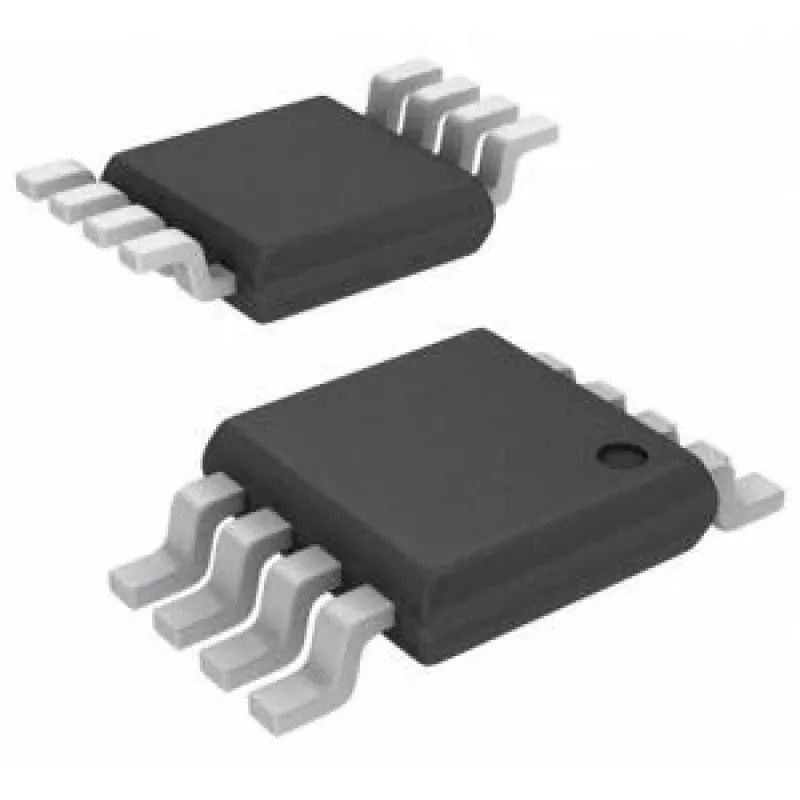

Podwójny wzmacniacz operacyjny Texas Instruments OPA2340EA/2K5 – Precyzyjny podwójny wzmacniacz operacyjny z wejściem JFET (MPN OPA2340EA/2K5)

Podwójny wzmacniacz operacyjny Texas Instruments OPA2340EA/2K5 to precyzyjny wzmacniacz operacyjny z wejściem JFET w obudowie dwukanałowej. Rodzina OPA2340 została zaprojektowana pod kątem niskiego prądu polaryzacji wejścia i niskiego napięcia niezrównoważenia, zapewniając jednocześnie odpowiednią szerokość pasma do różnorodnych zadań kondycjonowania sygnałów. Nadaje się do współpracy ze źródłami o wysokiej impedancji oraz do wzmacniania o niskim poziomie szumów w układach pomiarowych, audio i elektronice przemysłowej.

Zalety

Układ łączy charakterystykę wejścia JFET z integracją dwukanałową, oferując niski prąd polaryzacji wejścia i niskie napięcie niezrównoważenia, które zmniejszają błędy pomiaru przy podłączeniu do czujników o wysokiej impedancji. Niski poziom szumów i stabilne zachowanie wzmocnienia w użytecznym zakresie częstotliwości sprawiają, że nadaje się do precyzyjnego wzmacniania i aktywnych stopni filtrujących. Konfiguracja podwójna oszczędza miejsce na płytce i upraszcza symetryczne projekty obwodów.

Zastosowanie

• Kondycjonowanie sygnałów i układy wejściowe czujników
• Bufory źródeł o wysokiej impedancji
• Wzmacnianie precyzyjne w układach pomiarowych
• Aktywne filtry audio i przedwzmacniacze
• Układy sterowania i pomiarowe w przemyśle

Kluczowe parametry

• Konfiguracja podwójnego wzmacniacza operacyjnego (dwa wzmacniacze w jednej obudowie)
• Stopień wejściowy JFET zapewniający niski prąd polaryzacji wejścia
• Niskie napięcie niezrównoważenia wejściowego do pomiarów precyzyjnych
• Niski poziom szumów odpowiedni do wrażliwych torów sygnału analogowego
• Szerokie pasmo odpowiednie do powszechnych zastosowań kondycjonowania sygnałów i filtrów
• Standardowe opcje obudów DIP/SMD do montażu na PCB

Jak używać

Zintegruj podwójny wzmacniacz operacyjny z układem zgodnie ze standardowymi praktykami projektowania analogowego: zapewnij odpowiednie napięcia zasilania zgodnie z zaleceniami producenta, odsprzęgnij wyprowadzenia zasilania kondensatorami blokującymi umieszczonymi blisko układu i zaprojektuj sieci sprzężenia zwrotnego dla wymaganego wzmocnienia i pasma. W interfejsach czujników użyj wzmacniacza z wejściem JFET jako bufora lub w stopniach wzmocnienia o niskim poziomie szumów, upewniając się, że źródła wejściowe są chronione przed dużymi przepięciami. Dopasuj wartości rezystorów i topologię sprzężenia zwrotnego, aby utrzymać stabilność i wydajność przy zmianach temperatury i zasilania.

Zalecenia

Stosuj krótkie ścieżki PCB o niskiej impedancji dla ścieżek wejściowych i sprzężenia zwrotnego, umieszczaj kondensatory odsprzęgające blisko wyprowadzeń zasilania i postępuj zgodnie z zalecanymi wytycznymi dotyczącymi rozmieszczenia dla precyzyjnych układów analogowych, aby zminimalizować szumy i napięcie niezrównoważenia. Przy współpracy z czujnikami o bardzo wysokiej impedancji rozważ techniki ochrony wejścia i ekranowania, aby zachować dokładność pomiaru.
