Power adapter MEAN WELL DPAN02E-05 2 W 5 V 0.2 A RoHS

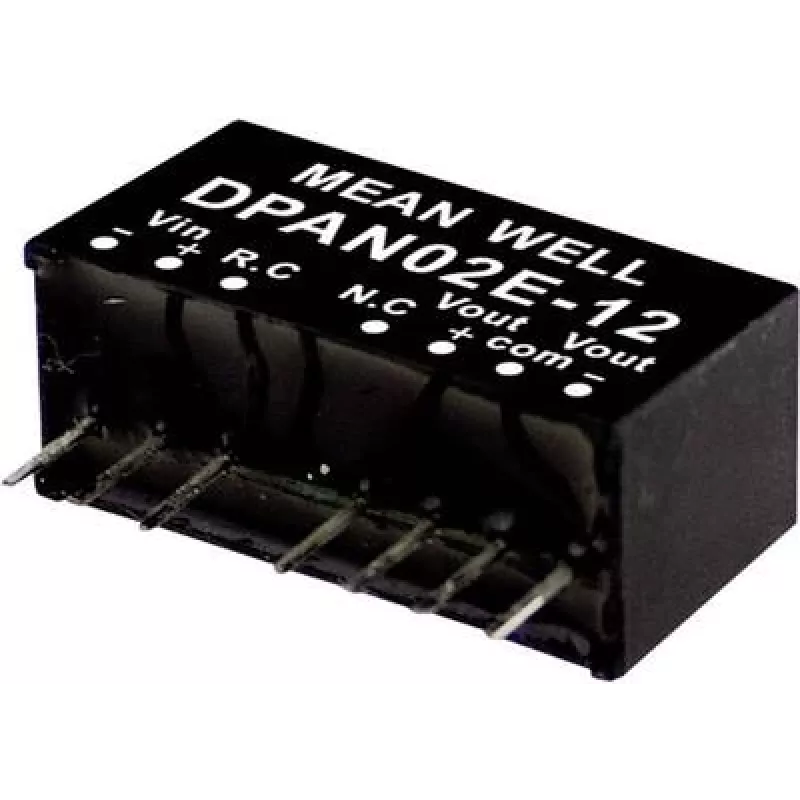

MEAN WELL DPAN02E-05 to kompaktowa przetwornica DC-DC do montażu na płytce drukowanej, przeznaczona do aplikacji wymagających niewielkiego, niskoprądowego zasilania dwubiegunowego. Dopuszczalny zakres napięcia wejściowego wynosi 4,5–9 V DC, a na wyjściu dostępne są napięcia ±5 V o obciążalności 0,2 A na każde wyjście. Moduł w jednorzędowej obudowie SIP do montażu przewlekanego dostarcza do 2 W mocy wyjściowej i spełnia normę środowiskową RoHS.

Zalety

Ta przetwornica DC-DC charakteryzuje się zwartą budową odpowiednią do montażu na płytce drukowanej, dwoma izolowanymi wyjściami ±5 V do symetrycznego zasilania oraz niezawodną regulacją przy niskich poziomach mocy. Jej jednorzędowa obudowa SIP ułatwia montaż na standardowych płytkach obwodów drukowanych, a zgodność z RoHS oznacza mniejszy wpływ na środowisko.

Zastosowania

• Niskoprądowe systemy wbudowane i płytki mikrokontrolerów
• Układy kondycjonowania sygnałów i analogowe wymagające szyn ±5 V
• Moduły czujników i małe sterowniki przemysłowe
• Prototypowanie i kompaktowe zespoły elektroniczne

Kluczowe dane techniczne

• Producent: MEAN WELL
• Model (MPN): DPAN02E-05
• Napięcie wejściowe: 4,5–9 V DC
• Wyjście: dwubiegunowe ±5 V DC
• Prąd wyjściowy: 0,2 A na wyjście
• Moc wyjściowa: 2 W
• Obudowa: jednorzędowa SIP do montażu przewlekanego
• Normy: zgodność z RoHS

Sposób użycia

Wlutować przetwornicę DPAN02E-05 w płytkę drukowaną, korzystając z wyprowadzeń jednorzędowych SIP, i zachować odpowiednią orientację połączeń wejścia i wyjścia. Doprowadzić stabilne napięcie wejściowe 4,5–9 V DC, sprawdzając uprzednio biegunowość. Wyjścia ±5 V podłączyć do obciążenia, przestrzegając limitu prądu 0,2 A na każdą szynę. W razie potrzeby zastosować kondensatory odsprzęgające na płytce i stosować się do zaleceń producenta dotyczących prowadzenia masy i warunków termicznych.

Zalecenia

Moduł jest przeznaczony do aplikacji niskoprądowych; aby zagwarantować niezawodną pracę, nie przekraczać podanego zakresu napięcia wejściowego ani prądu wyjściowego. Stosować go na odpowiednio zaprojektowanych płytkach drukowanych z zachowaniem odstępów i właściwym prowadzeniem masy, aby zminimalizować zakłócenia i utrzymać stabilne szyny ±5 V.
