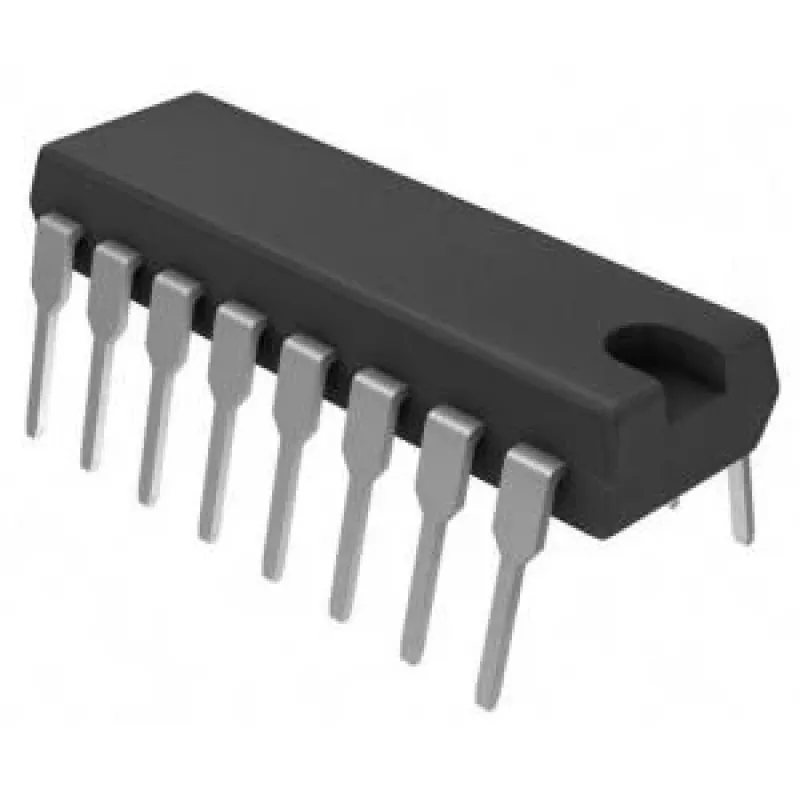

Precyzyjny przetwornik napięcie-prąd układ scalony Texas Instruments XTR110KP PDIP-16

Texas Instruments XTR110KP to precyzyjny przetwornik napięcie-prąd w obudowie PDIP-16 przeznaczony do przemysłowej transmisji sygnałów. Przekształca on zmierzone napięcie lub napięcie sterujące na proporcjonalny prąd odpowiedni do pętli prądowych 4–20 mA i zdalnych interfejsów czujników. Układ zapewnia stabilne źródło prądowe i jest przeznaczony do stosowania w sterowaniu procesami, aparaturze pomiarowej oraz analogowej sygnalizacji dalekiego zasięgu, gdzie wymagana jest dokładność prądu wyjściowego i niski dryft.

Zalety

XTR110KP oferuje precyzyjną konwersję napięcia na prąd z niskim dryftem temperaturowym i wysoką podatnością wyjściową, umożliwiając niezawodną pracę w różnych warunkach przemysłowych. Zintegrowana konstrukcja zmniejsza liczbę zewnętrznych komponentów i upraszcza okablowanie pętli dla systemów 4–20 mA. Obudowa PDIP-16 zapewnia łatwą obsługę i prosty montaż przewlekany w prototypach i starszych konstrukcjach płytek. Przetwornik wspiera stabilne źródło prądowe dla czujników i nadajników, poprawiając integralność sygnału na długich trasach kablowych.

Zastosowanie

• Nadajniki przemysłowych pętli prądowych 4–20 mA
• Kondycjonowanie sygnałów w automatyce i sterowaniu procesami
• Zdalne interfejsy czujników i analogowa sygnalizacja dalekiego zasięgu
• Aparatura pomiarowa wymagająca wyjść prądowych o niskim dryfcie

Kluczowe specyfikacje

• Funkcja: konwersja napięcia na prąd (wejście napięciowe na proporcjonalny prąd wyjściowy)
• Zakres wyjściowy: zaprojektowany do standardowej pracy w pętli 4–20 mA
• Typ obudowy: obudowa przewlekana PDIP-16 do łatwego prototypowania i montażu
• Charakterystyka wydajności: precyzyjna konwersja z niskim dryftem temperaturowym i stabilnym źródłem prądowym
• Zasilanie i podatność: obsługuje przemysłowe napięcia zasilania pętli i zapewnia wystarczającą podatność wyjściową dla długich tras kablowych (dokładne zakresy napięć znajdują się w arkuszu danych producenta)

Jak używać

Zintegruj przetwornik w pętlę 4–20 mA, podłączając źródło napięcia wejściowego lub wyjście czujnika do pinów wejścia napięciowego i kierując wyjście prądowe do okablowania pętli. Przestrzegaj standardowych zasad rozmieszczenia na PCB i uziemienia, aby zminimalizować szumy i zapewnić dokładność pomiaru. Użyj śladu PDIP-16 do montażu przewlekanego lub osadzenia w gnieździe podczas prototypowania. Zapoznaj się z arkuszem danych układu, aby dobrać zalecane komponenty zewnętrzne, skalowanie wejścia i szczegółowe schematy połączeń w celu uzyskania zamierzonej charakterystyki wejście-prąd i ustawienia ewentualnej kalibracji.
