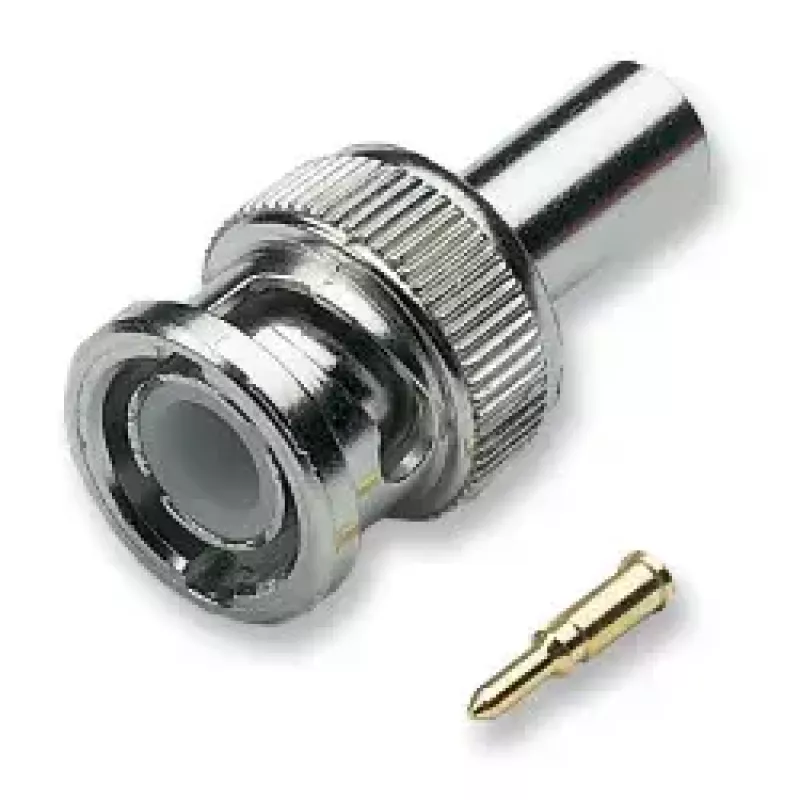

Proste męskie złącze koncentryczne BNC EFB Elektronik 52500.2, impedancja 50 Ω

EFB Elektronik 52500.2 to proste męskie złącze koncentryczne BNC zaciskane o impedancji 50 Ω, przeznaczone do niezawodnej transmisji sygnałów RF. Złącze zapewnia kompaktowy, mechanicznie solidny interfejs dla okablowania koncentrycznego stosowanego w sprzęcie testowym, generatorach sygnałowych, antenach oraz instalacjach nadawczych i telekomunikacyjnych.

Zalety

Konstrukcja zaciskana zapewnia stały kontakt elektryczny i mechaniczne mocowanie między kablem a złączem, minimalizując jednocześnie straty sygnału. Impedancja 50 Ω dopasowuje się do standardowych systemów RF, redukując odbicia. Prosty format BNC oferuje szybkie sprzęganie bagnetowe i niewielkie rozmiary w ciasnych instalacjach. Trwałe materiały zapewniają stabilną pracę w warunkach laboratoryjnych i terenowych.

Zastosowanie

• Sprzęt do testów i pomiarów laboratoryjnych
• Generatory sygnałowe i konfiguracje testowe RF
• Połączenia antenowe i krosowanie koncentryczne
• Okablowanie nadawcze i telekomunikacyjne

Kluczowe specyfikacje

• Rodzaj złącza: BNC męskie, proste, zaciskane
• Impedancja: 50 Ω
• Typowe zastosowania: transmisja sygnałów RF i okablowanie koncentryczne
• Format: sprzęganie bagnetowe, kompaktowy

Sposób użycia

Zdejmij izolację z kabla koncentrycznego zgodnie z zalecanymi przez producenta wymiarami, włóż przygotowane części kabla do korpusu złącza i użyj odpowiedniego narzędzia zaciskowego na styku i tulejce zgodnie ze standardowymi procedurami zaciskania. Po zaciśnięciu sprawdź mechaniczne mocowanie i ciągłość elektryczną przed użyciem. Podłącz do współpracującego gniazda BNC, wciskając i przekręcając bagnet aż do zablokowania.

Zalecenia

Używaj narzędzia zaciskowego dopasowanego do rozmiaru złącza i przestrzegaj wytycznych dotyczących przygotowania kabla, aby uzyskać niskostratne, niezawodne połączenia RF. Sprawdź złącza pod kątem odkształceń lub korozji przed wdrożeniem i unikaj nadmiernego zginania kabla w pobliżu zakończenia.
