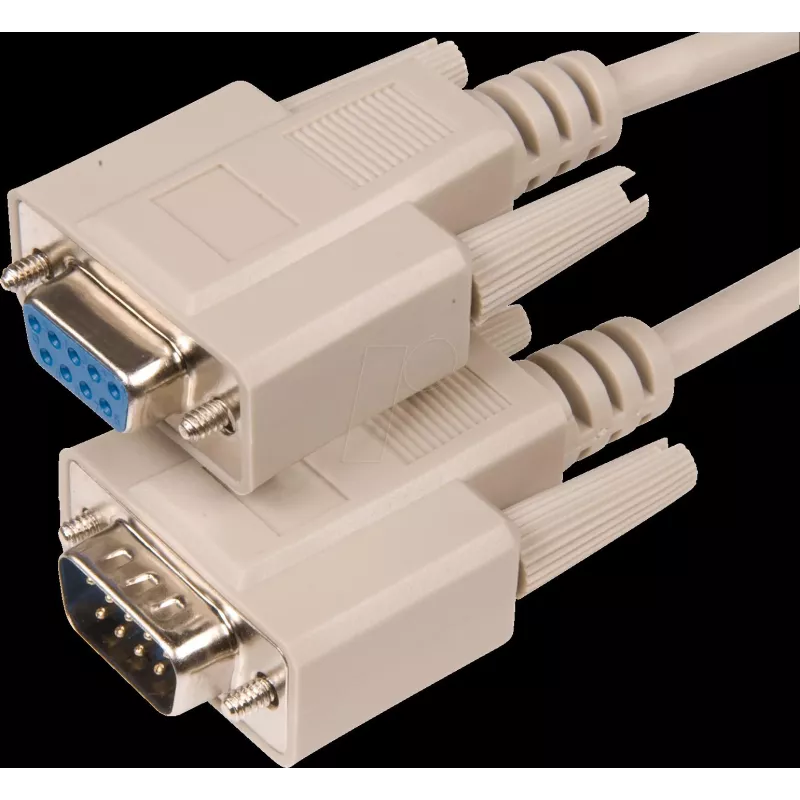

Przedłużacz D‑SUB ShiverPeaks AK 2303, kabel ze złączem 9‑pinowym, 3 m

Przedłużacz D‑SUB ShiverPeaks AK 2303, kabel ze złączem 9‑pinowym, 3 m to 3‑metrowy przedłużacz szeregowy z prostym interfejsem 9‑pinowym D‑SUB zaprojektowany do przedłużania połączeń RS‑232/szeregowych. Kabel umożliwia kontynuację istniejącego łącza DB9 za pomocą 9‑pinowej wtyczki męskiej na jednym końcu i 9‑pinowego gniazda żeńskiego na drugim, co pozwala na przedłużanie sygnałów między urządzeniami bez zmiany typów złączy. Jest przeznaczony do niezawodnego przedłużania sygnału w środowiskach, w których wymagana jest standardowa łączność 9‑pinowa Sub‑D.

Zalety

Przedłużacz wyposażony jest w pełnowymiarowy interfejs 9‑pinowy Sub‑D, który zachowuje przyporządkowanie pinów i integralność sygnału na długości 3 m. Formowane obudowy złączy zmniejszają naprężenia w miejscach połączeń i zapewniają jednolitą ochronę mechaniczną. Prosta konfiguracja męsko‑żeńska upraszcza podłączanie modemów, urządzeń peryferyjnych szeregowych i sprzętu starszego typu bez adapterów. Neutralna konstrukcja wspiera standardową sygnalizację RS‑232 i jest kompatybilna z szeroką gamą urządzeń wykorzystujących standardowe złącze DB9.

Zastosowanie

• Przedłużanie szeregowych łączy RS‑232 między komputerami a modemami
• Podłączanie sterowników przemysłowych i PLC do terminali operatorskich lub narzędzi diagnostycznych
• Łączenie drukarek szeregowych, skanerów kodów kreskowych lub etykieciarek z interfejsami DB9
• Utrzymywanie połączeń ze starszym sprzętem wykorzystującym złącza 9‑pinowe Sub‑D

Kluczowe dane techniczne

• Typ złącza: 9‑pinowy Sub‑D męski do 9‑pinowego Sub‑D żeńskiego
• Długość kabla: 3,0 metra
• Obudowa złącza: formowana dla odciążenia i ochrony mechanicznej
• Docelowy standard sygnału: RS‑232/szeregowy
• Konfiguracja: prosta, mapowanie pinów 1 do 1 (bez zmiany płci złącza ani konwersji pinów)

Sposób użycia

Podłącz 9‑pinową wtyczkę męską do żeńskiego portu szeregowego w urządzeniu źródłowym, a 9‑pinowe gniazdo żeńskie na wtyk męskiego portu szeregowego urządzenia docelowego. Przed podłączeniem upewnij się, że oba urządzenia są wyłączone lub postępuj zgodnie z wytycznymi producentów dotyczącymi podłączania na gorąco, jeśli jest to wymagane. Po podłączeniu sprawdź ustawienia komunikacji szeregowej (szybkość transmisji, parzystość, bity stopu) w urządzeniach hosta i peryferiach, aby dopasować je do istniejącej konfiguracji RS‑232. Poprowadź kabel, unikając ostrych zagięć, silnego nacisku lub źródeł zakłóceń elektrycznych.

Zalecenia

Dla uzyskania najlepszej wydajności trzymaj się długości kabla do 3 m, zgodnie ze specyfikacją, i unikaj prowadzenia go obok linii wysokiego napięcia lub silników. W przypadku podwyższonego poziomu zakłóceń elektromagnetycznych użyj rdzeni ferrytowych lub poprowadź kabel w ekranowanej trasie. Jeśli potrzebujesz dłuższych przebiegów lub wzmocnienia sygnału, rozważ użycie repeaterów lub konwerterów RS‑232 na RS‑422/RS‑485 odpowiednich dla twojego zastosowania.
