Przełącznik Ethernetowy zarządzalny PLANET przemysłowy L2+ 16-portowy 10/100/1000T PoE 4-portowy 10G SFP+

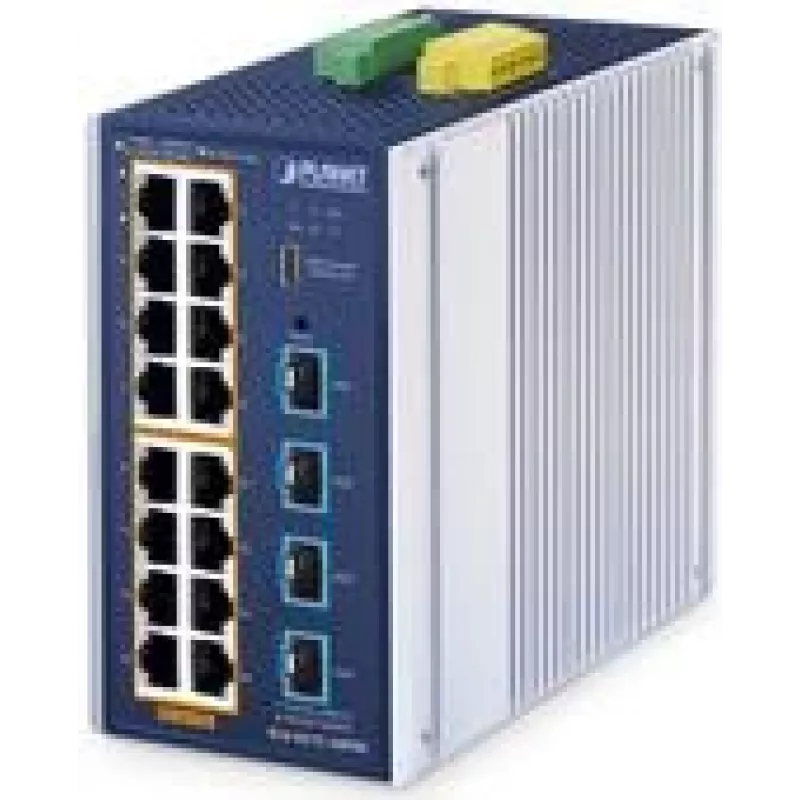

Przełącznik PLANET IGS-4215-16P4X to przemysłowy zarządzalny przełącznik Gigabit PoE+ L2+ z 16 portami 10/100/1000BASE-T obsługującymi IEEE 802.3at PoE+ (do 36 W na port) oraz czterema gniazdami 10GBASE-X SFP+ do szybkich łączy uplink. Wyposażony w routing statyczny L2+ (IPv4/IPv6), zaawansowane zarządzanie PoE, obsługę Modbus TCP do integracji z SCADA oraz wytrzymałą obudowę aluminiową IP30, przełącznik jest przeznaczony do wymagających środowisk przemysłowych i oferuje podwójne zasilanie z budżetem PoE do 360 W, rozszerzony zakres temperatur pracy (-40 do 75 °C) oraz konsolę USB Type-C do zarządzania.

Zalety

IGS-4215-16P4X zapewnia wysoką gęstość mocy PoE i wiele opcji łączy uplink 10G w kompaktowej, przemysłowej obudowie montowanej na szynie DIN. Obsługuje statyczne routowanie L3 w celu poprawy komunikacji między VLAN-ami oraz zawiera funkcje cyberbezpieczeństwa (SSHv2, TLS1.3, SNMPv3, RADIUS, TACACS+), Modbus TCP do monitorowania automatyki fabrycznej, szybkie odtwarzanie w pierścieniach redundantnych i ERPS oraz diagnostykę SFP-DDM dla transceiverów optycznych. Zaawansowane funkcje PoE, takie jak sprawdzanie żywotności PD, zaplanowane cykle zasilania i harmonogramowanie PoE, pomagają utrzymać czas pracy urządzeń i zmniejszyć zużycie energii.

Zastosowanie

• Sieci Ethernet przemysłowe i automatyka zakładowa integrująca SCADA/HMI przez Modbus TCP
• Systemy monitoringu IP z wieloma kamerami IP PoE i zarządzaniem urządzeniami ONVIF
• Wdrożenia sieci bezprzewodowych wymagające wielu punktów dostępowych PoE
• Sieci brzegowe przedsiębiorstw i małych firm potrzebujące routingu VLAN, QoS i kontroli warstwy 2/3
• Łącza światłowodowe na duże odległości i agregacja przy użyciu połączeń 10G SFP+

Kluczowe specyfikacje

• Model: PLANET IGS-4215-16P4X (MPN: IGS-4215-16P4X)
• Porty: 16 x 10/100/1000T PoE+, 4 x gniazda 10G SFP+
• Standard PoE i moc na port: IEEE 802.3at PoE+, do 36 W na port
• Całkowity budżet mocy PoE: 360 W (przy podwójnym zasilaniu)
• Przepustowość przełączania: 112 Gbit/s
• Obsługa warstw: Funkcje L2 plus statyczne routowanie L3 IPv4/IPv6
• Zarządzanie: Web GUI, CLI (Telnet/SSH/konsola przez USB-C), SNMP (obsługa SNMPv3)
• Konstrukcja przemysłowa: Obudowa aluminiowa IP30, temperatura pracy -40 do 75 °C
• Bezpieczeństwo: DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, ACL, RADIUS/TACACS+
• Dodatkowo: Modbus TCP, obsługa ONVIF, zaciski DI/DO, SFP-DDM
• Waga i kolor: ok. 1,754 kg; aluminium/niebieski

Jak używać

Zamontuj przełącznik na szynie DIN w odpowiedniej szafie przemysłowej i podłącz zasilanie za pomocą podwójnych wejść zasilania, aby uzyskać pełny budżet PoE w razie potrzeby. Podłącz urządzenia Ethernet do portów Gigabit PoE+ oraz łącza światłowodowe do gniazd SFP+ przy użyciu kompatybilnych transceiverów. Skonfiguruj ustawienia sieciowe, VLAN-y, statyczne trasy IPv4/IPv6, QoS i polityki bezpieczeństwa przez web GUI, SSH/konsolę lub SNMP. Aby zintegrować z SCADA lub HMI, włącz Modbus TCP i zmapuj wymagane parametry monitorowania. Użyj funkcji ONVIF w web GUI do wykrywania i zarządzania kamerami zgodnymi z ONVIF oraz do przesyłania planów pięter w celu rozmieszczenia kamer.

Zalecenia

Aby uzyskać maksymalną moc PoE (360 W), upewnij się, że oba wejścia zasilania są podłączone do redundantnych źródeł zasilania. Używaj harmonogramowania PoE i zaplanowanych cykli zasilania, aby zmniejszyć zużycie energii i poprawić stabilność urządzeń. Aby przedłużyć zasięg PoE powyżej 100 m, włącz tryb Extend, który dostarcza do 15 W na odległość do 250 m przy dupleksie 10 Mb/s. Używaj transceiverów 10G SFP+ dopasowanych do wymaganej odległości (SR/LR) i monitoruj parametry SFP za pomocą DDM w celu zapobiegawczej konserwacji.
