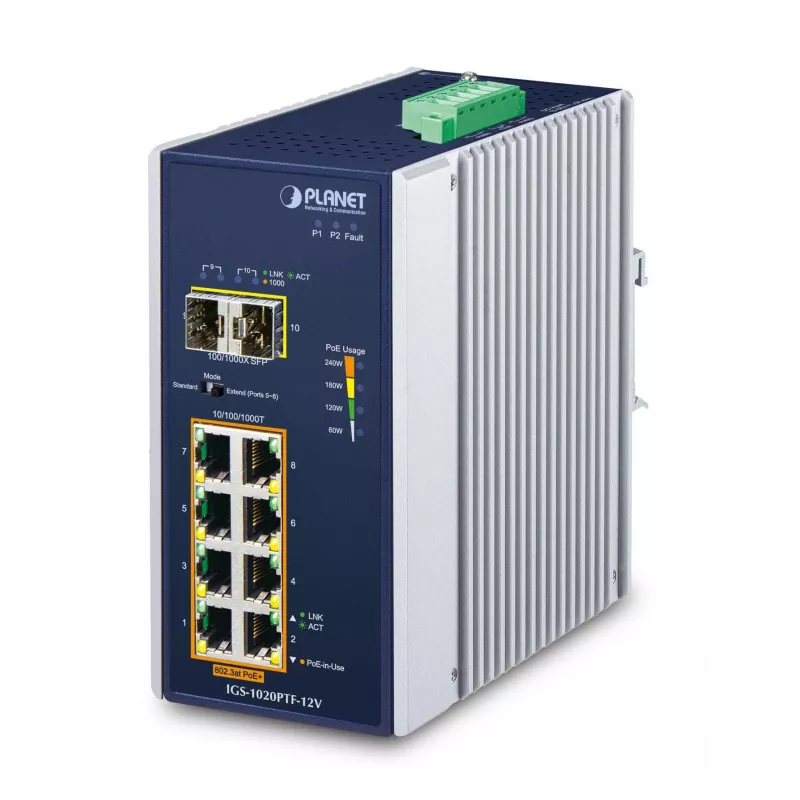

Przełącznik niezarządzalny PLANET IP30 Ind 8-P 10/100/1000T

PLANET IGS-1020PTF-12V to przemysłowy niezarządzalny przełącznik Gigabit Ethernet PoE+ z ośmioma portami 10/100/1000BASE-T i dwoma gniazdami uplink SFP 100/1000BASE-X. Umieszczony w aluminiowej obudowie IP30 i obsługujący szeroki zakres napięcia wejściowego DC (12–56 V) z możliwością redundantnego zasilania, przełącznik zapewnia całkowity budżet PoE do 240 W, pracuje w temperaturach od -40 do 75 °C i jest przeznaczony do montażu na szynie DIN lub na ścianie w środowiskach o podwyższonych wymaganiach.

Zalety

Ten przełącznik dostarcza pełną moc IEEE 802.3at PoE+ przez osiem gigabitowych portów miedzianych, oferując jednocześnie dwa gniazda SFP do elastycznego uplinku światłowodowego i wydłużenia zasięgu. Szeroki zakres napięcia DC i wbudowane podbijanie napięcia (12–56 V do ~54–56 V) obsługują popularne przemysłowe źródła zasilania bez specjalnych zasilaczy. Bezwentylatorowa aluminiowa obudowa IP30 zapewnia odporność na zakłócenia elektromagnetyczne i cichą pracę, a zintegrowane zabezpieczenia ESD i przeciwprzepięciowe zwiększają stabilność w trudnych warunkach eksploatacyjnych. Panel przedni z diodami LED pokazuje przyrostowe zużycie mocy PoE (60 / 120 / 180 / 240 W) dla łatwego monitorowania.

Nadaje się do

• Systemów kamer IP i instalacji monitoringu PoE
• Szaf sterowania ruchem i sieci transportowych
• Automatyki hal produkcyjnych i przemysłowych sieci sterowania
• Wymagań długodystansowych uplinków z użyciem modułów światłowodowych SFP

Kluczowe specyfikacje

• Model: IGS-1020PTF-12V (PLANET)
• Porty: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• Standard PoE: IEEE 802.3at (PoE+), wstecznie zgodny z IEEE 802.3af
• Całkowity budżet PoE: do 240 W
• Przepustowość przełączania: 20 Gbit/s
• Tablica adresów MAC: 8000 wpisów
• Napięcie wejściowe: 12–56 V DC (wewnętrzne podbicie do ~54–56 V DC)
• Temperatura pracy: -40 do 75 °C
• Obudowa: aluminiowa IP30, bezwentylatorowa
• Waga: 1,164 kg

Jak używać

Zamocuj przełącznik na szynie DIN lub przymocuj go do obudowy ściennej w odpowiednim miejscu przemysłowym. Podłącz jedno lub dwa źródła zasilania DC do redundantnych wejść zasilania zgodnie z wytycznymi producenta dotyczącymi okablowania. Włóż transceivery SFP do gniazd mini-GBIC, jeśli wymagane są uplinki światłowodowe, wybierając moduły wielomodowe lub jednomodowe w zależności od potrzebnej odległości i prędkości. Podłącz urządzenia zasilane przez PoE do portów RJ-45; wybierz tryb „Standard” za pomocą przełącznika DIP na panelu przednim dla normalnej pracy Gigabit PoE+ lub tryb „Extend”, aby włączyć pracę 10 Mbps w trybie pełnego dupleksu na port i obsługiwać dłuższe odcinki kabla UTP (do 250 m) z obniżoną mocą PoE na port.

Zalecenia

Aby zapewnić niezawodne zasilanie PoE w instalacjach przemysłowych, używaj przewodów DC o odpowiednim przekroju i zapewnij podwójne lub zapasowe źródła zasilania. Wybieraj moduły SFP dopasowane do rodzaju światłowodu i wymagań odległościowych oraz sprawdź całkowite obciążenie PoE, aby nie przekroczyć budżetu 240 W.
