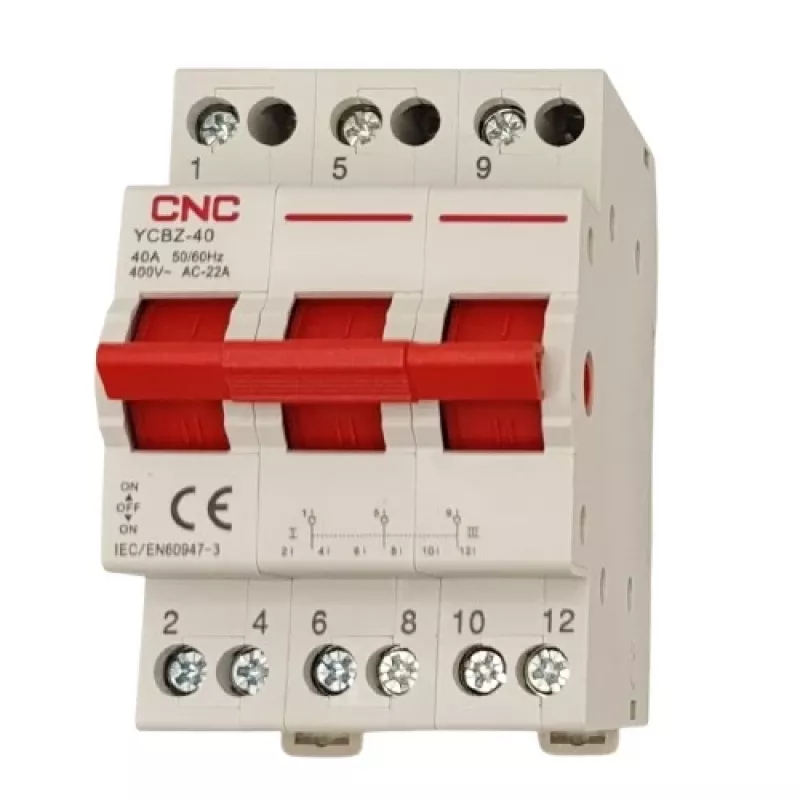

Przełącznik przełączający CNC YCBZ-40 3P 40A ręczny przełącznik transferowy do obwodów trójfazowych

CNC YCBZ-40 to modułowy 3-biegunowy ręczny przełącznik przełączający o prądzie znamionowym 40 A z trzema pozycjami styków (1‑0‑2). Przeznaczony jest do przełączania, załączania i wyłączania obciążeń w obwodach AC 50/60 Hz, 230/400 V i umożliwia niezawodne przełączanie między dwoma źródłami zasilania, takimi jak sieć energetyczna i generator zapasowy lub UPS. Urządzenie montuje się na szynie DIN 35 mm i spełnia wymagania norm IEC/EN 60947-3 oraz odpowiednich norm EMC.

Zalety

Przełącznik przełączający zapewnia kompaktowe rozwiązanie do szybkiego ręcznego przełączania obciążeń trójfazowych z możliwością montażu na szynie DIN. Oferuje czytelne pozycje mechaniczne i wspólny styk górny dla bezpiecznego przełączania, obsługuje prąd znamionowy do 40 A i spełnia międzynarodowe normy dotyczące rozłączników. Konstrukcja urządzenia umożliwia prostą instalację i konserwację w rozdzielnicach mieszkaniowych, warsztatowych lub małych komercyjnych.

Zastosowanie

• Ręczne przełączanie między siecią a generatorem lub UPS w układach trójfazowych
• Zastosowanie w rozdzielnicach mieszkaniowych oraz małych komercyjnych lub warsztatowych tablicach rozdzielczych
• Aplikacje wymagające kompaktowego rozłącznika montowanego na szynie DIN do celów konserwacji lub awaryjnego przełączania zasilania

Kluczowe dane techniczne

• Produkt: Przełącznik przełączający CNC YCBZ-40 3P 40A (ręczny przełącznik transferowy)
• Liczba biegunów: 3
• Prąd znamionowy (Ie): 40 A
• Napięcie znamionowe (Ue): AC 400 V; maksymalne napięcie AC 415 V
• Częstotliwość: 50/60 Hz
• Forma styków: I - 0 - II (1‑0‑2)
• Trwałość mechaniczna: 8500 cykli; Trwałość elektryczna: 1500 cykli
• Montaż: szyna DIN EN60715 (35 mm)
• Przekrój przewodu: do 10 mm²
• Temperatura pracy: -5 °C do +40 °C
• Wymiary: 54 x 61 x 77 mm
• Klasa ochrony: IP20
• Kolor: biały
• Normy: IEC 60947-3 / EN 60947-3, kategoria AC-22A

Sposób użycia

Zainstaluj przełącznik na standardowej szynie DIN 35 mm wewnątrz obudowy rozdzielczej i podłącz przewody zasilające oraz obciążenia do odpowiednich zacisków zgodnie ze schematem połączeń i lokalnymi przepisami elektrycznymi. Używaj zewnętrznej dźwigni, aby wybrać pozycję 1, 0 lub 2 dla żądanego źródła zasilania; upewnij się, że przełącznik jest używany wyłącznie w określonych warunkach znamionowych. Przed rozpoczęciem prac konserwacyjnych odizoluj i sprawdź brak napięcia.

Zalecenia

Stosuj CNC YCBZ-40 w środowiskach o temperaturze mieszczącej się w określonym zakresie i z przewodami o przekroju nieprzekraczającym 10 mm². Sprawdź kompatybilność z podłączonymi generatorami lub systemami UPS oraz przestrzegaj wartości prądu znamionowego i napięcia, aby zapewnić bezpieczną pracę i długą żywotność.
