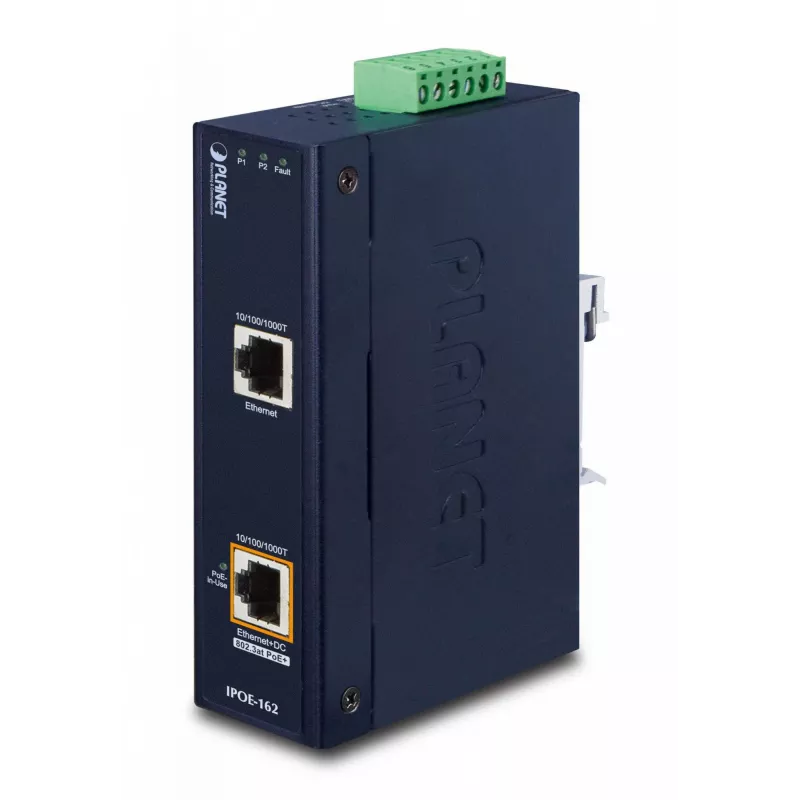

Przełącznik sieciowy PLANET IPOE-162 Gigabit Ethernet Power over Ethernet

PLANET IPOE-162 to jednoportowy, mid-span, gigabitowy injector Power over Ethernet (PoE) zaprojektowany do dostarczania do 30 W (IEEE 802.3at) lub 15,4 W (IEEE 802.3af) do zasilanego urządzenia za pomocą jednego kabla Cat5/5e/6. Zapewnia jednoczesną transmisję danych i zasilania przez jeden kabel RJ-45 do urządzeń PoE PD lub rozdzielaczy PoE, z maksymalną odległością łącza wynoszącą 100 metrów. Urządzenie akceptuje szeroki zakres napięcia wejściowego DC (12–48 V) i podwyższa napięcie do 56 V DC na wyjściu PoE, co czyni je odpowiednim do zastosowań przemysłowych i transportowych, gdzie wymagane są standardowe zasilacze.

Zalety

IPOE-162 obsługuje standardy IEEE 802.3at i 802.3af, umożliwiając zasilanie urządzeń o wyższym poborze mocy, takich jak kamery sieciowe PTZ, wielokanałowe punkty dostępowe bezprzewodowe i kolorowe telefony VoIP z ekranem dotykowym, pozostając jednocześnie wstecznie kompatybilnym z urządzeniami PoE o niższym poborze mocy. Szeroki zakres napięcia wejściowego (12–48 V DC) z wbudowanym podwyższaniem do 56 V eliminuje potrzebę stosowania specjalistycznych źródeł zasilania i obsługuje konfiguracje z podwójnym lub zapasowym zasilaniem. Zbudowany zgodnie ze specyfikacjami przemysłowymi, injektor oferuje rozszerzony zakres temperatur pracy (-40 do 75 °C), odporność na przepięcia i zakłócenia elektromagnetyczne oraz metalową obudowę IP30, którą można zamontować na szynie DIN lub na ścianie, co zapewnia elastyczną instalację.

Nadaje się do

• Kamer sieciowych PTZ i szybkoobrotowych kopułkowych
• Kolorowych telefonów VoIP z ekranem dotykowym
• Wielokanałowych (11a/b/g/n) bezprzewodowych punktów dostępowych LAN
• Rozdzielaczy PoE i innych urządzeń zasilanych zgodnie z IEEE 802.3at/af

Kluczowe specyfikacje

• Model: PLANET IPOE-162
• Standard PoE: IEEE 802.3at (do 30 W) i IEEE 802.3af (do 15,4 W)
• Port danych: 2 × RJ-45 Gigabit Ethernet (10/100/1000)
• Napięcie wyjściowe PoE: 56 V DC
• Wejście DC: 12–48 V DC (podwyższanie napięcia do 56 V)
• Maksymalna odległość kabla PoE: 100 m
• Temperatura pracy: -40 do 75 °C
• Montaż: na szynie DIN lub na ścianie; obudowa: IP30 metalowa
• Waga: 0,489 kg

Jak używać

Podłącz port uplink RJ-45 injektora do przełącznika sieciowego lub routera, a urządzenie obsługujące PoE podłącz do portu downlink RJ-45 injektora. Dostarcz do IPOE-162 odpowiednie źródło napięcia 12–48 V DC; urządzenie podwyższy napięcie wejściowe do 56 V DC na wyjściu PoE. Upewnij się, że całkowite zapotrzebowanie na moc podłączonego urządzenia PD nie przekracza obsługiwanej klasy PoE (30 W dla 802.3at, 15,4 W dla 802.3af). Zachowaj długość kabla w granicach 100 metrów między injektorem a zasilanym urządzeniem lub rozdzielaczem PoE.

Zalecenia

Aby zapewnić niezawodne działanie w środowisku przemysłowym lub w zewnętrznych szafkach, należy używać odpowiednio ekranowanych kabli Cat5e/6, w razie potrzeby zapewnić redundantne zasilanie DC i zamontować IPOE-162 na szynie DIN lub wentylowanym panelu ściennym, aby utrzymać przepływ powietrza i ograniczenia temperaturowe.
