Przełącznik zarządzalny PLANET IP30 na szynę DIN L2+ 4-portowy Gigabit Ethernet

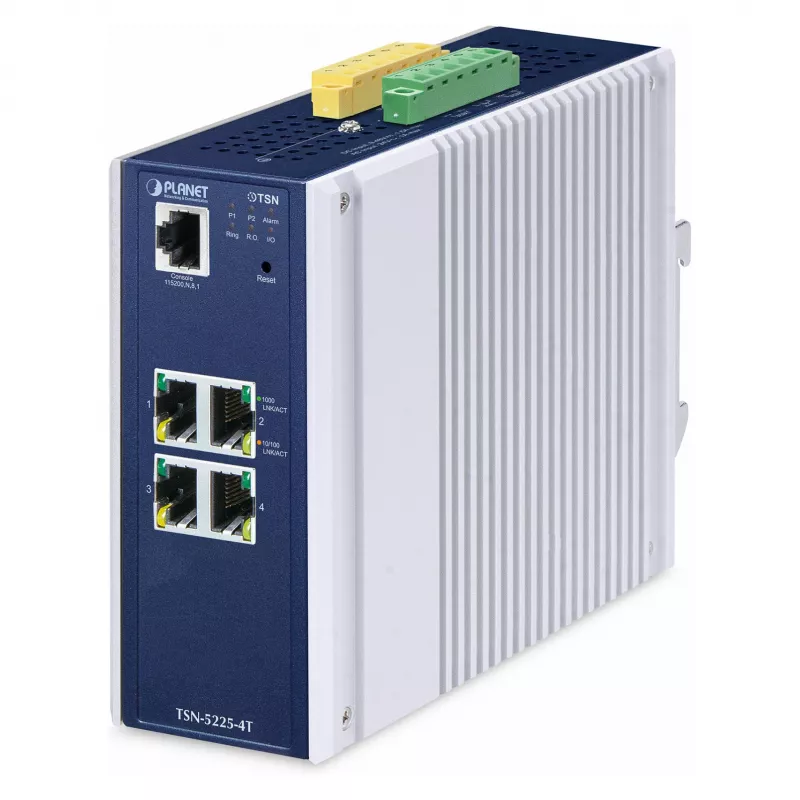

PLANET TSN-5225-4T to przemysłowy, zarządzalny przełącznik Ethernet TSN warstwy 2+ w metalowej obudowie IP30, wyposażony w cztery porty 10/100/1000BASE-T RJ45. Zaprojektowany do pracy w trudnych warunkach, działa w zakresie temperatur od -40 do 75 °C i umożliwia montaż na szynie DIN lub na ścianie. Przełącznik implementuje Time-Sensitive Networking (TSN) oraz IEEE 1588 PTPv2, zapewniając komunikację o niskich opóźnieniach i synchronizacji czasu dla automatyki przemysłowej, telekomunikacji, 5G, strumieniowania wideo i aplikacji VR/AR.

Zalety

TSN-5225-4T gwarantuje kompleksowe dostarczanie ruchu o wysokim priorytecie z ekstremalnie niskimi opóźnieniami i sprzętowym znakowaniem czasu IEEE 1588v2. Obsługuje pełen zestaw standardów TSN (w tym IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci i 802.1CB) oraz zapewnia redundantną ochronę pierścienia (ITU-T G.8032 ERPS), MSTP, redundantne zasilanie i szybkie odzyskiwanie (do 10 ms) dla sieci krytycznych. Urządzenie oferuje kompleksowe bezpieczeństwo warstw 2–4 (ACL, 802.1X, DHCP Snooping, IP Source Guard, DAI), integrację Modbus TCP dla SCADA/HMI oraz wiele interfejsów zarządzania (Web, konsola, Telnet, SNMPv3).

Odpowiedni do

• Automatyki przemysłowej i sieci w halach fabrycznych
• Telekomunikacji, sieci operatorskich Ethernet i brzegowych sieci 5G
• Strumieniowania wideo w czasie rzeczywistym (4K/8K) oraz systemów VR/AR
• Integracji SCADA i HMI z wykorzystaniem Modbus TCP
• Systemów rozproszonych wymagających precyzyjnej synchronizacji czasu

Kluczowe specyfikacje

• Model: TSN-5225-4T
• Typ przełącznika: Zarządzalny warstwy 2+
• Porty: 4 x 10/100/1000BASE-T RJ45
• Przepustowość przełączania: 8 Gbit/s
• Standardy sieciowe: IEEE 802.1p/Q, 802.1AS, 802.1Qbv, 802.1Qbu, 802.3br, IEEE 1588 (PTPv2), MSTP, G.8032 ERPS
• Zasilanie: DC 9–48 V (obsługa redundantnego wejścia)
• Temperatura pracy: -40 do 75 °C
• Wymiary/obudowa: Metalowa obudowa IP30; montaż na szynie DIN lub na ścianie
• Waga: 0,962 kg
• Kolor: Niebieski / Aluminium
• Bezpieczeństwo: ACL L2–L4, 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection

Sposób użycia

Zamontuj TSN-5225-4T na szynie DIN lub na ścianie w odpowiedniej szafie i podłącz wejścia zasilania DC (9–48 V) z redundancją, jeśli wymagana. Podłącz urządzenia do czterech gigabitowych portów RJ45 i skonfiguruj TSN, IEEE 1588 PTP, VLAN-y, QoS oraz polityki bezpieczeństwa za pomocą wbudowanego interfejsu Web GUI, konsoli/Telnet lub SNMPv3. Użyj Modbus TCP do integracji z systemami SCADA/HMI w celu zdalnego monitorowania stanu portów, wejść/wyjść cyfrowych i urządzenia. W topologiach pierścieniowych włącz ERPS dla szybkiego odzyskiwania i skonfiguruj MSTP tam, gdzie to potrzebne.

Zalecenia

Dla niezawodnej wydajności wrażliwej na czas włącz IEEE 1588 PTP w połączeniu z harmonogramowaniem TSN (802.1Qbv) i używaj sprzętowego znakowania czasu. Umieść przełącznik w stabilnym środowisku temperaturowym w określonym zakresie i stosuj redundantne zasilanie oraz topologię pierścienia ERPS w instalacjach krytycznych. Regularnie monitoruj urządzenie za pomocą SNMPv3 lub PLANET UNI-NMS, aby wykrywać awarie i otrzymywać alerty SMTP/SNMP trap.
