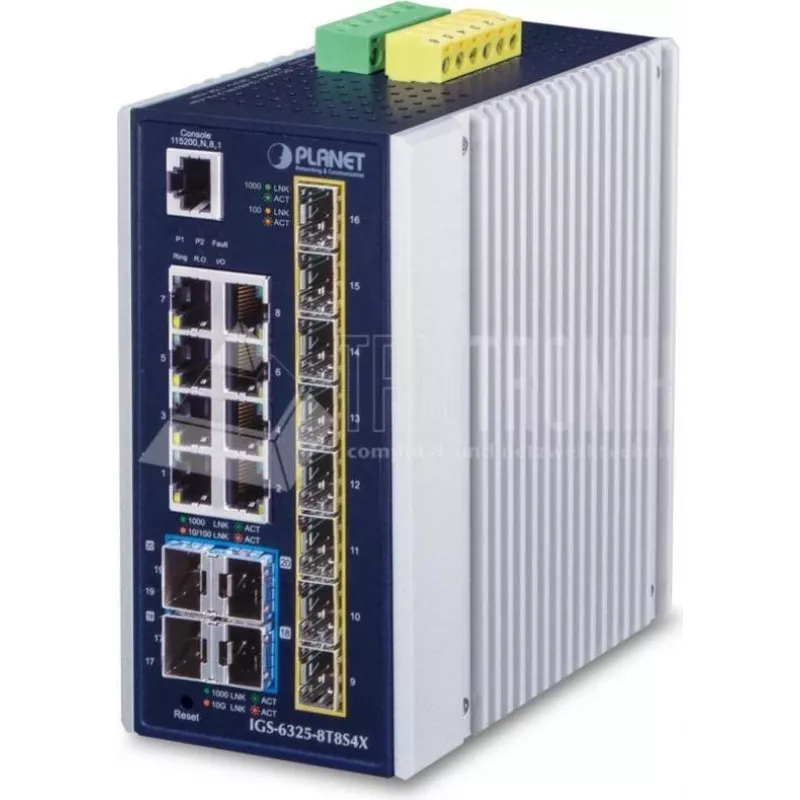

Przełącznik zarządzalny PLANET IP30 przemysłowy L3 8-portowy

PLANET IGS-6325-8T8S4X to przemysłowy przełącznik zarządzalny warstwy 3 w metalowej obudowie IP30, wyposażony w 8 gigabitowych portów miedzianych RJ-45, 8 dodatkowych portów światłowodowych 100/1000/2500BASE-X SFP oraz 4 porty 10GBASE-SR/LR SFP+. Zaprojektowany do trudnych warunków, oferuje przełączanie bez blokowania z przepustowością magistrali do 136 Gb/s, pracuje w temperaturze od -40 do 75 °C i zapewnia elastyczne łącza uplink 10 Gb/s do podłączania serwerów o dużej wydajności lub szkieletu przemysłowego.

Zalety

Przełącznik zapewnia wysoką przepustowość i małe opóźnienia dzięki obsłudze potrójnych prędkości SFP/SFP+ oraz niezawodnym funkcjom warstwy 2 i 3, w tym statycznemu routingowi IPv4/IPv6 i OSPFv2. Obejmuje przemysłowe funkcje niezawodności, takie jak redundantne wejścia zasilania, montaż na szynie DIN, szybkie odzyskiwanie pierścienia (G.8032 ERPS), MSTP, kompleksowe zabezpieczenia (SSHv2, TLS/SSL, listy ACL, 802.1X) oraz alarmy zdarzeń/SMTP/pułapek SNMP. Wbudowana obsługa Modbus TCP i IEEE 1588 umożliwia integrację z automatyką fabryczną i precyzyjną synchronizację czasu dla zastosowań telekomunikacyjnych.

Zastosowanie

• Przemysłowe sieci Ethernet i automatyka fabryczna
• Agregacja Ethernet w telekomunikacji i sieciach operatorskich
• Łącza uplink w centrach danych i połączenia z serwerami o dużej wydajności
• Integracja SCADA/HMI przez Modbus TCP

Kluczowe specyfikacje

• Model: PLANET IGS-6325-8T8S4X (IP30)
• Porty: 8 × 10/100/1000BASE-T RJ-45, 8 × 100/1000/2500BASE-X SFP, 4 × 10GBASE-SR/LR SFP+
• Przepustowość magistrali: 136 Gb/s bez blokowania
• Temperatura pracy: od -40 do 75 °C
• Zasilanie: podwójne DC 12–48 V i AC 24 V (redundantne wejścia)
• Warstwa 3: routing statyczny IPv4/IPv6, OSPFv2
• Bezpieczeństwo: SSHv2, TLS/SSL, ACL (L2–L4), DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, 802.1X
• Zarządzanie: interfejs graficzny WWW, konsola, Telnet, SNMPv3
• Standardy: IEEE 802.1Q, 802.1D/s, 802.1p, 802.3ad, 802.3ae, IEEE 1588
• Waga: 1,25 kg

Sposób użycia

Zamontuj przełącznik na szynie DIN lub uchwycie ściennym i podłącz redundantne zasilacze (DC 12–48 V i/lub AC 24 V). Zainstaluj odpowiednie moduły SFP/SFP+ zgodnie z wymaganą odległością i prędkością, a następnie podłącz urządzenia miedziane do portów RJ-45. Użyj interfejsu graficznego WWW, konsoli lub SNMPv3 do wstępnej konfiguracji: ustaw sieci VLAN, interfejsy warstwy 3 i routing (statyczny lub OSPFv2), skonfiguruj ochronę pierścienia (G.8032) lub MSTP dla redundancji oraz włącz funkcje bezpieczeństwa, takie jak ACL, SSHv2/TLS i DHCP Snooping. Skonfiguruj Modbus TCP, jeśli wymagana jest integracja z SCADA/HMI, i włącz pułapki zdarzeń/SMTP/SNMP oraz mapowanie DI/DO dla alarmów zewnętrznych.

Zalecenia

Aby zapewnić niezawodne działanie w instalacjach przemysłowych, używaj redundantnych wejść zasilania, wybierz moduły SFP/SFP+ zgodne z wymaganą odległością łącza i skonfiguruj ochronę pierścienia lub MSTP, aby zagwarantować odzyskiwanie w czasie poniżej 50 ms (zwykle ~10 ms) dla krytycznych łączy. Regularnie włączaj SNMPv3 lub SSH/TLS do bezpiecznego zdalnego zarządzania i aktywuj DHCP Snooping oraz Dynamic ARP Inspection, aby chronić przed podszywaniem się pod adres IP.
