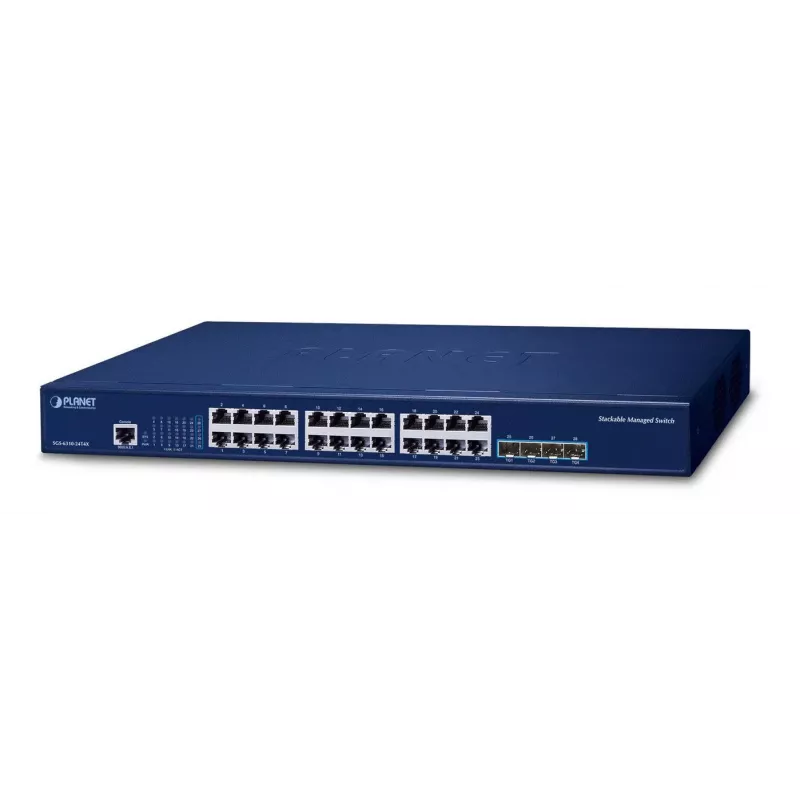

Przełącznik zarządzalny PLANET Layer 3 24-portowy 10/100/1000T Gigabit Ethernet 1U SGS-6310-24T4X

PLANET SGS-6310-24T4X to przełącznik gigabitowy zarządzalny warstwy 3 o wysokości 1U z 24 portami 10/100/1000BASE-T RJ45 i czterema portami uplink 1G/10G SFP+. Oferuje przepustowość matrycy 128 Gb/s z architekturą nieblokującą i przepustowością wire-speed, obsługuje moduły SFP/SFP+ dual-speed i jest przeznaczony do sieci korporacyjnych, operatorskich i kampusowych wymagających dużej gęstości portów i możliwości uplink 10 Gb/s.

Zalety

Seria SGS-6310 zapewnia routing statyczny IPv4/IPv6 warstwy 3 oraz routing dynamiczny RIP i OSPF, nadmiarową ochronę pierścienia (ITU-T G.8032 ERPS) i MSTP do szybkiego odtwarzania, rozbudowaną kontrolę ruchu w warstwach 2–4 i bezpieczeństwo oparte na listach ACL oraz pełne funkcje zarządzania IPv6. Scentralizowane stosowanie sprzętowe z wykorzystaniem łączy SFP+ umożliwia tworzenie stosów logicznych z możliwością wymiany na gorąco i wysoką przepustowością uplink. Dodatkowe funkcje obejmują telemetrię SFP DDM, zarządzanie przez WWW/konsolę/SNMPv3, bezpieczny dostęp SSH/TLS oraz kompleksową obsługę multiemisji.

Zastosowanie

• Warstwa dostępu lub dystrybucji w przedsiębiorstwie o dużej gęstości portów
• Sieci kampusowe i agregacja operatorska
• Środowiska wymagające łączy uplink 10 Gb/s i wirtualnego stosowania
• Sieci potrzebujące routingu warstwy 3 (statyczny, RIP, OSPF) i obsługi IPv6
• Instalacje wymagające szybkiego odtwarzania pierścienia i zaawansowanej obsługi multiemisji

Kluczowe specyfikacje

• Model: SGS-6310-24T4X (PLANET)
• Porty: 24 x 10/100/1000BASE-T RJ45; 4 x 1G/10G SFP+
• Przepustowość przełączania: matryca 128 Gb/s; do 80 Gb/s przepustowości wire-speed
• Warstwa 3: routing statyczny IPv4/IPv6, RIP, OSPF
• Odporność: ERPS (G.8032), MSTP (802.1s)
• Multiemisja: IGMPv1/v2/v3 snooping, MLDv1 snooping, MVR
• Bezpieczeństwo: ACL L2–L4, 802.1X, DHCP snooping, IP Source Guard, DAI
• Zarządzanie: GUI WWW, CLI (konsola/Telnet), SNMPv3, SSHv1/v2, TLSv1.2
• Fizyczne: obudowa rack 1U, konstrukcja bez wentylatora, waga 2,6 kg, kolor: niebieski

Sposób użycia

Zainstaluj SGS-6310-24T4X w standardowej szafie 19-calowej, wykorzystując obudowę 1U. Podłącz urządzenia dostępowe do 24 portów RJ45, a porty SFP+ wykorzystaj jako łącza uplink 1G/10G lub łącza stosowe z kompatybilnymi modułami SFP/SFP+. Skonfiguruj ustawienia warstwy 2 (VLAN, agregacja łączy, MSTP) i routingu warstwy 3 (trasy statyczne, RIP lub OSPF) za pomocą GUI WWW lub CLI. Włącz funkcje bezpieczeństwa, takie jak ACL, 802.1X, DHCP Snooping i IP Source Guard, aby chronić brzeg sieci, oraz monitoruj parametry SFP za pomocą DDM, jeśli jest obsługiwane.

Zalecenia

Używaj modułów SFP+ dual-speed dobranych do wymaganej odległości i szybkości (10G lub 1G). W przypadku wdrożeń stosowych dedykuj łącza SFP+ dla pierścieni stosu, aby zmaksymalizować nadmiarowość i przepustowość. Włącz ERPS lub MSTP w topologiach pierścienia, aby osiągnąć odtwarzanie poniżej 10 ms w prostych konfiguracjach pierścienia, i zastosuj QoS/Wrr oraz klasyfikatory warstwy 4 do priorytetyzacji ruchu VoIP i wideo.
