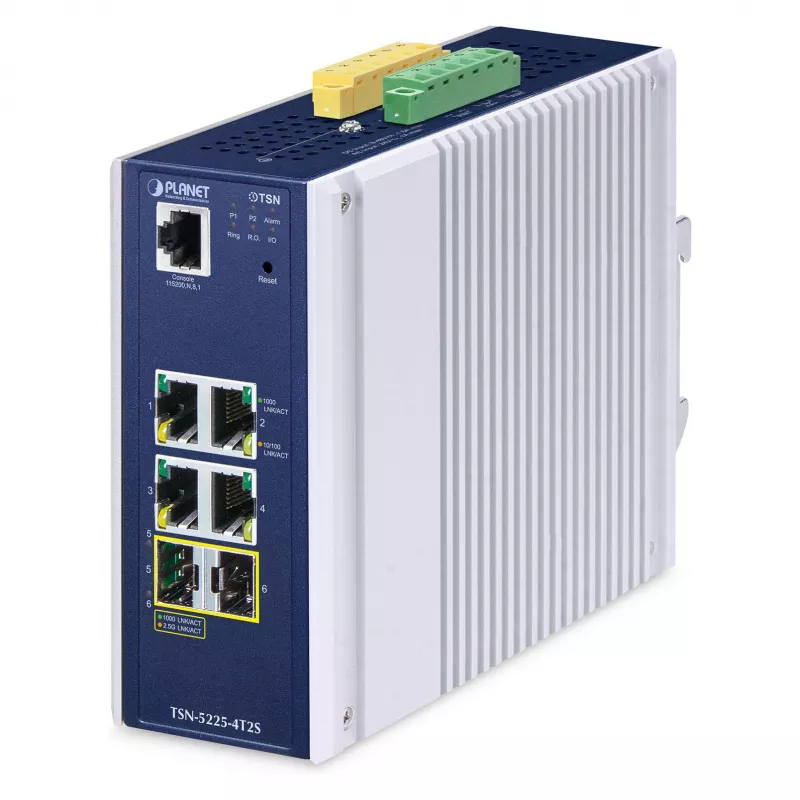

Przełącznik zarządzalny PLANET TSN-5225-4T2S L2+ Gigabit Ethernet 4 porty

PLANET TSN-5225-4T2S to przemysłowy, zarządzalny przełącznik Ethernet warstwy 2+ z obsługą TSN (Time-Sensitive Networking), wyposażony w 4 porty 10/100/1000BASE-T RJ45 i 2 gniazda SFP 1G/2.5G, w metalowej obudowie IP30. Zaprojektowany do pracy w trudnych warunkach, obsługuje sprzętowe znaczniki czasu IEEE 1588v2 PTP oraz wiele standardów TSN, aby zapewnić niskie opóźnienia i priorytetowe dostarczanie ruchu krytycznego czasowo w sieciach fabrycznych i telekomunikacyjnych. Przełącznik działa w temperaturach od -40 do 75 °C, umożliwia montaż na szynie DIN lub na ścianie i przyjmuje napięcie wejściowe 9–48 V DC, co zapewnia elastyczność we wdrożeniach przemysłowych.

Zalety

TSN-5225-4T2S zapewnia deterministyczną komunikację w czasie rzeczywistym dzięki funkcjom TSN (IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB) w połączeniu ze sprzętową synchronizacją czasu IEEE 1588 PTP. Obejmuje ochronę nadmiarowego pierścienia (ITU-T G.8032 ERPS), MSTP, kompleksową QoS i ACL w warstwach 2–4, integrację Modbus TCP dla systemów SCADA/HMI, dual stack IPv4/IPv6 oraz diagnostykę DDM modułów SFP. Obsługiwane są funkcje cyberbezpieczeństwa, takie jak SSHv2, TLSv1.2, SNMPv3 i 802.1X, a cyfrowe wejścia/wyjścia, alarm oraz pułapki SMTP/SNMP umożliwiają zewnętrzny monitoring i szybką identyfikację awarii.

Zastosowanie

• Automatyka przemysłowa i sieci hal produkcyjnych
• Synchronizacja czasu w sieciach telekomunikacyjnych i operatorskich (PTP / Sync-E) oraz backhaul 5G na brzegu sieci
• Streaming wideo 4K/8K, VR/AR i inne multimedialne usługi o niskich opóźnieniach
• Systemy SCADA, HMI i inne systemy OT wymagające integracji Modbus TCP
• Środowiska wymagające nadmiarowej topologii pierścienia/sieci z szybkim przywracaniem

Kluczowe specyfikacje

• Porty: 4 × 10/100/1000BASE-T RJ45, 2 × gniazda SFP 1G/2.5G (kompatybilne z potrójną prędkością)
• Warstwa: Zarządzalna warstwa 2+ z programowym routingiem VLAN IPv4/IPv6
• Przepustowość przełączania: 18 Gbit/s; tablica adresów MAC: 8000 wpisów
• Synchronizacja czasu: IEEE 1588v2 PTP ze sprzętowym znacznikiem czasu; obsługuje Boundary Clock, E2E i P2P Transparent Clock
• Obsługa TSN: IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB
• Nadmiarowość i przywracanie: ITU-T G.8032 ERPS, MSTP; przywracanie łącza już w 10 ms w pierścieniu
• Bezpieczeństwo: SSHv2, TLSv1.2, SNMPv3, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Zarządzanie: GUI WWW, konsola, Telnet, SNMP (v3)
• Środowisko i zasilanie: temperatura pracy od -40 do 75 °C, metalowa obudowa IP30, montaż na szynie DIN lub na ścianie, wejście 9–48 V DC
• Parametry fizyczne: Waga ~0,986 kg; kolory: niebieski / aluminium

Jak używać

Zainstaluj TSN-5225-4T2S na szynie DIN lub zamontuj go na ścianie wewnątrz odpowiedniej szafy. Podłącz gigabitowe porty miedziane do swoich urządzeń LAN i włóż odpowiednie moduły SFP do gniazd SFP, aby w razie potrzeby przedłużyć łącza światłowodowe. Skonfiguruj synchronizację czasu i harmonogramy TSN za pomocą GUI WWW lub SNMP, ustaw VLAN-y i polityki QoS w celu priorytetyzacji ruchu oraz włącz funkcje bezpieczeństwa, takie jak SSH/TLS i 802.1X. Użyj Modbus TCP do integracji z systemami SCADA/HMI oraz skonfiguruj pułapki SMTP/SNMP i cyfrowe wejścia/wyjścia, aby odbierać alarmy z pola.

Zalecenia

W celu osiągnięcia deterministycznej wydajności, zaplanuj ruch TSN i IEEE 1588 PTP zgodnie z rolami urządzeń i topologią sieci; użyj nadmiarowego pierścienia lub MSTP dla ścieżek krytycznych oraz zastosuj odpowiednie moduły SFP (wielomodowe lub jednomodowe) dostosowane do wymaganej odległości i prędkości. Regularnie monitoruj parametry DDM modułów SFP i włącz SNMPv3 do bezpiecznego zdalnego zarządzania.
